申请日2016.10.11
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要
本发明提供了一种污水处理除臭设备。该污水处理除臭设备包括依次相连的污水预处理单元、生化处理单元和沉降单元，沉降单元具有处理水出口、回流污泥出口及剩余污泥排放口，污水预处理单元设置有第一污泥回流入口，生化处理单元设置有第二污泥回流入口，污水除臭设备还包括：第一污泥回流管线，置在回流污泥出口与第一污泥回流入口之间;第二污泥回流管线，设置在回流污泥出口与第二污泥回流入口之间。本申请将污水处理最后分离出来的污泥部分回流至污水预处理单元中，利用回流污泥中的长泥龄除臭菌属将预处理单元废水中易于挥发的臭气物质加以降解，从而降低预处理段中各构筑物产生臭气的浓度。

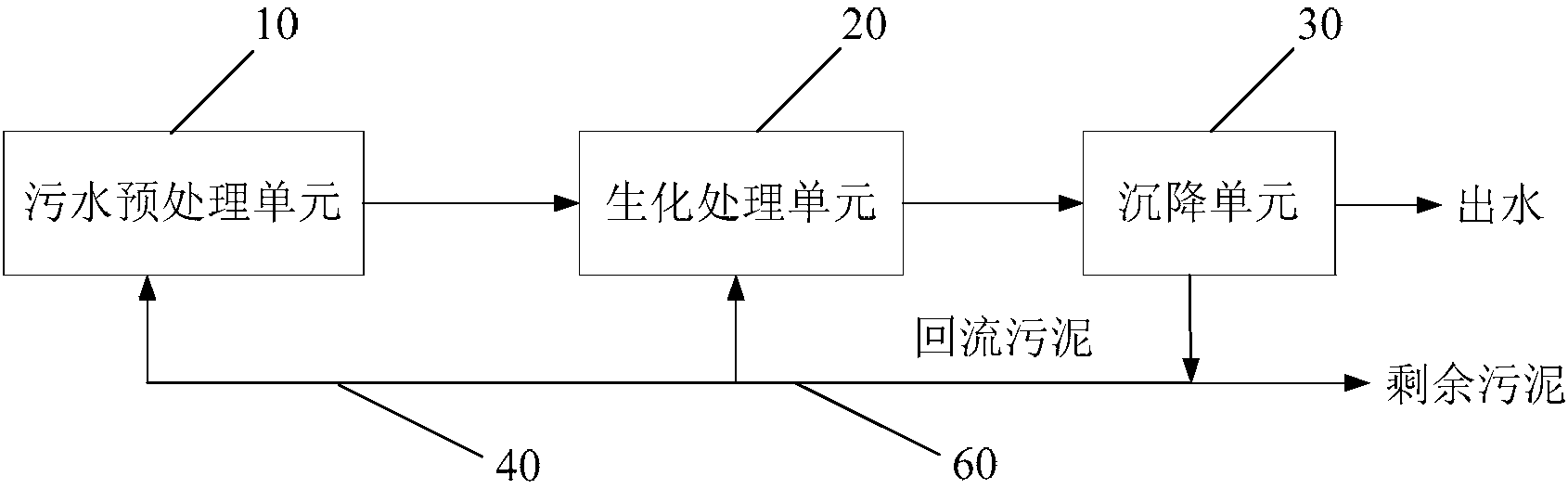

摘要附图
权利要求书
1.一种污水处理除臭设备，包括依次相连的污水预处理单元(10)、生化处理单元(20)和沉降单元(30)，其特征在于，所述沉降单元(30)具有处理水出口、回流污泥出口及剩余污泥排放口，所述污水预处理单元(10)设置有第一污泥回流入口，所述生化处理单元(20)设置有第二污泥回流入口，所述污水处理除臭设备还包括：
第一污泥回流管线(40)，设置在所述回流污泥出口与所述第一污泥回流入口之间;
第二污泥回流管线(60)，设置在所述回流污泥出口与所述第二污泥回流入口之间。
2.根据权利要求1所述的污水处理除臭设备，其特征在于，所述污水处理除臭设备还包括第一污泥回流控制单元(50)，与所述回流污泥出口相连控制进入所述第一污泥回流管线(40)的污泥量。
3.根据权利要求1所述的污水处理除臭设备，其特征在于，所述污水处理除臭设备还包括第二污泥回流控制单元(70)，与所述回流污泥出口相连控制进入第二污泥回流管线(60)的污泥量。
4.根据权利要求1所述的污水处理除臭设备，其特征在于，所述污水预处理单元(10)包括依次相连的粗格栅(11)、进水泵房(12)、细格栅(13)及曝气沉砂池(14)，所述第一污泥回流入口设置在所述粗格栅(11)中。
说明书
一种污水处理除臭设备
技术领域
本发明涉及污水处理领域，具体而言，涉及一种污水处理除臭设备。
背景技术
污水处理是环境保护重要的一环，但在污水处理厂，处理污水过程中会散发出一些含有硫、氮、氧的有机废气和无机废气形成的臭气。这些污染废气不仅影响工作人员健康，而且排到大气中，会形成巨大的气溶胶，对环境造成二次污染。
随着城镇化进程的快速推进，人们生活水平的不断提高，污水处理过程中产生的臭气所引发的各种问题日益受到关注与重视。因此，如何高效地对污水处理厂恶臭气体进行处理，减少或消除恶臭污染对周边环境的影响以成为目前迫切需要解决的问题。
一般来说，污水处理厂臭气的产生主要集中在粗细格栅、沉砂池、污泥脱水机房等构筑物上，产生的臭气可分为三类：含氮化合物如氨等，含硫化合物如硫化氢、甲硫醇等，碳、氢或碳、氢、氧组成的化合物类如低级醇、醛、脂肪酸等。目前，国内外臭气控制的处理技术可分为终端除臭技术和源头除臭技术。
终端除臭技术主要采用的吸收、吸附、氧化等方法，即在臭气集中的构筑物体局部加盖以收集臭气，然后通过物理法、化学法或生物法对集中收集的臭气加以去除。虽然去除恶臭废气的效率能达85%左右，但都存在水量消耗大、除臭成本高、高浓度臭气难去除等问题，此外，由于这些方法会依赖一些化学品辅助，因此在臭气处理的过程中难免会产生二次污染物。
源头除臭技术就是通过化学法(如充氧技术、硝酸盐)、生物法(如现成菌剂、现场培养)从源头遏制臭气的产生，达到去除臭气的目的，但一次性投资和运行成本较高。
由此可见，现有技术中的除臭技术耗费的成本及投资较高，且工艺比较复杂。
发明内容
本发明的主要目的在于提供一种污水处理除臭设备，以解决现有技术中除臭技术耗费的成本及投资较高且工艺比较复杂的问题。
为了实现上述目的，根据本发明的一个方面，提供了一种污水处理除臭设备，包括依次相连的污水预处理单元、生化处理单元和沉降单元，沉降单元具有处理水出口、回流污泥出口和剩余污泥排放口，污水预处理单元设置有第一污泥回流入口，生化处理单元设置有第二污泥回流入口，污水除臭设备还包括：第一污泥回流管线，设置在回流污泥出口与第一污泥回流入口之间;第二污泥回流管线，设置在回流污泥出口与第二污泥回流入口之间。
进一步地，上述污水处理除臭设备还包括第一污泥回流控制单元，与回流污泥出口相连控制进入第一污泥回流管线的污泥量。
进一步地，上述污水处理除臭设备还包括第二污泥回流控制单元，与回流污泥出口相连控制进入第二污泥回流管线的污泥量。
进一步地，上述污水预处理单元包括依次相连的粗格栅、进水泵房、细格栅及曝气沉砂池，第一污泥回流入口设置在粗格栅中。
应用本发明的技术方案，本申请将污水处理最后分离出来的污泥部分回流至污水预处理单元中，利用回流污泥中的除臭菌属在预处理阶段将废水中易于挥发的臭气物质加以降解，从而降低污水处理厂预处理段等构筑物产生臭气的浓度。将部分污泥回流至生化处理单元中，一方面维持生化处理单元的污泥浓度以实现降解污水中有机污染物质的作用，另一方面利用生化处理单元作为天然培养基，培养长泥龄除臭菌属，以不断强化预处理单元除臭菌属的除臭效果。
