申请日2016.11.15
公开(公告)日2017.05.10
IPC分类号B65D88/26; B65D90/00; B65D90/54
摘要
本实用新型公开了一种安全卫生的污泥卸料仓，包括存放污泥的仓体1，仓体1下部设有卸料口，在卸料口处安装有由运动组件控制开启与关闭的翻盖拖斗2;翻盖拖斗2包括第一开合部件、第二开合部件;第一开合部件内测固定连接一个剪切闸片6，剪切闸片6超出第一开合部件的边缘，且与第一开合部件两端等距对齐;第二开合部件的外侧设置固定环7，固定环7两端与第二开合部件两端对齐;剪切闸片6超出第一开合部件的部分在两侧开合部件闭合时插入到固定环7中。本实用新型提供的污泥卸料仓结构简单，并且效果良好，大大改善了污泥卸料仓场地环境，提高了其安全系数。
权利要求书
1.一种安全卫生的污泥卸料仓，其特征在于：包括存放污泥的仓体(1)，所述仓体(1)下部设有卸料口，在卸料口处安装有由运动组件控制开启与关闭的翻盖拖斗(2);所述翻盖拖斗(2)包括第一开合部件、第二开合部件;
所述第一开合部件内测固定连接一个剪切闸片(6)，所述剪切闸片(6)超出所述第一开合部件的边缘，且与所述第一开合部件两端等距对齐;所述第二开合部件的外侧设置固定环(7)，所述固定环(7)两端与所述第二开合部件两端对齐;所述剪切闸片(6)超出所述第一开合部件的部分在两侧开合部件闭合时插入到所述固定环(7)中。
2.根据权利要求1所述的污泥卸料仓，其特征在于：所述第一开合部件、所述第二开合部件对称设置;所述第一开合部件、所述第二开合部件包括封闭卸料口的底部及设于所述底部两侧的耳座(4)，所述底部具有一个弧形的边缘。
3.根据权利要求2所述的污泥卸料仓，其特征在于：运动组件一端连接于所述底部外边缘，另一端设置于所述仓体(1)外侧壁，运动组件带动所述底部通过所述耳座(4)与所述仓体(1)下部外侧壁的轴实现转动动作。
4.根据权利要求1所述的污泥卸料仓，其特征在于：所述剪切闸片(6)厚度为0.5-3.5cm，长度比第一开合部件短2-6cm，宽度为20-55cm。
5.根据权利要求1所述的污泥卸料仓，其特征在于：所述固定环(7)设置在所述第二开合部件外侧5-10cm范围内，所述固定环(7)直径为1-3cm。
6.根据权利要求1至5之一所述的污泥卸料仓，其特征在于：所述剪切闸片(6)1/3-3/5宽度的部分固定在所述第一开合部件上。
7.根据权利要求1至5之一所述的污泥卸料仓，其特征在于：所述剪切闸片(6)、所述固定环(7)均为防腐钢制;所述剪切闸片(6)通过紧固件或焊接固定的方式与所述第一开合部件连接，所述固定环(7)通过紧固件或焊接固定的方式与所述第一开合部件连接。
8.根据权利要求1所述的污泥卸料仓，其特征在于：所述仓体(1)包括一个密封盖(3)。
9.根据权利要求1所述的污泥卸料仓，其特征在于：还包括支撑所述仓体(1)的钢结构支架(5)。
说明书
一种安全卫生的污泥卸料仓
技术领域
本实用新型属于污泥压滤脱水设备领域，特别是涉及一种安全卫生的污泥卸料仓。
背景技术
随着污泥压滤机压榨脱水技术的推广应用，污泥固态泥饼产量在污泥各形态脱水产品中所占比重越来越高，对于能够储存污泥泥饼的污泥卸料仓需求越来越大。
如申请号为CN201420012414.1的中国专利，具体公开了一种“污泥卸料斗”，包括安装于RC楼板的仓体组件，该仓体组件包括内设污泥存放腔的仓体，所述仓体外壁周向设有多道加强环，该仓体下部设有卸料口且在该卸料口处安装有由气缸组件控制开启与关闭的翻盖拖斗，所述仓体敞口处的边沿周向设置有夹持固定件。该料斗具有按需存放，按量排放的功能。在污水处理厂污泥脱水现场，在污泥经过压滤机压榨后形成的泥饼从压滤机内掉落后输送至污泥卸料仓中储存，运输污泥的车辆在卸料仓下方接料后运走。
由于卸料仓内存有大量泥饼，同一批次的污泥需要多辆作业车辆装运，当一辆作业车辆装满污泥离开，等待下一辆作业车辆装运时，污泥卸料仓卸料口的翻盖拖斗左、右开合部件就会闭合。但是在闭合的过程中污泥泥饼仍会继续往下掉落，所以会在闭合结束时有污泥泥饼被夹在闭合部件之间的可能性较高，这就造成卸料斗的拖斗闭合不彻底，会有泥饼从未彻底闭合的拖斗下方两开合部件的缝隙中继续掉落至下方地面，这样不仅会影响到现场的卫生状况，还可能威胁到场地内行人安全，因而改进污泥卸料仓的结构，提高其安全性、卫生性是非常必要的。
发明内容
针对现有技术中存在的问题，本实用新型提供了一种安全卫生的污泥卸料仓。
本实用新型采用如下技术方案：

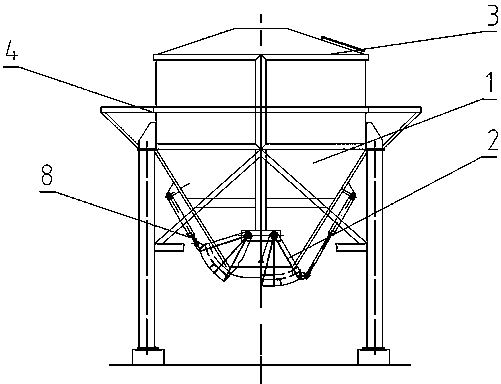

一种安全卫生的污泥卸料仓，包括存放污泥的仓体1，仓体1下部设有卸料口，在卸料口处安装有由运动组件控制开启与关闭的翻盖拖斗2;翻盖拖斗2包括第一开合部件、第二开合部件;
第一开合部件内测固定连接一个剪切闸片6，剪切闸片6超出第一开合部件的边缘，且与第一开合部件两端等距对齐;第二开合部件的外侧设置固定环7，固定环7两端与第二开合部件两端对齐;剪切闸片6超出第一开合部件的部分在两侧开合部件闭合时插入到固定环7中。
上述污泥卸料仓进一步特征在于：第一开合部件、第二开合部件对称设置;第一开合部件、第二开合部件包括封闭卸料口的底部及设于底部两侧的耳座4，底部具有一个弧形的边缘。
上述污泥卸料仓进一步特征在于：运动组件一端连接于底部外边缘，另一端设置于仓体1外侧壁，运动组件带动底部通过耳座4与仓体1下部外侧壁的轴实现转动动作。
上述污泥卸料仓进一步特征在于：剪切闸片6厚度为0.5-3.5cm，长度比第一开合部件短2-6cm，宽度为20-55cm，剪切闸片6的1/3-3/5宽度的部分固定在第一开合部件上。固定环7设置在第二开合部件外侧5-10cm范围内，固定环7直径为1-3cm。
剪切闸片6、固定环7均为防腐钢制;剪切闸片6通过紧固件或焊接固定的方式与第一开合部件连接，固定环7通过紧固件或焊接固定的方式与第一开合部件连接。
上述污泥卸料仓进一步特征在于：仓体1包括一个密封盖3。
上述污泥卸料仓进一步特征在于：还包括支撑仓体1的钢结构支架5。
本发明的污泥卸料仓原理是当翻盖拖斗左、右开合部件闭合时，一侧开合部件上的剪切闸片会随开合部件闭合的同时切断正在掉落的不规则的块状污泥，避免有块状污泥被夹在开合部件之间，直到开合部件闭合，剪切闸片也插入了另一侧开合部件上的不锈钢固定环内，使翻盖拖斗左、右开合部件保持完全闭合状态。
本发明具有以下有益效果：本发明提供的污泥卸料仓结构简单，卫生性好，安全系数高，且开合部件上的剪切闸片及固定环拆卸更换成本较低，方便结垢后进行清洗，解决了翻盖拖斗两各开合部件闭合时漏泥、卡泥现象，大大改善了污泥卸料仓场地环境，提高了其安全系数。
