申请日2016.10.20
公开(公告)日2017.05.17
IPC分类号C02F9/04; C25D21/22; C22B7/00; C22B23/00; C02F103/16
摘要
本实用新型公开了一种电镀镍废水回收装置，包括用于储存含镍废水的原水槽，该原水槽通过管路与多介质过滤器连接，该多介质过滤器通过管路与中间等离子交换器组连接，该中间等离子交换器组通过管路与末端等离子交换器连接，中间等离子交换器组通过管路与酸药槽和碱药槽连接，末端等离子交换器通过管路与中间水槽连接，中间等离子交换器和末端等离子交换器的冲洗水引至原水槽内，多介质过滤器、中间等离子交换器组和末端等离子交换器均通过管路与清水槽连接。本实用新型对含镍废水的处理效果佳，不仅可以回收镍，可以将废水全部回用到生产线，大大节约用水。

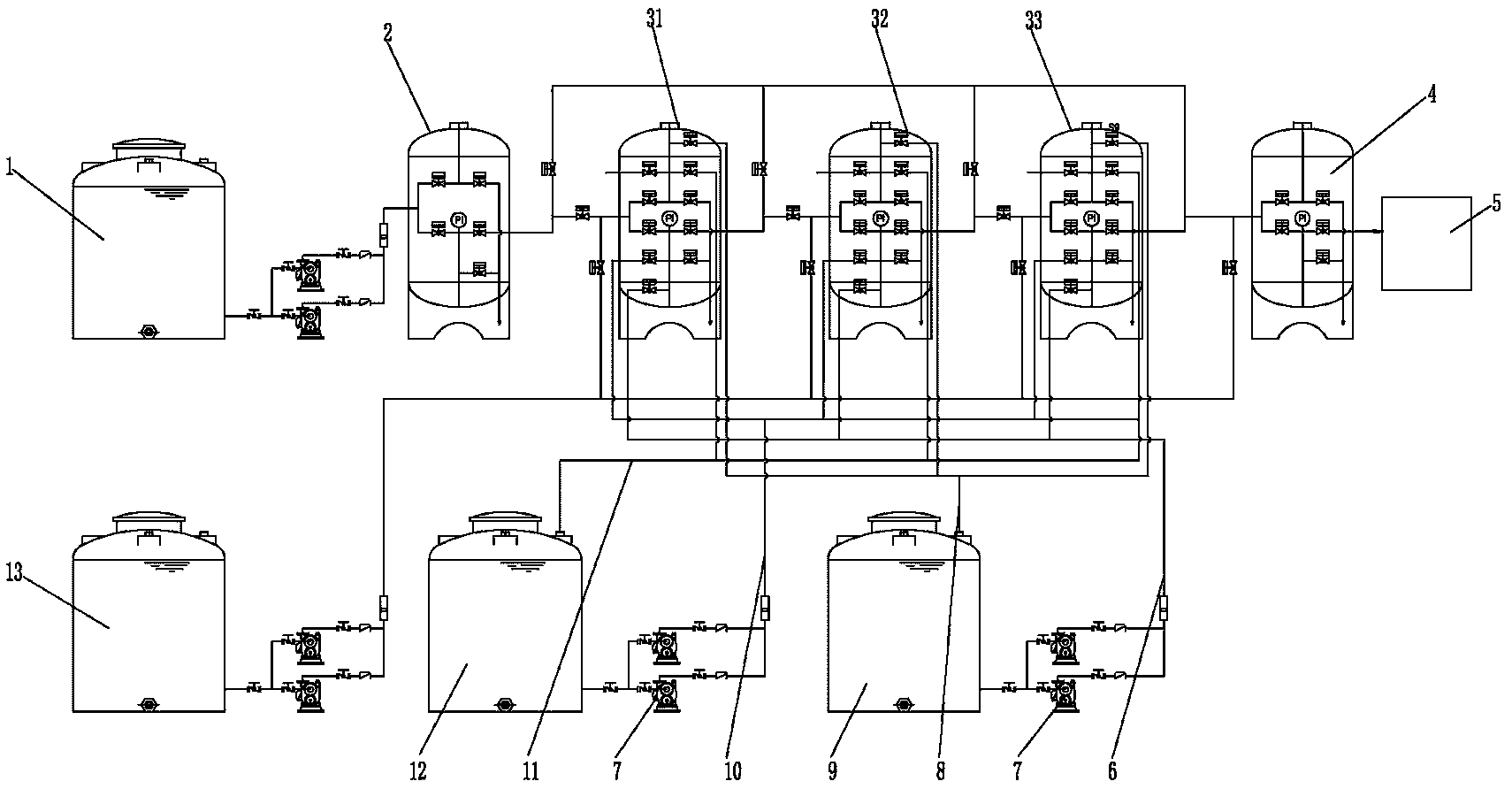

摘要附图
权利要求书
1.一种电镀镍废水回收装置，包括用于储存含镍废水的原水槽，其特征在于，所述原水槽通过管路与多介质过滤器连接，该多介质过滤器通过管路与中间等离子交换器组连接，该中间等离子交换器组通过管路与末端等离子交换器连接，中间等离子交换器组通过管路与酸药槽和碱药槽连接，末端等离子交换器通过管路与中间水槽连接，中间等离子交换器和末端等离子交换器的冲洗水引至原水槽内，多介质过滤器、中间等离子交换器组和末端等离子交换器均通过管路与清水槽连接。
2.根据权利要求1所述的电镀镍废水回收装置，其特征在于，所述中间等离子交换器组由依次连接的第一中间等离子交换器、第二中间等离子交换器和第三中间等离子交换器组成，第三中间等离子交换器与末端等离子交换器连接。
3.根据权利要求2所述的电镀镍废水回收装置，其特征在于，所述酸药槽上设有进酸管和回酸管，碱药槽上设有进碱管和回碱管，进酸管和进碱管分别与第一中间等离子交换器、第二中间等离子交换器和第三中间等离子交换器的入酸口连接，回酸管和回碱管分别与第一中间等离子交换器、第二中间等离子交换器和第三中间等离子交换器的出酸口连接，进酸管和进碱管上均设有加药泵。
4.根据权利要求2所述的电镀镍废水回收装置，其特征在于，所述各管路上设有电磁阀。
说明书
一种电镀镍废水回收装置
技术领域
本实用新型涉及废水处理技术领域，具体地说是一种电镀镍废水回收装置。
背景技术
电镀镍产生的废水含有金属镍，如果直接排放到环境中，将会对环境造成严重的污染。因此，需要对含电镀产生的含镍废水进行相应的处理后才能排放。传统的镍废水回收装置通常只经过一次简单的过滤，只能将镍浓缩提纯到15g/L左右，而且处理后的废水也无法作为继续生产用，只能排放掉，无法达到节省能源的目的。
发明内容
本实用新型要解决的技术问题是提供一种废水处理效果佳的电镀镍废水回收装置。
为了解决上述技术问题，本实用新型采取以下技术方案：
一种电镀镍废水回收装置，包括用于储存含镍废水的原水槽，所述原水槽通过管路与多介质过滤器连接，该多介质过滤器通过管路与中间等离子交换器组连接，该中间等离子交换器组通过管路与末端等离子交换器连接，中间等离子交换器组通过管路与酸药槽和碱药槽连接，末端等离子交换器通过管路与中间水槽连接，中间等离子交换器和末端等离子交换器的冲洗水引至原水槽内，多介质过滤器、中间等离子交换器组和末端等离子交换器均通过管路与清水槽连接。
所述中间等离子交换器组由依次连接的第一中间等离子交换器、第二中间等离子交换器和第三中间等离子交换器组成，第三中间等离子交换器与末端等离子交换器连接。
所述酸药槽上设有进酸管和回酸管，碱药槽上设有进碱管和回碱管，进酸管和进碱管分别与第一中间等离子交换器、第二中间等离子交换器和第三中间等离子交换器的入酸口连接，回酸管和回碱管分别与第一中间等离子交换器、第二中间等离子交换器和第三中间等离子交换器的出酸口连接，进酸管和进碱管上均设有加药泵。
所述各管路上设有电磁阀。
本实用新型不仅可以回收镍，可以将废水全部回用到生产线，大大节约用水，大大减少人工操作的失误，降低工作强度。另外，本实用新型可安装于货柜箱内，便于移动和运输。
