申请日2016.11.01
公开(公告)日2017.07.11
IPC分类号C02F1/461; C02F1/467; C02F1/72
摘要
本实用新型涉及一种高盐废水电解Fenton处理装置，它属于属于Fenton技术领域。本实用新型包括原水调节槽、搅拌器、PH在线控制器、电解反应槽、阳极电极板、阴极电极板、曝气系统和电源，搅拌器和PH在线控制器均设在原水调节槽内，该原水调节槽上端开有进水口，电解反应槽与原水调节槽相连，原水调节槽置于电解反应槽的前端，电解反应槽的上端开有出水口，阳极电极板和阴极电极板设置在该电解反应槽中，该阳极电极板和阴极电极板与电源对应连通，曝气系统设置在电解反应槽的底部。本实用新型结构设计简单合理，成本较低并且操作方便，处理效果好，安全可靠。
权利要求书

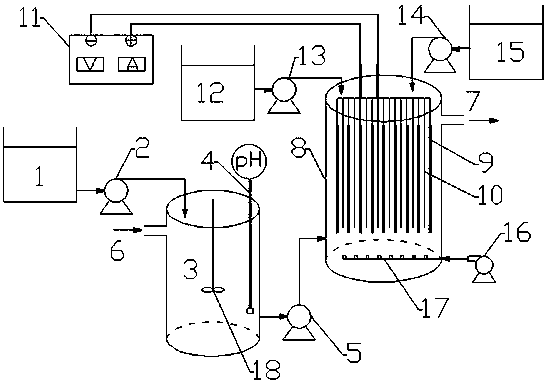

1.一种高盐废水电解Fenton处理装置，包括原水调节槽、搅拌器、PH在线控制器、加药桶一和加药泵一，所述搅拌器和PH在线控制器均设置在原水调节槽内，该原水调节槽上端开有进水口，原水调节槽的外部设有相连的加药桶一和加药泵一，其特征在于：还包括电解反应槽、阳极电极板、阴极电极板、加药桶二、加药桶三、加药泵二、加药泵三、提升泵、曝气系统和电源，所述电解反应槽与原水调节槽相连，原水调节槽置于电解反应槽的前端，电解反应槽的上端开有出水口，阳极电极板和阴极电极板设置在该电解反应槽中，该阳极电极板和阴极电极板与电源对应连通，电解反应槽的外部一侧设有相连的加药桶二和加药泵二，电解反应槽的外部另一侧设有相连的加药桶三和加药泵三，提升泵设置在原水调节槽和电解反应槽之间，曝气系统设置在电解反应槽的底部。
2.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述曝气系统包括相连的鼓风机和曝气软管，该鼓风机为气源，曝气软管为曝气设备。
3.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述阳极电极板的电源正极相连，阴极电极板与电源负极相连。
4.根据权利要求1或3所述的高盐废水电解Fenton处理装置，其特征在于：所述阳极电极板和阴极电极板的电极均采用铁板、石墨或铜中可导电电极的一种。
5.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述加药桶一采用HCl加药桶，加药桶二采用FeSO4加药桶，加药桶三采用H2O2加药桶，加药泵一采用HCl加药泵，加药泵二采用FeSO4加药泵，加药泵三采用H2O2加药泵。
6.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述提升泵的出水口与电解反应槽底部相连。
7.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述电解反应槽采用耐酸碱材质。
8.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述加药泵一、加药泵二、加药泵三和提升泵均采用耐酸碱泵。
9.根据权利要求1所述的高盐废水电解Fenton处理装置，其特征在于：所述搅拌器采用桨式搅拌器。
说明书
一种高盐废水电解Fenton处理装置
技术领域
本实用新型涉及一种处理装置，尤其是涉及一种高盐废水电解Fenton处理装置，它属于属于Fenton技术领域。
背景技术
随着工业化和城市化的不断发展，水污染问题日益突出，已严重影响到人们的健康，制约了经济的发展。其中，工业生产所带来的部分高盐废水对环境造成的影响至关重要。近年来，这类废水的产生量不断增多，危害逐渐扩大。故我们对于这类废水的处理已刻不容缓。
但是，由于这类废水中含有较高浓度的盐，尽管其BOD/COD值较高，但较高的含盐量会破坏微生物的细胞膜和菌体内的酶，从而微生物的活性会受到阻碍，导致传统生物处理工艺运行效果不佳，废水达标困难。且采用传统的物化法处理，投资大，运行费用高，又难以达到预期的净化效果。
Fenton技术是利用H2O2和Fe2+在一定pH条件下反应产生具有强氧化性的羟基自由基(HO•)，这些羟基自由基则能快速氧化降解大部分的有机物。Fenton技术具有适用范围广，操作简单、反应快速等优点，因而受到人们的广泛关注。而电解-Fenton技术作为传统Fenton技术的改良，既具有传统的Fenton技术的优点，又有其特有的优势。
由于含盐废水电导率普遍较高，采用电解-Fenton技术处理高盐废水成功解决了其难生化处理的难题，同时显现出效率高、操作简单、对环境友善、占地面积小等优点，在高盐废水治理领域有较好的应用前景。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计简单合理，成本较低并且操作方便，处理效果好，安全可靠的高盐废水电解Fenton处理装置。
本实用新型解决上述问题所采用的技术方案是：该高盐废水电解Fenton处理装置，包括原水调节槽、搅拌器、PH在线控制器、加药桶一和加药泵一，所述搅拌器和PH在线控制器均设置在原水调节槽内，该原水调节槽上端开有进水口，原水调节槽的外部设有相连的加药桶一和加药泵一，其特征在于：还包括电解反应槽、阳极电极板、阴极电极板、加药桶二、加药桶三、加药泵二、加药泵三、提升泵、曝气系统和电源，所述电解反应槽与原水调节槽相连，该电解反应槽的前端设有原水调节槽，电解反应槽的上端开有出水口，阳极电极板和阴极电极板设置在该电解反应槽中，该阳极电极板和阴极电极板与电源对应连通，电解反应槽的外部一侧设有相连的加药桶二和加药泵二，电解反应槽的外部另一侧设有相连的加药桶三和加药泵三，提升泵设置在原水调节槽和电解反应槽之间，曝气系统设置在电解反应槽的底部;能够有效的进行电解-Fenton反应，通过增加电势差，使得更多的氢氧自由基产生，从而提高处理效果，成本较低并且操作方便。
作为优选，本实用新型所述曝气系统包括相连的鼓风机和曝气软管，鼓风机为气源，曝气软管为曝气设备。
作为优选，本实用新型所述阳极电极板与电源正极相连，阴极电极板与电源负极相连。
作为优选，本实用新型所述阳极电极板和阴极电极板的电极均采用铁板、石墨、铜等可导电电极中的一种。
作为优选，本实用新型所述加药桶一采用HCl加药桶，加药桶二采用FeSO4加药桶，加药桶三采用H2O2加药桶，加药泵一采用HCl加药泵，加药泵二采用FeSO4加药泵，加药泵三采用H2O2加药泵。
作为优选，本实用新型所述提升泵的出水口与电解反应槽底部相连。
作为优选，本实用新型所述电解反应槽采用耐酸碱材质;以延长电解反应槽的使用寿命。
作为优选，本实用新型所述加药泵一、加药泵二、加药泵三和提升泵均采用耐酸碱泵。
作为优选，本实用新型所述搅拌器采用桨式搅拌器。
本实用新型与现有技术相比，具有以下优点和效果：结构设计简单合理，组装方便，能够有效的进行电解-Fenton反应，通过增加电势差，使得更多的氢氧自由基产生，从而提高处理效果;通过调节不同的电流、电压以及pH值，加入不同量的FeSO4、H2O2等，可以探索和发现不同的电流、电压pH下加入不同量的FeSO4、H2O2的电解-Fenton处理效果。
