申请日2016.11.01
公开(公告)日2017.06.20
IPC分类号C23C2/00; B01D53/78; B01D53/40; C02F1/66; C02F103/16
摘要
本实用新型公开了一种镀锌车间废水和废气环保处理装置，在酸洗槽和密封槽内均设置有氨水，所述风机的吸气口连接有吸气管，所述风机的排气口连接有排气管的一端，所述排气管的另一端设置在密封槽内的氨水底部，所述漂洗槽内设置有自然水，所述酸洗槽的氨水内设置有进液管的一端，所述进液管的另一端与水泵连接，所述自然水内设置有出液管的一端，所述出液管的另一端与水泵连接，所述密封槽内设置有气管的一端，所述气管的另一端设置在自然水的底部。本实用新型通过风机将酸洗槽内氨水清洗废液时产生的废气回收到氨水内，废气内的酸气被氨水中和反应后清除，从而达到净化空气的作用，防止废气排出后污染大气。
权利要求书
1.一种镀锌车间废水和废气环保处理装置，包括酸洗槽(1)、漂洗槽(2)、风机(3)、水泵(8)和密封槽(13)，其特征在于：所述酸洗槽(1)和密封槽(13)内均设置有氨水(9)，所述风机(3)的吸气口连接有吸气管(4)，所述吸气管(4)放置在酸洗槽(1)上方，所述风机(3)的排气口连接有排气管(5)的一端，所述排气管(5)的另一端设置在密封槽(13)内的氨水(9)底部，所述漂洗槽(2)内设置有自然水(10)，所述酸洗槽(1)的氨水(9)内设置有进液管(6)的一端，所述进液管(6)的另一端与水泵(8)连接，所述自然水(10)内设置有出液管(7)的一端，所述出液管(7)的另一端与水泵(8)连接，所述密封槽(13)内设置有气管(14)的一端，且端口在氨水(9)的上方，所述气管(14)的另一端设置在自然水(10)的底部。
2.根据权利要求1所述的一种镀锌车间废水和废气环保处理装置，其特征在于：所述排气管(5)和气管(14)上设置有排气筒(11)，所述排气筒(11)上设置有多个排气孔。
3.根据权利要求1所述的一种镀锌车间废水和废气环保处理装置，其特征在于：所述风机(3)的吸气口处设置有过滤器(12)。
说明书
一种镀锌车间废水和废气环保处理装置
技术领域
本实用新型属于一种环保领域，尤其涉及一种镀锌车间废水和废气处理装置。
背景技术
镀锌厂在生产过程中，将会产生一定量的镀锌废水，若直接排放，将污染水源，对周围环境造成破坏，对人民的生活，工业的发展，对经济建设极为不利，为了正常生产和持续发展，保护周围水体环境，非常重视废水污染环境问题，决心对废水进行治理。
专利号为CN201390657，申请日为2009-04-10，公开了一种镀锌生产线的污水处理设备，其特征在于：所述的污水处理设备包括蒸发器，设置于蒸发器上的污水喷淋装置以及设置于蒸发器外围的保温室，所述的蒸发器内壁上设置有多级蒸发臂，所述的污水喷淋装置通过污水输送管道与镀锌生产线上的水洗池相接，所述的保温室通过烟道与镀锌生产线上的镀锌燃烧室相接。
上述专利通过增大蒸发器的受热面积，增大蒸发器与污水的接触面积，从而更快的将水从污水中蒸发掉。但是仅仅是对镀锌废液进行处理，在镀锌废液清洗过程中，会产生腐蚀性气体，对环境造成污染，损坏工作人员的健康。
实用新型内容

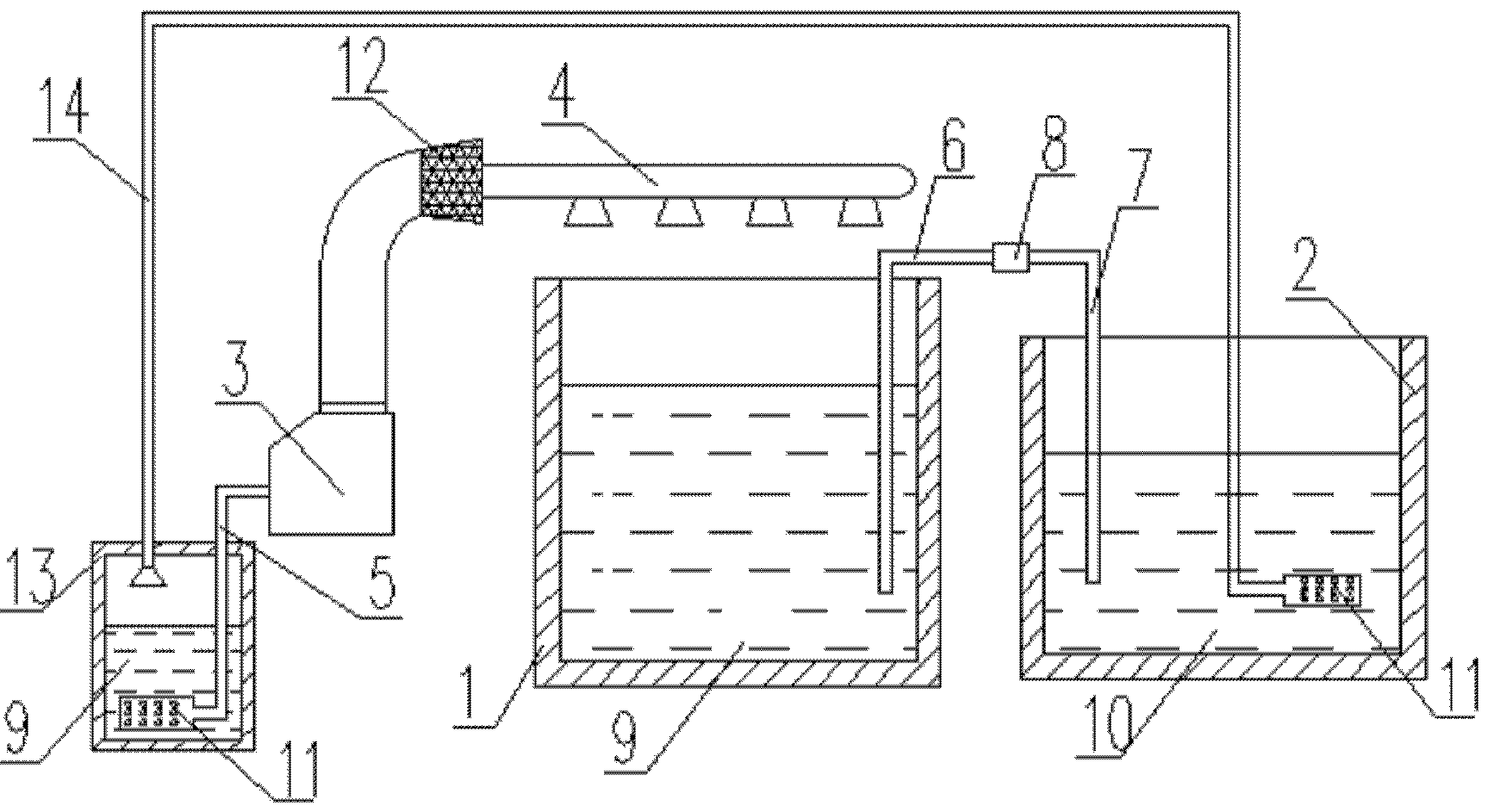

本实用新型的目的在于克服现有技术中存在的上述问题，提供一种镀锌车间废液和废气处理装置，此装置可以在处理镀锌废液的同时，对废气进行处理，有效的防止镀锌的废液和废气对环境的污染。
为实现上述目的，本实用新型采用的技术方案如下：
一种镀锌车间废水和废气处理装置，包括酸洗槽、漂洗槽、风机、水泵和密封槽，所述酸洗槽和密封槽内均设置有氨水，所述风机的吸气口连接有吸气管，所述吸气管放置在酸洗槽上方，所述风机的排气口连接有排气管的一端，所述排气管的另一端设置在密封槽内的氨水底部，所述漂洗槽内设置有自然水，所述酸洗槽的氨水内设置有进液管的一端，所述进液管的另一端与水泵连接，所述自然水内设置有出液管的一端，所述出液管的另一端与水泵连接，所述密封槽内设置有气管的一端，且端口在氨水的上方，所述气管的另一端设置在自然水的底部。
所述排气管和气管上设置有排气筒，所述排气筒上设置有多个排气孔。
所述风机的吸气口处设置有过滤器。
采用本实用新型的优点在于：
1、通过风机将酸洗槽内氨水清洗废液时产生的废气回收到氨水内，废气内的酸气被氨水中和反应后清除，从而达到净化空气的作用，防止废气排出后污染大气，同时废气中含有大量的氧气，净化后可再利用，提高了漂洗槽内氯化铁在氧气的作用下加速变成氢氧化铁的速度，加速了漂洗处理的效率。
2、通过设置多个排气孔的排气筒，增加废气在氨水中的接触面积，从而提高废气和氨水的中和作用，加速废气的净化效率。
3、通过过滤器出去废气中的灰尘，避免灰尘过多损坏风机，增加风机的寿命。
