申请日2016.10.18
公开(公告)日2017.05.17
IPC分类号C02F9/04; C02F1/52; C02F1/42; C02F101/20; C02F101/16; C02F1/44
摘要
本实用新型公开了一种高浓度氨氮废水处理装置，包括废水池、沉淀装置和净化装置，所述沉淀装置内设有竖直方向的双“U”形沉淀水道，所述双“U”形沉淀水道的注水口通过水管与废水池底部连接，所述水管与注水口的连接处设有水泵A。本实用新型本实用新型采用MAP沉淀法和沸石脱氮法相结合的方式，沉淀后的磷酸铵镁可通过沉淀收集装置回收再利用，制成肥料用以抵扣成本，更进一步地，利用沸石中的阳离子与废水中的NH4+在净化装置中进行交换以达到脱氮的目的，进过净化装置后的废水即可达到国家污水排放标准可安全排放。

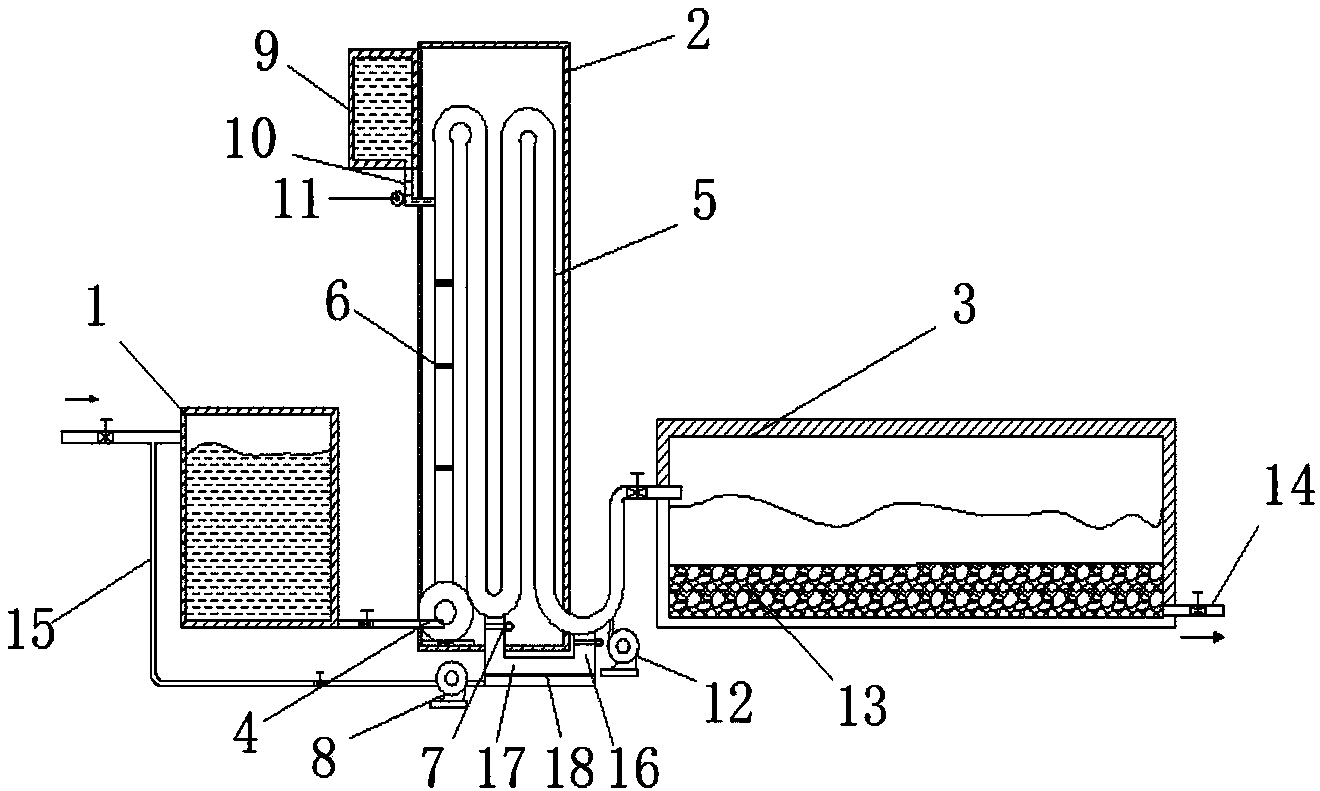

摘要附图
权利要求书
1.一种高浓度氨氮废水处理装置，包括废水池、沉淀装置和净化装置，其特征在于：所述沉淀装置内设有竖直方向的双“U”形沉淀水道，所述双“U”形沉淀水道的注水口通过水管与废水池底部连接，所述水管与注水口的连接处设有水泵A，所述沉淀装置的上端左侧外壁上设有沉淀剂箱，所述沉淀剂箱内装有沉淀剂，所述沉淀剂箱的底端通过注液管与双“U”形沉淀水道连通，所述注液管上设有流量控制计，所述双“U”形沉淀水道的底端两个“U”拐角处均设有收集管，所述收集管内均设有重力阀门，所述收集管均与沉淀收集装置连通，所述沉淀收集装置内设有过滤网，所述沉淀收集装置的底端通过水管与废水池连通，所述沉淀收集装置与废水池之间的水管上设有水泵B，所述沉淀装置的出水口通过水管与净化装置连通，所述沉淀装置的出水口处设有水泵C，所述净化装置底部设有沸石层，所述沸石层的下方净化装置远离沉淀装置的一端设有排水口。
2.根据权利要求1所述的一种高浓度氨氮废水处理装置，其特征在于：所述双“U”形沉淀水道与沉淀剂箱连通的一段沿竖直方向间隔均匀的设有三块防倒沉淀膜。
3.根据权利要求2所述的一种高浓度氨氮废水处理装置，其特征在于：所述每块防倒沉淀膜均为聚丙烯中空纤维膜。
4.根据权利要求1所述的一种高浓度氨氮废水处理装置，其特征在于：所述沉淀剂为MgCl2·6H2O和Na2HPO4·12H2O的混合溶液。
5.根据权利要求1所述的一种高浓度氨氮废水处理装置，其特 征在于：所述水泵A的型号为666120-344-C,所述水泵B和水泵C的型号均为66617B-2EB-C。
说明书
一种高浓度氨氮废水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种高浓度氨氮废水处理装置。
背景技术
工业废水对环境污染危害程度最大，其中，高浓度氨氮废水不仅对液体危害巨大，同时也伴随着空气污染，高浓度氨氮废水回用时，氨氮促进微生物繁殖，形成生物垢，对生产过程中的产品有很大影响，如果直接排放对环境危害更大。
目前处理高浓度氨氮废水处理方法主要有生物脱氮法、吹脱法、离子交换法、化学沉淀法等，该种方法都有明显的缺陷，如生物脱氮法需要大量氧气同时大比例稀释原液，吹脱法主要是维护工作量较大且易产生二次污染，离子交换法运行成本很高且需要再处理，化学沉淀法主要产生二次污染物需要再处理等问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高浓度氨氮废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高浓度氨氮废水处理装置，包括废水池、沉淀装置和净化装置，所述沉淀装置内设有竖直方向的双“U”形沉淀水道，所述双“U”形沉淀水道的注水口通过水管与废水池底部连接，所述水管与注水口的连接处设有水泵A，所述沉淀装置的上端左侧外壁上设有沉淀剂箱， 所述沉淀剂箱内装有沉淀剂，所述沉淀剂箱的底端通过注液管与双“U”形沉淀水道连通，所述注液管上设有流量控制计，所述双“U”形沉淀水道的底端两个“U”拐角处均设有收集管，所述收集管内均设有重力感应阀门，所述收集管均与沉淀收集装置连通，所述沉淀收集装置内设有过滤网，所述沉淀收集装置的底端通过水管与废水池连通，所述沉淀收集装置与废水池之间的水管上设有水泵B，所述沉淀装置的出水口通过水管与净化装置连通，所述沉淀装置的出水口处设有水泵C，所述净化装置底部设有沸石层，所述沸石层的下方净化装置远离沉淀装置的一端设有排水口。
优选的，所述双“U”形沉淀水道与沉淀剂箱连通的一段沿竖直方向间隔均匀的设有三块防倒沉淀膜。
优选的，所述每块防倒沉淀膜均为聚丙烯中空纤维膜。
优选的，所述沉淀剂为MgCl2·6H2O和Na2HPO4·12H2O的混合溶液。
优选的，所述水泵A的型号为666120-344-C,所述水泵B和水泵C的型号均为66617B-2EB-C。
本实用新型采用MAP沉淀法和沸石脱氮法相结合的方式，先向沉淀装置中的氨氮浓度较高的工业废水中投加MgCl2·6H2O和Na2HPO4·12H2O生成磷酸铵镁沉淀的方法，以去除其中的高浓度氨氮，沉淀后的磷酸铵镁可通过沉淀收集装置回收再利用，制成肥料用以抵扣成本，更进一步地，沉淀装置有内竖直方向设置的双“U”形沉淀水道，在双“U”形沉淀水道内，废水由水泵A推动由下往上流 动，沉淀剂在重力作用下由上向下流动，这样的设置能够让沉淀剂与废水中的氨氮充分反应生成沉淀，提高氨氮除去效率，然后，再利用沸石中的阳离子与废水中的NH4+在净化装置中进行交换以达到脱氮的目的，研究表明沸石一般被用于处理低浓度含氨废水或含微量重金属的废水，除氨效率比活性炭更加显著，进过净化装置后的废水即可达到国家污水排放标准可安全排放，本装置结构简单，使用方便，除氨氮效率高，且成本低廉，具有广泛的应用前景。
