申请日2016.11.17
公开(公告)日2017.07.18
IPC分类号C02F9/10
摘要
本实用新型公开了一种太阳能微动力一体化污水处理装置，设备主体的一端设有污水管，污水管的内部设有油滤膜，油滤膜的一侧设有第一过滤层，污水管的一侧设有活性炭净化箱，活性炭净化箱的一侧设有太阳能连接板，太阳能连接板的顶部设有双作用液压缸，双作用液压缸的顶部设有伸缩杆，伸缩杆的顶部设有太阳能板，本实用新型结构简单，使用方便，使用成本低，操作安全且易于生产，设有太阳能微动力，环保节约，直接将中度污水收集到设备主体中进行处理，然后在污水净化箱内净化即可再利用，污水净化箱进行处理之后，马上可以重复使用，污水处理效果明显，处理后水质完全达卫生用水标准。
权利要求书

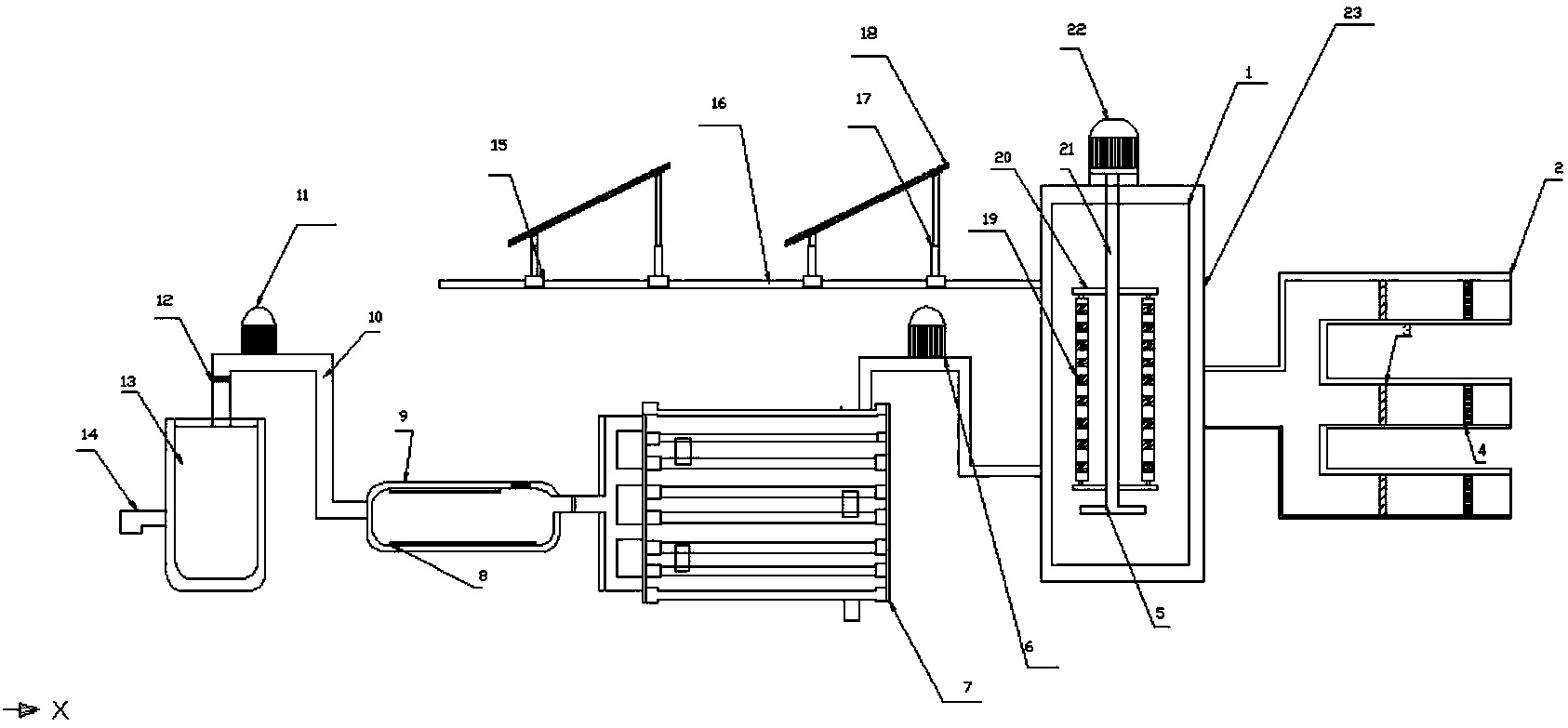

1.一种太阳能微动力一体化污水处理装置，包括设备主体(1)，其特征在于，所述设备主体(1)的一端设有污水管(2)，所述污水管(2)的内部设有油滤膜(4)，所述油滤膜(4)的一侧设有第一过滤层(3)，所述污水管(2)的一侧设有活性炭净化箱(23)，所述活性炭净化箱(23)的一侧设有太阳能连接板(16)，所述太阳能连接板(16)的顶部设有双作用液压缸(15)，所述双作用液压缸(15)的顶部设有伸缩杆(17)，所述伸缩杆(17)的顶部设有所述太阳能板(18)。
2.根据权利要求1所述的一种太阳能微动力一体化污水处理装置，其特征在于，所述活性炭净化箱(23)的顶部设有驱动电机(22)，所述驱动电机(22)的一侧设有传动轴(21)，所述传动轴(21)的底部设有扇叶(5)，所述传动轴(21)的两侧设有固定轴(20)，所述固定轴(20)的一侧设有活性炭(19)，所述活性炭净化箱(23)的一侧设有第一水泵(6)，所述第一水泵(6)的一侧设有反渗透器(7)。
3.根据权利要求2所述的一种太阳能微动力一体化污水处理装置，其特征在于，所述反渗透器(7)的一侧设有加热处理箱(9)，所述加热处理箱(9)的内部设有红外加热板(8)，所述加热处理箱(9)的一侧设有第二水泵(11)，所述第二水泵(11)的一侧设有纯水箱(13)，所述纯水箱(13)的一侧设有出水口(14)，输水管(10)连接所述活性炭净化箱(23)和所述反渗透器(7)，所述输水管(10)连接所述加热处理箱(9)和纯水箱(13)，所述纯水箱(13)的顶部设有第二过滤层(12)。
说明书
一种太阳能微动力一体化污水处理装置
技术领域
本实用新型涉及于污水处理技术领域，具体涉及一种太阳能微动力一体化污水处理装置。
背景技术
节约用水是世界性长久课题，尤其在我国，更是一个重要的课题。因为我国是一个拥有十几亿人口的大国，又是一个严重缺水的大国，虽然不像非洲和西亚那样极度缺水，但水资源与十几亿人口的极端不对称，已经使得水资源成为国家战略的重要组成部分，深得国家各级部门重视。现在对生活污水(中度污水、洗涤污水)回收利用情况是：小规模使用，处理成本高，但如不处理可能造成环境二次污染，现有技术虽然回收后可用于冲厕，但因大多数没有进行消毒、清洁、去味、杀菌等处理，极容易造成全系统污染。
目前洗涤用水回收再用，大部分在污水处理厂进行处理，并没有进行分开回收和进行无害化处理，现有技术处理费用较高，效率低，回收、过滤、消毒、净化后，再用途径较窄，因而很难推行，而且大部分都是用电能净化，浪费电能，污染环境。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种太阳能微动力一体化污水处理装置，从而解决上述问题
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供了一种太阳能微动力一体化污水处理装置，包括设备主体，所述设备主体的一端设有污水管，所述污水管的内部设有油滤膜，所述油滤膜的一侧设有第一过滤层，所述污水管的一侧设有活性炭净化箱，所述活性炭净化箱的一侧设有太阳能连接板，所述太阳能连接板的顶部设有双作用液压缸，所述双作用液压缸的顶部设有伸缩杆，所述伸缩杆的顶部设有所述太阳能板。
作为本实用新型的一种优选技术方案，所述活性炭净化箱的顶部设有驱动电机，所述驱动电机的一侧设有传动轴，所述传动轴的底部设有扇叶，所述传动轴的两侧设有固定轴，所述固定轴的一侧设有活性炭，所述活性炭净化箱的一侧设有第一水泵，所述第一水泵的一侧设有反渗透器。
作为本实用新型的一种优选技术方案，所所述反渗透器的一侧设有加热处理箱，所述加热处理箱的内部设有红外加热板，所述加热处理箱的一侧设有第二水泵，所述第二水泵的一侧设有纯水箱，所述纯水箱的一侧设有出水口，输水管连接所述活性炭净化箱和所述反渗透器，所述输水管连接所述加热处理箱和纯水箱，所述纯水箱的顶部设有第二过滤层。
本实用新型所达到的有益效果是：本实用新型结构简单，使用方便，使用成本低，操作安全且易于生产，设有太阳能微动力，环保节约，直接将中度污水收集到设备主体中进行处理，然后在污水净化箱内净化即可再利用，污水净化箱进行处理之后，马上可以重复使用，污水处理效果明显，处理后水质完全达卫生用水标准。
