申请日2016.11.17
公开(公告)日2017.06.06
IPC分类号C02F3/30
摘要
本实用新型公开了一种污水内循环高效生物净化一体化装置，包括过流孔、出水槽、外筒、内筒、导流管、曝气器、泥斗;所述外筒内设有内筒，内筒顶部设有过流孔，内筒底部设有曝气器;所述外筒外部设有导流管和出水槽，所述导流管与出水槽连接。本实用新型将厌氧、好氧工艺一体化，提高了氧的利用率，降低了运行成本;使用曝气器鼓风曝气，促进了污染物与微生物的接触，提高了污水净化效率;装置内部形成循环，微生物自行选择。
权利要求书

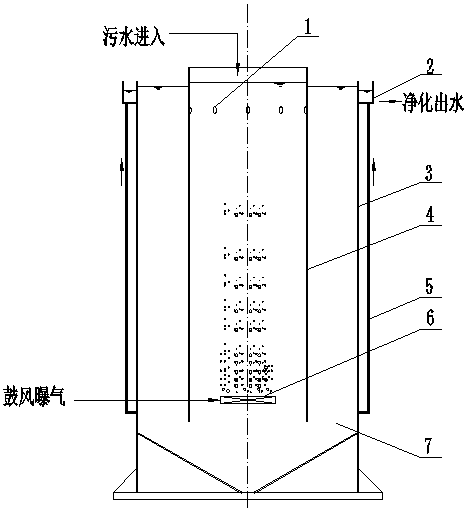

1.一种污水内循环高效生物净化一体化装置，包括过流孔、出水槽、外筒、内筒、导流管、曝气器、泥斗;其特征在于：所述外筒内设有内筒，内筒顶部设有过流孔，内筒底部设有曝气器;所述外筒外部设有导流管和出水槽，所述导流管与出水槽连接。
2.如权利要求1所述的一种污水内循环高效生物净化一体化装置，其特征在于：所述外筒内底部设有泥斗。
说明书
一种污水内循环高效生物净化一体化装置
技术领域
本实用新型涉及污水净化装置领域，具体涉及一种污水内循环高效生物净化一体化装置。
背景技术
企业现代化生产规模的不断扩大和深化,使用污水处理系统是一个重要且不可缺的环节。大量的污水排放，直接严重的影响着人类正常生活和健康，严重威胁着人类的生命健康，是阻碍经济可持续发展因素，还是威胁到自然的生态平衡。现有的污水净化装置，存在许多不足，如运行成本高，净化效率不高，系统抗冲击负荷能力差等。
实用新型内容
针对现有技术的不足，本实用新型的目的在于提供一种运行成本低、污水净化效率高的污水内循环高效生物一体化装置。
为了实现上述目的，本实用新型采用如下技术方案：一种污水内循环高效生物净化一体化装置，包括过流孔、出水槽、外筒、内筒、导流管、曝气器、泥斗;所述外筒内设有内筒，内筒顶部设有过流孔，内筒底部设有曝气器;所述外筒外部设有导流管和出水槽，所述导流管与出水槽连接。
进一步，所述外筒内底部设有泥斗。
本实用新型的有益效果是：本实用新型将厌氧、好氧工艺一体化，提高了氧的利用率，降低了运行成本;使用曝气器鼓风曝气，提高含氧量，促进了污染物与微生物的接触，提高了污水净化效率;装置内部形成循环，微生物自行选择;设置了泥斗，污泥浓度高，可提高装置抗冲击负荷能力。
