本实用新型涉及一种污泥污水的分离处理装置，包括反应罐，反应罐的底部通过连接管与分离箱体连接，分离箱体中安装有磁性转盘，所述磁性转盘倾斜安装于分离箱体中，包括盘面平行的下转盘及上转盘，下转盘与上转盘分别由独立的驱动装置驱动;所述下转盘部分置于分离箱体中，部分置于分离箱体外，上转盘位于置于箱体外的下转盘部分上方，上转盘的上部下方安装有斜置的导出板，导出板上安装有刮板，刮板的上端与上转盘的下表面接触。本实用新型的结构简单，采用上下倾斜的磁性吸盘的吸附作用，相比单磁性盘吸附方式，避免非铁磁性粉末的吸附，提高整个污泥水的处理效果;并且，设置合理的分离箱体与倾斜的磁性吸盘配合，提高吸附效率。
权利要求书
1.一种污泥污水的分离处理装置，包括反应罐(1)，反应罐(1)的底部通过连接管(2)与分离箱体(3)连接，分离箱体(3)中安装有磁性转盘(4)，其特征在于：所述磁性转盘(4)倾斜安装于分离箱体(3)中，包括盘面平行的下转盘(41)及上转盘(42)，下转盘(41)与上转盘(42)分别由独立的驱动装置驱动;所述下转盘(41)部分置于分离箱体中，部分置于分离箱体(3)外，上转盘(42)位于置于箱体(3)外的下转盘(41)部分上方，上转盘(42)的上部下方安装有斜置的导出板(5)，导出板(5)上安装有刮板(7)，刮板(7)的上端与上转盘(42)的下表面接触。
2.根据权利要求1所述的污泥污水的分离处理装置，其特征在于：所述分离箱体(3)的一侧具有倾斜面(6)，所述倾斜面(6)包括与磁性转盘(4)的盘面平行的斜挡料面(61)、位于斜挡料面(61)上端的斜导料面(62)及位于斜导料面(62)端部的外挡面(63)。
说明书
一种污泥污水的分离处理装置
技术领域
本实用新型涉及环保设备技术领域，特别涉及污泥水的处理装置。
背景技术
在造纸、石油化工、食品、印染、煤矿、冶金及矿山等行业的生产过程中，均会产生一定量的污水、污泥。这些污水、污泥直接排放会对环境造成严重的破坏，因此需要对其进行相应的处理，以减轻对环境的污染。
对污水、污泥的处理一般采用加药凝絮，然后分离凝絮，并对分离出来的凝絮进行脱水的工艺步骤。由于絮凝剂中含有铁磁性粉末，需要对絮凝剂处理过的污泥水进行磁性吸附处理。现有的磁性吸附装置通过磁性盘于分离箱体中转动，吸附污泥后经刮板将污泥刮下后输出。由于磁性盘吸附污泥后通过刮板直接刮下，部分附带的污泥亦被刮下，被刮下的污泥中，铁磁性粉末的含量不高，因此，这种结构的磁性吸附装置还需进一步改进。
实用新型内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥污水的分离处理装置，提高整个污泥水的处理效果。
为了解决上述问题，本实用新型采用如下方案：
一种污泥污水的分离处理装置，包括反应罐，反应罐的底部通过连接管与分离箱体连接，分离箱体中安装有磁性转盘，所述磁性转盘倾斜安装于分离箱体中，包括盘面平行的下转盘及上转盘，下转盘与上转盘分别由独立的驱动装置驱动;所述下转盘部分置于分离箱体中，部分置于分离箱体外，上转盘位于置于箱体外的下转盘部分上方，上转盘的上部下方安装有斜置的导出板，导出板上安装有刮板，刮板的上端与上转盘的下表面接触。
作为上述技术方案的进一步改进：

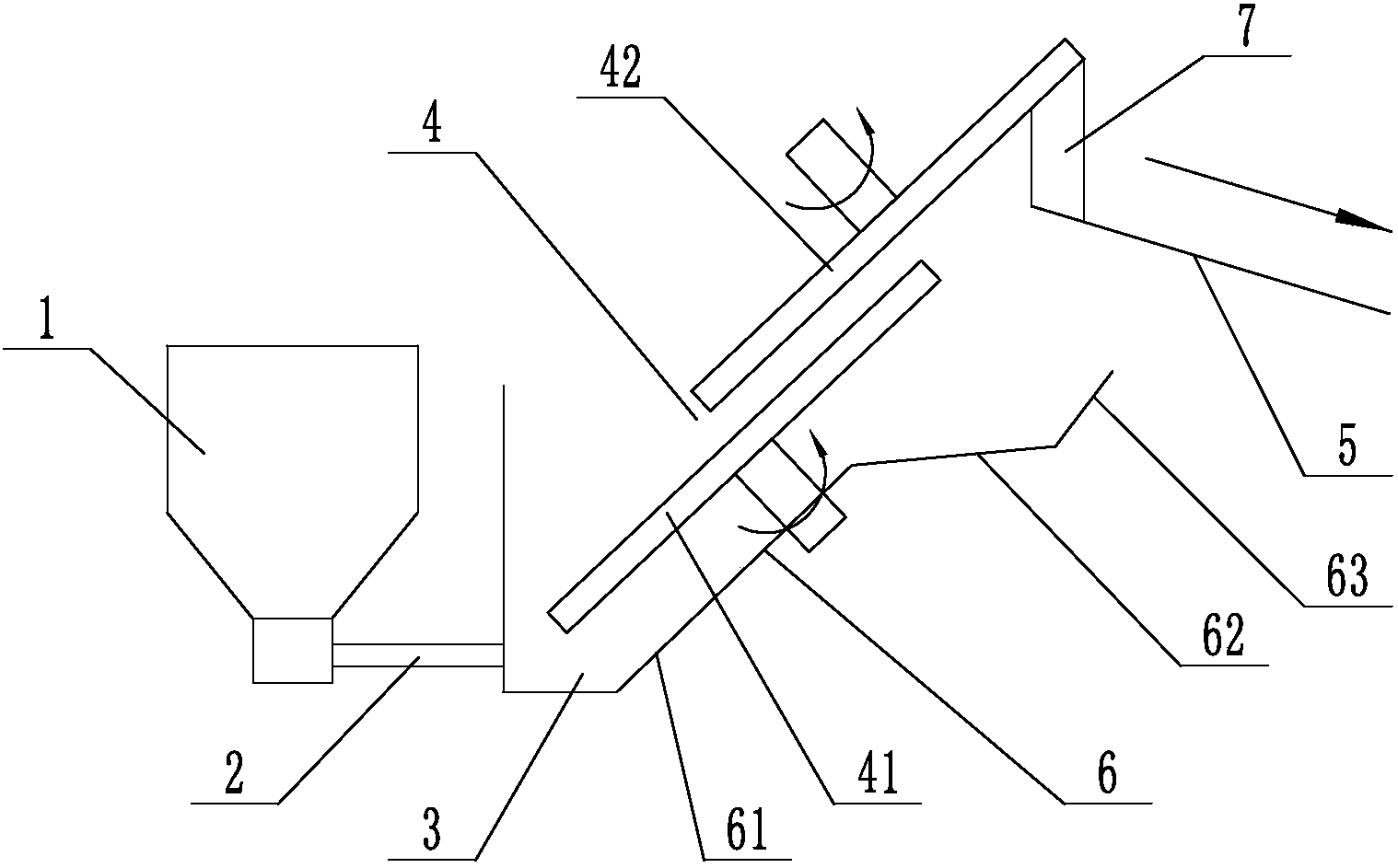

所述分离箱体的一侧具有倾斜面，所述倾斜面包括与磁性转盘的盘面平行的斜挡料面、位于斜挡料面上端的斜导料面及位于斜导料面端部的外挡面。
本实用新型的技术效果在于：
本实用新型的结构简单，采用上下倾斜的磁性吸盘的吸附作用，相比单磁性盘吸附方式，避免非铁磁性粉末的吸附，提高整个污泥水的处理效果;并且，设置合理的分离箱体与倾斜的磁性吸盘配合，提高吸附效率。
