申请日2016.12.19
公开(公告)日2017.08.22
IPC分类号C02F9/10
摘要
本实用新型涉及一种污水前置处理设备，其中：包括分离装置、脱盐装置和高频脉冲装置，所述的分离装置的出口与脱盐装置的进口用管道连接，脱盐装置的出口与高频脉冲装置进口用管道连接。同时还公开了一种使用该污水前置处理设备进行污水处理的污水处理系统。本实用新型可针对不同类型之污水进行前处理，解决蒸发器因结垢问题所造成的高成本、低效率问题;同时提升国家污水处理的能力，提升环境保护水平。

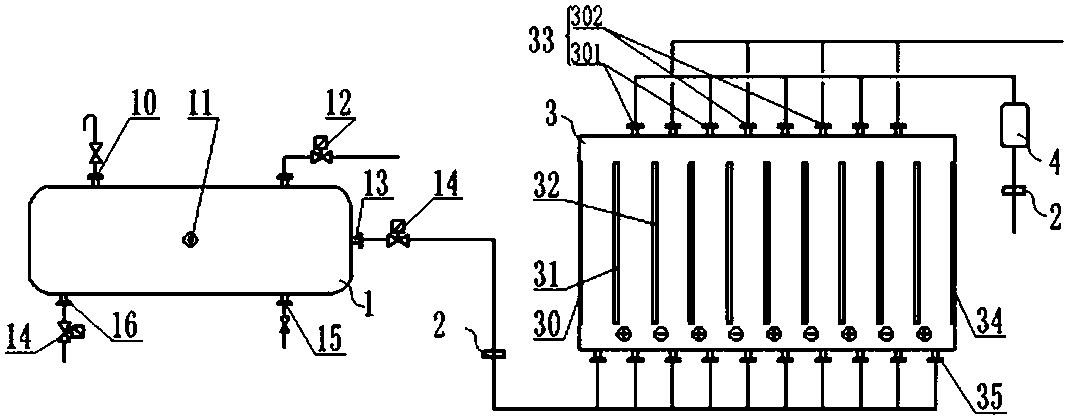

摘要附图
权利要求书
1.一种污水前置处理设备，其特征在于：包括分离装置(1)、脱盐装置(3)和高频脉冲装置(4)，所述的分离装置(1)的出口与脱盐装置(3)的进口用管道连接，脱盐装置(3)的出口与高频脉冲装置(4)进口用管道连接。
2.如权利要求1所述的污水前置处理设备，其特征在于：所述的脱盐装置(3)和高频脉冲装置(4)的出口处设有用于测量污水含盐量的导电率传感器(2)。
3.如权利要求1所述的污水前置处理设备，其特征在于：所述的脱盐装置(3)内部两侧设有电极装置，中间位置间隔交错设有阴离子交换膜(32)和阳离子交换膜(31)，脱盐装置(3)上端为出液口(33)，下端为进液口(35)。
4.如权利要求1所述的污水前置处理设备，其特征在于：所述的分离装置(1)为旋流式油水分离装置(1)，旋流式油水分离装置(1)的本体上设有液体入口(11)、悬浮物出口(16)、固态排污出口(15)、排气出口(10)和液体出口(13)，所述的本体上还设有压力控制阀门(12)，所述的悬浮物出口(16)和液体出口(13)上设有液位控制阀门(14)。
5.一种污水处理系统，其特征在于：包含权利要求1-4所述的污水前置处理设备，以及污水池(9)、污水过滤池(8a)、机械式蒸汽再压缩蒸发器(5)、离心机(6b)、热交换机(6a)，污水池(9)、污水过滤池(8a)、污水前置处理设备和机械式蒸汽再压缩蒸发器(5)依次连接，机械式蒸汽再压缩蒸发器(5)还分别连接离心机(6b)和热交换机(6a)，污水前置处理设备的脱盐装置(3)还连接污水过滤池(8a)和浓水池(7a)，污水前置处理设备的分离装置(1)和分离机分别连接固废回收池(7b)。
6.如权利要求5所述的污水处理系统，其特征在于：所述的污水过滤池(8a)连接有投药机(8b)。
说明书
一种污水前置处理设备及污水处理系统
技术领域
本实用新型涉及污水处理技术领域，涉及污水前置处理设备及污水处理系统。
背景技术
中国为解决水污染问题，制订了不同的法例法规，以求杜绝污水对环境的影响。而现在的工业产生的污水复杂性高、处理工艺繁复，令部份污水无法有效处理。在面对上述这一类难以处理的污水时，企业不但要符合环保法律法规越来越严的减排甚至零排放要求实现无污染生产，同时也要提高污水处理效果并降低处理成本，现有的处理方法基本都是采用蒸发方式进行处理：先以蒸发方式将大部份水分蒸发，使污水于浓缩至极高水平，减量化处理后，再交废物处理公司处理。然而现有的技术在面对成分复杂的污水时，很容易造成蒸发器堵塞，如此大大的影响生产效率和使用成本，给企业造成很大的负担。
为了解决上述问题现有技术通常采用单一的絮凝沉淀，以及膜过滤等技术方式对机械式蒸汽再压缩蒸发器进水进行预处理，而这种方案普遍存在设施占地面积广，投资大，运行费用高，功能单一，处理效果有限的问题，同时也难以应付高含油、含盐、含悬浮物及有机物等水质波动极大的高难废水处理状况。这样使得蒸发器内因有机物及盐分、杂质析出极易堵塞，也降低热交换效率，需频繁停机清洗维护，严重影响生产效率，缩短蒸发设备使用寿命。
鉴于此，克服该现有技术所存在的缺陷是本技术领域亟待解决的问题。
发明内容
本实用新型要解决的技术问题是提供一种污水前置处理系统及系统。
本实用新型采用如下技术方案：
本实用新型提供了一种污水前置处理设备，其中：包括分离装置、脱盐装置和高频脉冲装置，所述的分离装置的出口与脱盐装置的进口用管道连接，脱盐装置的出口与高频脉冲装置进口用管道连接。
进一步的，所述的脱盐装置和高频脉冲装置的出口处设有用于测量污水含盐量的导电率传感器。
更进一步的，所述的脱盐装置内部两侧设有电极装置，中间位置间隔交错设有阴离子交换膜和阳离子交换膜，脱盐装置上端为出液口，下端为进液口。出液口分别设为浓液出口和处理液出口，浓液出口连接污水过滤池将浓液排回过滤池，处理液出口连接高频脉冲装置进口。
更进一步的，所述的分离装置为旋流式油水分离装置，旋流式油水分离装置的本体上设有液体入口、悬浮物出口、固态排污出口、排气出口和液体出口，所述的本体上还设有压力控制阀门，所述的悬浮物出口和液体出口上设有液位控制阀门。
一种污水处理系统，其中：包含上述的污水前置处理设备，以及污水池、污水过滤池、机械式蒸汽再压缩蒸发器、离心机、热交换机，污水池、污水过滤池、污水前置处理设备和机械式蒸汽再压缩蒸发器依次连接，机械式蒸汽再压缩蒸发器还分别连接离心机和热交换机，污水前置处理设备的脱盐装置还连接污水过滤池和浓水池，污水前置处理设备的分离装置和分离机分别连接固废回收池。
更进一步的，所述的污水过滤池连接有投药机。
污水处理系统在工作时，污水池首先将水输送到污水过滤池过滤，污水过滤池将过滤后的污水输送到污水前置处理设备处理，经过处理后的污水输送到机械式蒸汽再压缩蒸发器进行进一步处理，机械式蒸汽再压缩蒸发器分别连接离心机和热交换机进行处理，离心机分离得到浓水和固废，热交换机进行处理后得到的冷凝水可以再次回收利用实现循环利用的目的。
与现有技术相比，本实用新型的有益效果在于：
本实用新型能够解决蒸发器容易受污水内杂质影响而产生堵塞的问题。本实用新型主要三段复合式污水净化系统进行前置处理，能确保污水中油份、微粒、悬浮物、胶体及矿物(镁、钙)物质能得到有效清除，大幅提高蒸发器运行效率，为污水处理带来更具效益的处理方法。
本实用新型可针对不同类型之污水进行前处理，解决蒸发器因结垢问题所造成的高成本、低效率问题;同时提升国家污水处理的能力，提升环境保护水平。
