申请日2016.12.20
公开(公告)日2017.05.10
IPC分类号B01D29/05
摘要
本发明公开了一种污水除杂筛分过滤系统，筛框之间设置筛网后通过束环锁紧，上部的筛框侧壁上设有上排料口，该上排料口通过波纹软管与杂质桶相连，下部的筛框侧壁上设有下排料口，该下排料口通过波纹软管与离心泵相连，上部的筛框上设有防尘盖，该防尘盖的进料口与进料管道连接，进料管道的出料端口处设有布料器，出料端口上部的进料管道上设有除磁器，除磁器上部的进料管道上设有阀门。本发明在筛机进料口上端安装除磁器，污水先经过除磁将磁性物质排除后再进入筛机，上排料口直接将杂质排进杂质桶，下排料口连接离心泵，由离心泵将已经过滤物料快速排出，加大筛分过滤量，大幅度提高生产量，减少筛网破损率，同时有效避免了堵网现象。

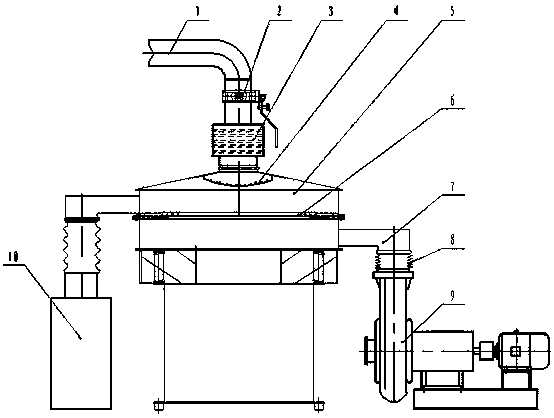

摘要附图
权利要求书
1.一种污水除杂筛分过滤系统，其特征在于：筛框之间设置筛网后通过束环锁紧，上部的筛框侧壁上设有上排料口，该上排料口通过波纹软管与杂质桶相连，下部的筛框侧壁上设有下排料口，该下排料口通过波纹软管与离心泵相连，上部的筛框上设有防尘盖，该防尘盖的进料口与进料管道连接，进料管道的出料端口处设有布料器，出料端口上部的进料管道上设有除磁器，除磁器上部的进料管道上设有阀门。
说明书
一种污水除杂筛分过滤系统
技术领域
本发明属于筛分过滤装置技术领域，具体涉及一种污水除杂筛分过滤系统。
背景技术
目前，在污水过滤筛分生产过程中，对产品的性能有更高的要求，生产工艺及生产效率的不断优化和完善，以往过滤筛分过程中通常会出现金属物质和杂质，造成筛网破损率较高，物料易出现堆积抱团等现象，并且在流量过大时筛机不能及时将污水排出，导致污水溢出筛机，严重影响生产效率，导致生产现场又脏又乱。
发明内容
本发明解决的技术问题是提供了一种能够大幅度提高生产效率、减少筛网破损率及减少物料在各环节停留时间的污水除杂筛分过滤系统。
本发明为解决上述技术问题采用如下技术方案，一种污水除杂筛分过滤系统，其特征在于：筛框之间设置筛网后通过束环锁紧，上部的筛框侧壁上设有上排料口，该上排料口通过波纹软管与杂质桶相连，下部的筛框侧壁上设有下排料口，该下排料口通过波纹软管与离心泵相连，上部的筛框上设有防尘盖，该防尘盖的进料口与进料管道连接，进料管道的出料端口处设有布料器，出料端口上部的进料管道上设有除磁器，除磁器上部的进料管道上设有阀门。
本发明在筛机进料口上端安装除磁器，污水先经过除磁将磁性物质排除后再进入筛机，上排料口直接将杂质排进杂质桶，下排料口连接离心泵，由离心泵将已经过滤物料快速排出，加大筛分过滤量，大幅度提高生产量，减少筛网破损率，同时有效避免了堵网现象。
