申请日2016.11.17
公开(公告)日2017.05.17
IPC分类号C02F1/48
摘要
本实用新型涉及一种防沉积式污泥水分离箱，包括箱体及安装于箱体中的磁吸盘，所述磁吸盘包括上磁吸盘及下磁吸盘，多个上磁吸盘平行设置，由共同的上驱动轴连接，上驱动轴的端部连接上驱动电机;多个下磁吸盘平行设置，由共同的下驱动轴连接，下驱动轴的端部连接下驱动电机;所述上磁吸盘与下磁吸盘之间错开设置，上磁吸盘的下部分置于下磁吸盘的上部分之间;所述箱体的底部转动安装有多根平行设置的气泡管，气泡管的端部设有链轮，箱体的底部安装有与驱动所述链轮的链条驱动装置;气泡管的端部与箱体外侧的导风管连接;所述箱体的顶部安装有刮板，所述刮板上具有间隔布置的刮槽，上磁吸盘的部分盘面置于所述刮槽中。
权利要求书

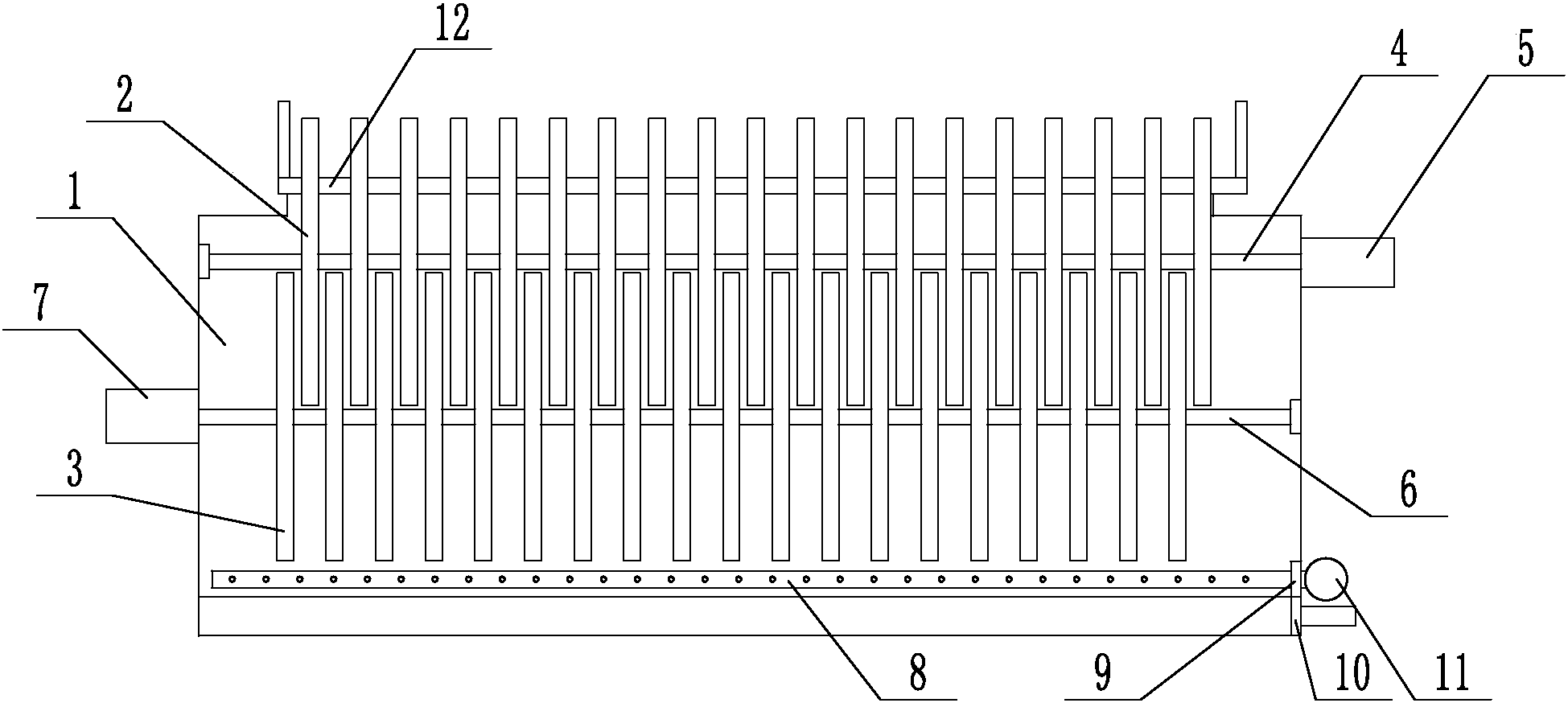

1.一种防沉积式污泥水分离箱，包括箱体(1)及安装于箱体(1)中的磁吸盘，其特征在于：所述磁吸盘包括上磁吸盘(2)及下磁吸盘(3)，多个上磁吸盘(2)平行设置，由共同的上驱动轴(4)连接，上驱动轴(4)的端部连接上驱动电机(5);多个下磁吸盘(3)平行设置，由共同的下驱动轴(6)连接，下驱动轴(6)的端部连接下驱动电机(7);所述上磁吸盘(2)与下磁吸盘(3)之间错开设置，上磁吸盘(2)的下部分置于下磁吸盘(3)的上部分之间;所述箱体(1)的底部转动安装有多根平行设置的气泡管(8)，气泡管(8)的端部设有链轮(9)，箱体(1)的底部安装有与驱动所述链轮(9)的链条驱动装置(10);气泡管(8)的端部与箱体(1)底部外侧的导风管(11)连接，导风管(11)的一端为封闭端，另一端连接风机;所述箱体(1)的顶部安装有刮板(12)，所述刮板(12)上具有间隔布置的刮槽(121)，上磁吸盘(2)的部分盘面置于所述刮槽(121)中。
说明书
一种防沉积式污泥水分离箱
技术领域
本实用新型涉及环保设备技术领域，特别涉及污泥水的处理装置。
背景技术
对污水、污泥的处理一般采用加药凝絮，然后分离凝絮，并对分离出来的凝絮进行脱水的工艺步骤。由于絮凝剂中含有铁磁性粉末，需要对絮凝剂处理过的污泥水进行磁性吸附处理。现有的磁性吸附装置通过磁性盘于分离箱体中转动，吸附污泥后经刮板将污泥刮下后输出。这种结构的磁性吸附装置的吸附效率较低、效果差，污泥容易堆积在分离箱体底部，影响吸附效果。
实用新型内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种防沉积式污泥水分离箱，提高整个污泥水的处理效果。
为了解决上述问题，本实用新型采用如下方案：
一种防沉积式污泥水分离箱，包括箱体及安装于箱体中的磁吸盘，所述磁吸盘包括上磁吸盘及下磁吸盘，多个上磁吸盘平行设置，由共同的上驱动轴连接，上驱动轴的端部连接上驱动电机;多个下磁吸盘平行设置，由共同的下驱动轴连接，下驱动轴的端部连接下驱动电机;所述上磁吸盘与下磁吸盘之间错开设置，上磁吸盘的下部分置于下磁吸盘的上部分之间;所述箱体的底部转动安装有多根平行设置的气泡管，气泡管的端部设有链轮，箱体的底部安装有与驱动所述链轮的链条驱动装置;气泡管的端部与箱体底部外侧的导风管连接，导风管的一端为封闭端，另一端连接风机;所述箱体的顶部安装有刮板，所述刮板上具有间隔布置的刮槽，上磁吸盘的部分盘面置于所述刮槽中。
本实用新型的技术效果在于：
本实用新型的结构简单，箱体中布置上下两侧磁吸盘，经过两次吸附后，防止大部分污泥从箱体中吸出;箱体底部设置可转动的气泡管，防止污泥沉积，促进污泥分散，提高吸附效果。
