申请日2016.12.20
公开(公告)日2017.02.15
IPC分类号C14C3/00; C02F1/52
摘要
本发明公开了一种带废水处理装置的皮革鞣制转笼，包括支撑台面、支撑板、转轴、液压伸缩杆、出料斗、转笼、轴承支架、电机、齿轮、轨道槽、电加热装置、密封盖、控制装置、出料口、进水口、碱液沉淀箱、排水口、上翻盖和集液盘，本发明通过在皮革鞣制转笼的进出料口，设置在皮革鞣制转笼的一端，并在皮革鞣制转笼上安装了辅助出料装置，从而使皮革鞣制转笼使用更加方便，进而提高了皮革鞣制转笼的工作效率;本发明还通过在皮革鞣制转笼上增加了废水处理装置，从而解决了皮革鞣制转笼的废水污染问题。
摘要附图
权利要求书
1.一种带废水处理装置的皮革鞣制转笼，其特征在于：包括支撑台面(1)、支撑板(2)、转轴(3)、液压伸缩杆(4)、出料斗(5)、转笼(6)、轴承支架(7)、电机(8)、齿轮(9)、轨道槽(10)、电加热装置(11)、密封盖(12)、控制装置(13)、出料口(14)、进水口(15)、碱液沉淀箱(16)、排水口(17)、上翻盖(18)和集液盘(19)，所述支撑台面(1)的一端通过转轴(3)与支撑板(2)相连，所述支撑台面(1)的另一端通过液压伸缩杆(4)支撑固定，所述出料斗(5)直接安装在支撑台面(1)上，所述转笼(6)通过齿轮(9)和轴承支架(7)安装在支撑台面(1)上，所述转笼(6)的内部还安装有电加热装置(11)，所述转笼(6)上还设有出料口(14)，所述出料口(14)上安装有密封盖(12)，所述齿轮(9)直接与电机(8)相连，所述转笼(6)的外表面还设有轨道槽(10)，所述齿轮(9)与轨道槽(10)相啮合，所述控制装置(13)分别与液压伸缩杆(4)、电机(8)和电加热装置(11)相连接，所述碱液沉淀箱(16)设置在出料口(14)的下方，所述碱液沉淀箱设有排水口(17)和上翻盖(18)，所述集液盘(19)直接与碱液沉淀箱(16)相连通。
2.如权利要求1所述的一种带废水处理装置的皮革鞣制转笼，其特征在于：所述转笼(6)为中空的圆柱形结构，所述轨道槽(10)设置在转笼(6)的中间部分，所述密封盖(12)上还设有进水口(15)。
3.如权利要求1所述的一种带废水处理装置的皮革鞣制转笼，其特征在于：当支撑台面(1)处于水平状态时，所述转笼(6)也处于水平状态，所述转笼(6)和轴承支架(7)之间为间隙配合。
4.如权利要求1所述的一种带废水处理装置的皮革鞣制转笼，其特征在于：所述液压伸缩杆(4)的数量为两个，且这两个液压伸缩杆(4)分别支撑在支撑台面(1)右端的两侧面。
5.如权利要求1所述的一种带废水处理装置的皮革鞣制转笼，其特征在于：所述出料斗(5)安装在支撑台面(1)右端的中心处，所述转笼(6)的出料口(14)设置在出料斗(5)的正上方。
6.如权利要求1所述的一种带废水处理装置的皮革鞣制转笼，其特征在于：所述出料口(14)的孔径小于转笼(6)的直径，所述转笼(6)安装在轴承支架(7)的一端还设有安装卡槽。
7.如权利要求1所述的一种带废水处理装置的皮革鞣制转笼，其特征在于：所述出料斗(5)上设有若干个出水孔，所述出水孔的孔径大小为5mm-10mm，所述集液盘(19)安装在出料斗(5)的正下方，所述集液盘(19)为漏斗形结构。
说明书
一种带废水处理装置的皮革鞣制转笼
【技术领域】
本发明涉及皮革生产的技术领域，特别是一种带废水处理装置的皮革鞣制转笼的技术领域。
【背景技术】
皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮。革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适，现有皮革的鞣制一般是通过转笼完成的，现有的皮革鞣制转笼的出料口和进料口，一般设置在转笼的圆周面上且不带有出料装置，因此现有皮革鞣制转笼的进出料极不方便，现有的皮革鞣制转笼一般不带有废水处理装置，因此现有皮革鞣制转笼存在废水污染的问题。
【发明内容】
本发明的目的就是为了解决现有技术中的问题，提出一种带废水处理装置的皮革鞣制转笼，本发明不仅结构简单，操作方便，而且进出料较方便，从而提高了皮革鞣制转笼的工作效率。
为实现上述目的，本发明提出了一种带废水处理装置的皮革鞣制转笼，包括支撑台面、支撑板、转轴、液压伸缩杆、出料斗、转笼、轴承支架、电机、齿轮、轨道槽、电加热装置、密封盖、控制装置、出料口、进水口、碱液沉淀箱、排水口、上翻盖和集液盘，所述支撑台面的一端通过转轴与支撑板相连，所述支撑台面的另一端通过液压伸缩杆支撑固定，所述出料斗直接安装在支撑台面上，所述转笼通过齿轮和轴承支架安装在支撑台面上，所述转笼的内部还安装有电加热装置，所述转笼上还设有出料口，所述出料口上安装有密封盖，所述齿轮直接与电机相连，所述转笼的外表面还设有轨道槽，所述齿轮与轨道槽相啮合，所述控制装置分别与液压伸缩杆、电机和电加热装置相连接，所述碱液沉淀箱设置在出料口的下方，所述碱液沉淀箱设有排水口和上翻盖，所述集液盘直接与碱液沉淀箱相连通。
作为优选，所述转笼为中空的圆柱形结构，所述轨道槽设置在转笼的中间部分，所述密封盖上还设有进水口。
作为优选，当支撑台面处于水平状态时，所述转笼也处于水平状态，所述转笼和轴承支架之间为间隙配合。
作为优选，所述液压伸缩杆的数量为两个，且这两个液压伸缩杆分别支撑在支撑台面右端的两侧面。
作为优选，所述出料斗安装在支撑台面右端的中心处，所述转笼的出料口设置在出料斗的正上方。
作为优选，所述出料口的孔径小于转笼的直径，所述转笼安装在轴承支架的一端还设有安装卡槽。
作为优选，所述出料斗上设有若干个出水孔，所述出水孔的孔径大小为5mm-10mm，所述集液盘安装在出料斗的正下方，所述集液盘为漏斗形结构。
本发明的有益效果：本发明通过在皮革鞣制转笼的进出料口，设置在皮革鞣制转笼的一端，并在皮革鞣制转笼上安装了辅助出料装置，从而使皮革鞣制转笼使用更加方便，进而提高了皮革鞣制转笼的工作效率;本发明还通过在皮革鞣制转笼上增加了废水处理装置，从而解决了皮革鞣制转笼的废水污染问题。

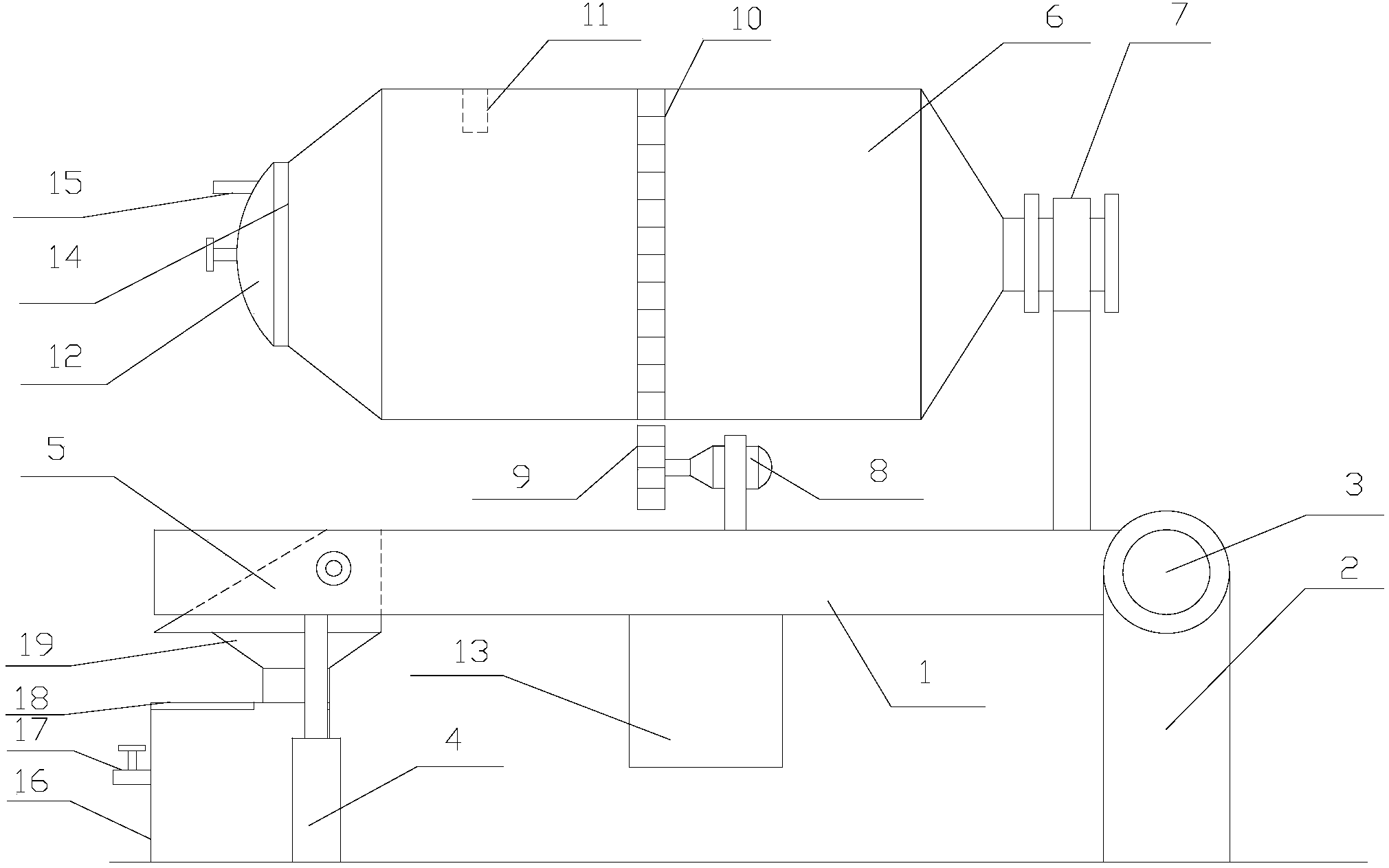

本发明的特征及优点将通过实施例结合附图进行详细说明。
