申请日2016.12.21
公开(公告)日2017.09.05
IPC分类号C02F3/00; C02F3/30
摘要
本实用新型提供一种污水处理设备及系统，涉及污水处理技术领域。其中，污水处理设备包括具有容纳空间的污水处理设备本体，设置于污水处理设备本体内的生化池、膜过滤池和控制室。膜过滤池设置有膜‑生物组件，控制室设置有用于清洗膜‑生物组件的反洗装置和控制反洗装置工作状态的控制装置。反洗装置包括反洗水箱、反洗药箱以及反洗泵，反洗水箱的进水口通过水管与膜过滤池的出水口连接、出水口通过水管与反洗泵的进水口连接，反洗泵的进水口通过水管还与反洗药箱连接，反洗泵的出水口通过水管连接到膜过滤池的内部。通过反洗装置的设置，可以保证膜‑生物组件的清洁，从而使膜‑生物组件保持较高的过滤性能。

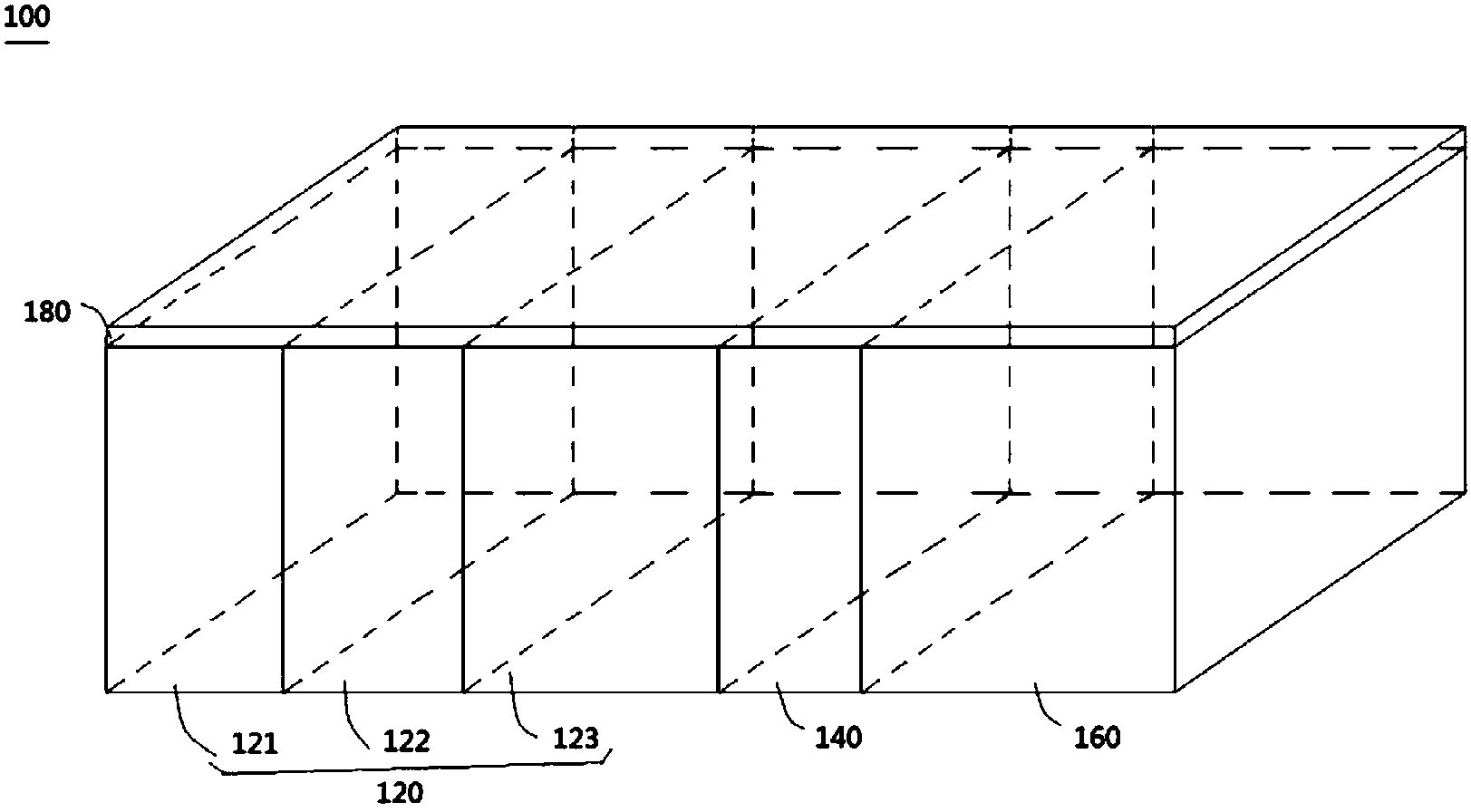

摘要附图
权利要求书
1.一种污水处理设备，其特征在于，包括具有容纳空间的污水处理设备本体，设置于所述污水处理设备本体内的生化池、膜过滤池和控制室，所述生化池、膜过滤池以及控制室从靠近所述污水处理设备本体的进水口一端至远离该进水口一端依次设置;
所述膜过滤池设置有膜-生物组件，所述控制室设置有用于清洗所述膜-生物组件的反洗装置和控制所述反洗装置工作状态的控制装置;
所述反洗装置包括反洗水箱、反洗药箱以及反洗泵，所述反洗水箱的进水口通过水管与所述膜过滤池的出水口连接、出水口通过水管与所述反洗泵的进水口连接，所述反洗泵的进水口通过水管还与所述反洗药箱连接，所述反洗泵的出水口通过水管连接到所述膜过滤池的内部。
2.根据权利要求1所述的污水处理设备，其特征在于，所述控制室还设置有产水泵，所述产水泵的进水口通过水管与所述膜过滤池的出水口连接、出水口通过水管分别与所述反洗水箱的进水口和所述污水处理设备本体的出水口连接;
所述反洗水箱设置有水位检测装置，当所述水位检测装置检测到所述反洗水箱的水位达到预设值时，所述控制装置控制所述产水泵通过所述污水处理设备本体的出水口将产水泵中的水排出所述污水处理设备本体。
3.根据权利要求1或2所述的污水处理设备，其特征在于，所述控制室还设置有加药泵，所述加药泵的进水口与所述反洗药箱的出水口连接、出水口与所述反洗泵的进水口连接。
4.根据权利要求1所述的污水处理设备，其特征在于，所述生化池包括厌氧池、兼氧池和好氧池，所述兼氧池和好氧池底部设置有用于向所述兼氧池和好氧池提供氧气的曝气装置，所述控制室设置有风机，所述风机通过进气管与所述曝气装置连接。
5.根据权利要求4所述的污水处理设备，其特征在于，所述曝气装置为盘式曝气装置，所述盘式曝气装置包括曝气主管和多根曝气支管，所述多根曝气支管并联后通过所述曝气主管与所述进气管连接。
6.根据权利要求4所述的污水处理设备，其特征在于，所述厌氧池、兼氧池和好氧池的内部分别设置有半软性填料，所述半软性填料通过支撑部件固定于所述厌氧池、兼氧池和好氧池。
7.根据权利要求4所述的污水处理设备，其特征在于，所述厌氧池、兼氧池和好氧池的底部分别设置有第一排泥口，所述第一排泥口设置有根据所述控制装置的指令控制所述第一排泥口开闭状态的第一排泥阀;
所述膜过滤池的底部设置有第二排泥口，所述第二排泥口设置有根据所述控制装置的指令控制所述第二排泥口开闭状态的第二排泥阀，所述第二排泥口通过污泥回流泵和污泥回流管与所述生化池的进水口连接。
8.根据权利要求4所述的污水处理设备，其特征在于，所述厌氧池、兼氧池和好氧池从靠近所述污水处理设备本体的进水口一端至远离该进水口一端依次设置，所述兼氧池的出水口通过第一回流泵和水管与所述厌氧池的进水口连接，所述好氧池的出水口通过第二回流泵和水管与所述兼氧池的进水口连接。
9.根据权利要求1所述的污水处理设备，其特征在于，所述污水处理设备还包括储能装置和太阳能发电装置，所述储能装置设置于所述控制室，所述太阳能发电装置设置于所述污水处理设备本体的外表面;
所述储能装置的输入端与所述太阳能发电装置的输出端连接、输出端与所述控制装置的电源端和所述反洗泵的电源端连接。
10.一种污水处理系统，其特征在于，包括调节池和权利要求1-9任意一项所述的污水处理设备，所述调节池通过提升泵和水管与所述污水处理设备连接。
说明书
一种污水处理设备及系统
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种污水处理设备及系统。
背景技术
随着经济与工业的不断发展，环境污染日益严重，例如，水资源污染、空气污染等。而在各种环境污染中，水资源污染尤为严重。
现有技术中，一般采用污水处理设备对生活污水和工业排水进行过滤、分解等措施，以使经处理的水不会对环境造成危害。为了提高污水处理设备的性能，在该设备中一般会设置多层次的处理装置，例如，生化池、过滤池等。
在现有技术中，膜过滤池采用膜-生物组件为过滤装置，具有良好的过滤性能。发明人经研究发现，由于污水的成分相对比较复杂，存在着许多难以分解或降解的成分，当这些难以分解或降解的成分附着在膜-生物组件上时，将导致膜-生物组件的过滤性能极大地降低，从而影响污水处理设备的除污能力。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种污水处理设备，通过设置反洗装置，可以保证膜-生物组件的清洁，从而使膜-生物组件保持较高的过滤性能。
本实用新型的另一目的在于提供一种污水处理系统，通过设置反洗装置，可以保证膜-生物组件的清洁，从而使膜-生物组件保持较高的过滤性能。
为实现上述目的，本实用新型实施例采用如下技术方案：
一种污水处理设备，包括具有容纳空间的污水处理设备本体，设置于所述污水处理设备本体内的生化池、膜过滤池和控制室，所述生化池、膜过滤池以及控制室从靠近所述污水处理设备本体的进水口一端至远离该进水口一端依次设置。
所述膜过滤池设置有膜-生物组件，所述控制室设置有用于清洗所述膜-生物组件的反洗装置和控制所述反洗装置工作状态的控制装置。
所述反洗装置包括反洗水箱、反洗药箱以及反洗泵，所述反洗水箱的进水口通过水管与所述膜过滤池的出水口连接、出水口通过水管与所述反洗泵的进水口连接，所述反洗泵的进水口通过水管还与所述反洗药箱连接，所述反洗泵的出水口通过水管连接到所述膜过滤池的内部。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述控制室还设置有产水泵，所述产水泵的进水口通过水管与所述膜过滤池的出水口连接、出水口通过水管分别与所述反洗水箱的进水口和所述污水处理设备本体的出水口连接。
所述反洗水箱设置有水位检测装置，当所述水位检测装置检测到所述反洗水箱的水位达到预设值时，所述控制装置控制所述产水泵通过所述污水处理设备本体的出水口将产水泵中的水排出所述污水处理设备本体。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述控制室还设置有加药泵，所述加药泵的进水口与所述反洗药箱的出水口连接、出水口与所述反洗泵的进水口连接。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述生化池包括厌氧池、兼氧池和好氧池，所述兼氧池和好氧池底部设置有用于向所述兼氧池和好氧池提供氧气的曝气装置，所述控制室设置有风机，所述风机通过进气管与所述曝气装置连接。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述曝气装置为盘式曝气装置，所述盘式曝气装置包括曝气主管和多根曝气支管，所述多根曝气支管并联后通过所述曝气主管与所述进气管连接。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述厌氧池、兼氧池和好氧池的内部分别设置有半软性填料，所述半软性填料通过支撑部件固定于所述厌氧池、兼氧池和好氧池。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述厌氧池、兼氧池和好氧池的底部分别设置有第一排泥口，所述第一排泥口设置有根据所述控制装置的指令控制所述第一排泥口开闭状态的第一排泥阀;
所述膜过滤池的底部设置有第二排泥口，所述第二排泥口设置有根据所述控制装置的指令控制所述第二排泥口开闭状态的第二排泥阀，所述第二排泥口通过污泥回流泵和污泥回流管与所述生化池的进水口连接。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述厌氧池、兼氧池和好氧池从靠近所述污水处理设备本体的进水口一端至远离该进水口一端依次设置，所述兼氧池的出水口通过第一回流泵和水管与所述厌氧池的进水口连接，所述好氧池的出水口通过第二回流泵和水管与所述兼氧池的进水口连接。
在本实用新型实施例较佳的选择中，在上述污水处理设备中，所述污水处理设备还包括储能装置和太阳能发电装置，所述储能装置设置于所述控制室，所述太阳能发电装置设置于所述污水处理设备本体的外表面。
所述储能装置的输入端与所述太阳能发电装置的输出端连接、输出端与所述控制装置的电源端和所述反洗泵的电源端连接。
在上述基础上，本实用新型实施例还提供了一种污水处理系统，包括调节池和上述污水处理设备，所述调节池通过提升泵和水管与所述污水处理设备连接。
本实用新型提供一种污水设备及系统，通过设置控制装置和反洗装置，及时对膜-生物组件进行清洗，可以保证膜-生物组件的清洁，从而使膜-生物组件保持较高的过滤性能，进而提高污水处理设备的实用性。
进一步地，通过设置第一回流泵和第二回流泵，可以对污水进行多次分解处理，以使污水中部分难以分解的成分在得到多次分解处理后可以分解为不具有污染性质的成分，进一步提高了污水处理设备的实用性。
为使本实用新型的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。
