申请日2016.12.21
公开(公告)日2017.07.11
IPC分类号C02F11/00; C02F11/04
摘要
本实用新型公开了一种木质纤维水洗污泥处理的制备装置，包括制备装置本体和抽泥管，所述制备装置本体右侧安装有沉淀箱，所述沉淀箱上侧设置有进液管，且进液管上安装有电磁阀，所述抽泥管一端延伸至沉淀箱内部底侧，所述抽泥管另一端和制备装置本体连接，所述制备装置本体上侧安装有加药管，且加药管上安装有电磁阀，所述制备装置本体上侧安装有电动机，所述电动机通过联轴器和搅拌轴连接，所述搅拌轴两侧焊接有搅拌叶，所述制备装置本体内部底侧设置有加热器。本实用新型通过搅拌轴两侧通过焊接有连接杆，连接杆一侧焊接有刮板，刮板一侧设置有软垫，能够很好的实现对内部的清洗，而且软垫能够避免损坏制备装置本体内部。

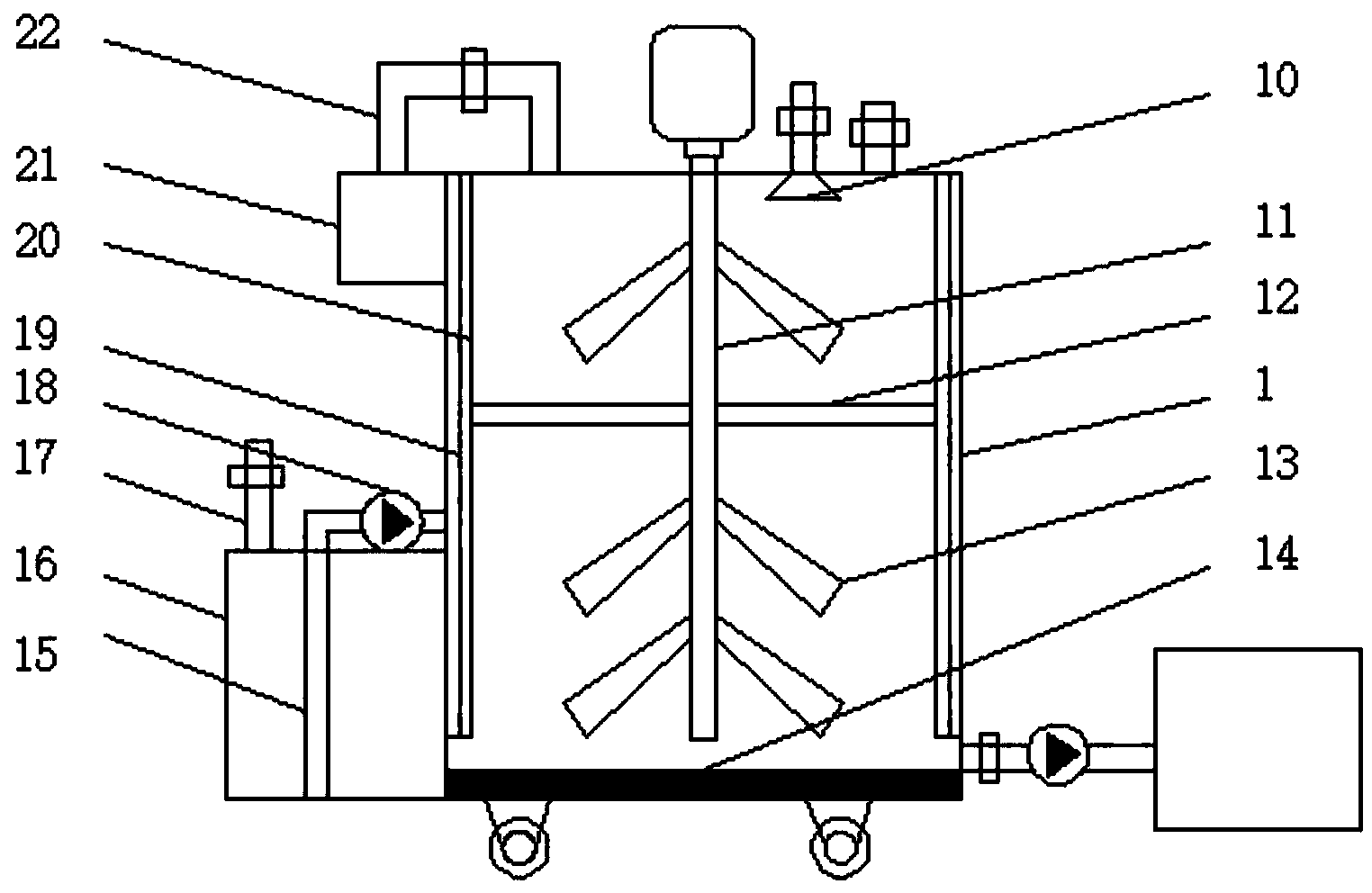

摘要附图
权利要求书
1.一种木质纤维水洗污泥处理的制备装置，包括制备装置本体(1)和抽泥管(15)，其特征在于：所述制备装置本体(1)下侧安装有万向轮(3)，所述制备装置本体(1)右侧安装有沉淀箱(16)，所述沉淀箱(16)上侧设置有进液管(17)，且进液管(17)上安装有电磁阀(4)，所述抽泥管(15)一端延伸至沉淀箱(16)内部底侧，所述抽泥管(15)另一端和制备装置本体(1)连接，所述制备装置本体(1)上侧安装有加药管(7)，且加药管(7)上安装有电磁阀(4)，所述制备装置本体(1)上侧安装有电动机(9)，所述电动机(9)通过联轴器和搅拌轴(11)连接，所述搅拌轴(11)两侧焊接有搅拌叶(13)，所述制备装置本体(1)内部底侧设置有加热器(14)。
2.根据权利要求1所述的一种木质纤维水洗污泥处理的制备装置，其特征在于：所述搅拌轴(11)两侧通过焊接有连接杆(12)，所述连接杆(12)一侧焊接有刮板(20)，所述刮板(20)一侧设置有软垫(19)。
3.根据权利要求1所述的一种木质纤维水洗污泥处理的制备装置，其特征在于：所述制备装置本体(1)上侧通过臭气管(22)和臭气处理装置(21)连接，所述臭气处理装置(21)位于制备装置本体(1)一侧，所述臭气管(22)上安装有电磁阀(4)。
4.根据权利要求1所述的一种木质纤维水洗污泥处理的制备装置，其特征在于：所述制备装置本体(1)通过排出管(5)和污泥发酵装置(6)连接，所述排出管(5)上安装有污泥泵(18)。
5.根据权利要求1所述的一种木质纤维水洗污泥处理的制备装置，其特征在于：所述制备装置本体(1)上侧安装有清洗管(8)，所述清洗管(8)上安装有喷头(10)，所述清洗管(8)上安装有电磁阀(4)。
6.根据权利要求1所述的一种木质纤维水洗污泥处理的制备装置，其特征在于：所述制备装置本体(1)前表面嵌装有观察窗(2)。
说明书
一种木质纤维水洗污泥处理的制备装置
技术领域
本实用新型涉及污泥处理设备技术领域，具体为一种木质纤维水洗污泥处理的制备装置。
背景技术
目前，木质纤维水洗污泥处理的制备装置是木质纤维加工中经常使用到的，现有的木质纤维水洗污泥处理的制备装置存在着许多缺陷，例如无法很好的对处理过程中产生的臭气进行处理，污染了空气，无法很好的进行清洗，而且无法观察清洗的状况，无法对处理后的污泥进行利用，实用性较差。
实用新型内容
本实用新型的目的在于提供一种木质纤维水洗污泥处理的制备装置，以解决上述背景技术中提出的造成空气污染、清洗不方便和无法很好的利用污泥问题。
为实现上述目的，本实用新型提供如下技术方案：一种木质纤维水洗污泥处理的制备装置，包括制备装置本体和抽泥管，所述制备装置本体下侧安装有万向轮，所述制备装置本体右侧安装有沉淀箱，所述沉淀箱上侧设置有进液管，且进液管上安装有电磁阀，所述抽泥管一端延伸至沉淀箱内部底侧，所述抽泥管另一端和制备装置本体连接，所述制备装置本体上侧安装有加药管，且加药管上安装有电磁阀，所述制备装置本体上侧安装有电动机，所述电动机通过联轴器和搅拌轴连接，所述搅拌轴两侧焊接有搅拌叶，所述制备装置本体内部底侧设置有加热器。
优选的，所述搅拌轴两侧通过焊接有连接杆，所述连接杆一侧焊接有刮板，所述刮板一侧设置有软垫。
优选的，所述制备装置本体上侧通过臭气管和臭气处理装置连接，所述臭气处理装置位于制备装置本体一侧，所述臭气管上安装有电磁阀。
优选的，所述制备装置本体通过排出管和污泥发酵装置连接，所述排出管上安装有污泥泵。
优选的，所述制备装置本体上侧安装有清洗管，所述清洗管上安装有喷头，所述清洗管上安装有电磁阀。
优选的，所述制备装置本体前表面嵌装有观察窗。
与现有技术相比，本实用新型的有益效果是：该设备通过搅拌轴两侧通过焊接有连接杆，连接杆一侧焊接有刮板，刮板一侧设置有软垫，能够很好的实现对内部的清洗，而且软垫能够避免损坏制备装置本体内部，通过制备装置本体上侧通过臭气管和臭气处理装置连接，臭气处理装置位于制备装置本体一侧，臭气管上安装有电磁阀，能够实现对臭气进行处理，避免了影响污染空气，通过制备装置本体通过排出管和污泥发酵装置连接，排出管上安装有污泥泵，能够实现将污泥进行发酵处理，从而实现污泥的再次利用，通过制备装置本体上侧安装有清洗管，清洗管上安装有喷头，清洗管上安装有电磁阀，能够很好的实现对内部的清洗，通过制备装置本体前表面嵌装有观察窗，能够很好的观察内部的清洗状况，提高了实用性，且结构简单，设计合理。
