申请日2016.11.22
公开(公告)日2017.02.08
IPC分类号C02F9/08
摘要
本发明公开了一种动压式脱泥的污水处理溶气机，包括溶气机本体;溶气机本体主要是由污水进口、溶气水出口、污泥排口、变频电机和旋转轴构成，旋转轴底部两侧对称固定连接有连接杆，连接杆末端套设有滑动套杆，溶气机本体内底部设置有杀菌灯;旋转轴中部表面设置有外螺纹，溶气机本体内部中部横向设置有滑动板，滑动板侧边固定连接有密封圈，滑动板中间通过轴承座与旋转轴连接，轴承座内壁上设置有内螺纹，溶气机本体内位于滑动板顶部设置有多个撞击板，溶气机本体内顶部设置有转动圈。该污水处理溶气机避免了使用脱泥机对污水进行前处理，大大简化了污水的处理程序，且污水在溶气机内部雾化后进行溶气，溶气效率高。
权利要求书

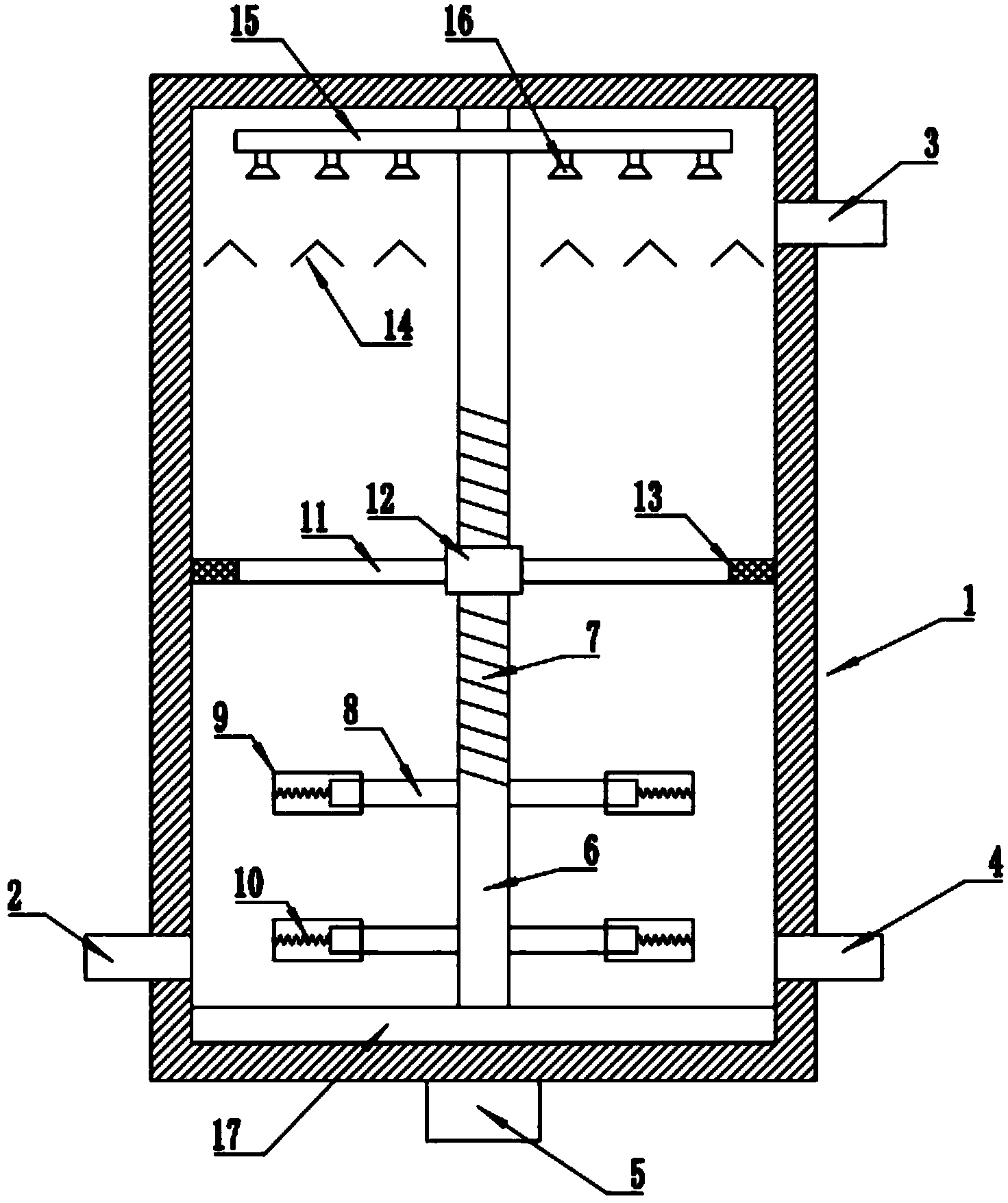

1.一种动压式脱泥的污水处理溶气机，包括溶气机本体(1);所述溶气机本体(1)主要是由污水进口(2)、溶气水出口(3)、污泥排口(4)、变频电机(5)和旋转轴(6)构成，其特征在于，所述溶气机本体(1)底部通过螺栓固定方式固定连接有变频电机(5)，溶气机本体(1)内部竖向设置有旋转轴(6)，旋转轴(6)与变频电机(5)旋转部连接;所述旋转轴(6)底部两侧对称固定连接有连接杆(8)，连接杆(8)末端套设有滑动套杆(9)所述溶气机本体(1)内底部设置有杀菌灯(17)，杀菌灯(17)与溶气机本体(1)外侧电源电性连接;所述旋转轴(6)中部表面设置有外螺纹(7)，溶气机本体(1)内部中部横向设置有滑动板(11)，滑动板(11)表面均匀布设有多个微孔，滑动板(11)侧边上通过热压及粘贴方式固定连接有密封圈(13)，所述滑动板(11)中间通过轴承座(12)与旋转轴(6)连接，轴承座(12)内壁上设置有内螺纹，所述溶气机本体(1)内位于滑动板(6)顶部设置有多个撞击板(14)，所述溶气机本体(1)内顶部设置有转动圈(15)，转动圈(15)下表面固定连接有多个喷头(16)，转动圈(15)与溶气机本体(1)外侧的溶气罐连通，所述溶气机本体(1)左侧侧壁下方设置有污水进口(2)，溶气机本体(1)右侧侧壁下方设置有污泥排口(4)，溶气机本体(1)右侧侧壁上设置有溶气水出口(3);所述污水进口(2)、溶气水出口(3)以及污泥排口(4)与溶气机本体(1)连通且设置有阀门，所述滑动套杆(9)为中空结构，滑动套杆(9)顶部内壁与连接杆(8)末端通过弹簧(10)连接。
2.根据权利要求1所述的一种动压式脱泥的污水处理溶气机，其特征在于，所述撞击板(14)为折弯结构，撞击板(14)与溶气机本体(1)内壁固定连接。
3.根据权利要求1所述的一种动压式脱泥的污水处理溶气机，其特征在于，所述转动圈(15)为圆形管状组成。
说明书
一种动压式脱泥的污水处理溶气机
技术领域
本发明涉及污水处理设备领域，具体是一种动压式脱泥的污水处理溶气机。
背景技术
随着我国经济的飞速发展，环境污染现象也越来越严重，每天人们都会产生大量的污水，这些污水如果不进行有效处理排入环境会造成严重的环境污染。
在污水处理中，溶气是污水处理较为常见的处理方式，污水溶气以后可将污水中细小颗粒去除，以达到良好的污水处理效果。
现有的污水溶气之前，需要通过机械作用将污水进行脱泥处理，增加了污水处理的操作过程，程序复杂，且现有的污水溶气方式通过高压空气溶解到污水中，污水的溶气效率低，达不到理想中的容器效果。
发明内容
本发明的目的在于提供一种动压式脱泥的污水处理溶气机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种动压式脱泥的污水处理溶气机，包括溶气机本体;所述溶气机本体主要是由污水进口、溶气水出口、污泥排口、变频电机和旋转轴构成，所述溶气机本体底部通过螺栓固定方式固定连接有变频电机，溶气机本体内部竖向设置有旋转轴，旋转轴与变频电机旋转部连接;所述旋转轴底部两侧对称固定连接有连接杆，连接杆末端套设有滑动套杆所述溶气机本体内底部设置有杀菌灯，杀菌灯与溶气机本体外侧电源电性连接;所述旋转轴中部表面设置有外螺纹，溶气机本体内部中部横向设置有滑动板，滑动板表面均匀布设有多个微孔，滑动板侧边上通过热压及粘贴方式固定连接有密封圈，所述滑动板中间通过轴承座与旋转轴连接，轴承座内壁上设置有内螺纹，所述溶气机本体内位于滑动板顶部设置有多个撞击板，所述溶气机本体内顶部设置有转动圈，转动圈下表面固定连接有多个喷头，转动圈与溶气机本体外侧的溶气罐连通。
作为本发明进一步的方案：所述溶气机本体左侧侧壁下方设置有污水进口，溶气机本体右侧侧壁下方设置有污泥排口，溶气机本体右侧侧壁上设置有溶气水出口;所述污水进口、溶气水出口以及污泥排口与溶气机本体连通且设置有阀门。
作为本发明再进一步的方案：所述滑动套杆为中空结构，滑动套杆顶部内壁与连接杆末端通过弹簧连接。
作为本发明再进一步的方案：所述撞击板为折弯结构，撞击板与溶气机本体内壁固定连接。
作为本发明再进一步的方案：所述转动圈为圆形管状组成。
与现有技术相比，本发明的有益效果是：该污水处理溶气机避免了使用脱泥机对污水进行前处理，大大简化了污水的处理程序，操作方便，且污水在溶气机内部雾化后进行溶气，溶气效率高。
