申请日2016.10.31
公开(公告)日2017.03.15
IPC分类号C02F9/08
摘要
一种一体化废水净化装置，包括前净化罐、中净化罐、后净化罐、可移动机架、支撑架，所述前净化罐、中净化罐、后净化罐底端分别通过支撑架由左至右依次装置在可移动机架上端;所述可移动机架顶端左侧装置牵引环;所述前净化罐左上端装置废水进水管，底端中间通过第一输水管连接中净化罐左上端;所述中净化罐底端中间通过第二输水管连接后净化罐左上端;所述后净化罐底端中间装置净化水排水管。本发明可以有效净化水中的脏污，并且可以有效清除水中的细菌与各类致病菌，使得净化后的水可以循环利用，既节约了水资源，又可以防止污水直接排放对环境造成的污染。

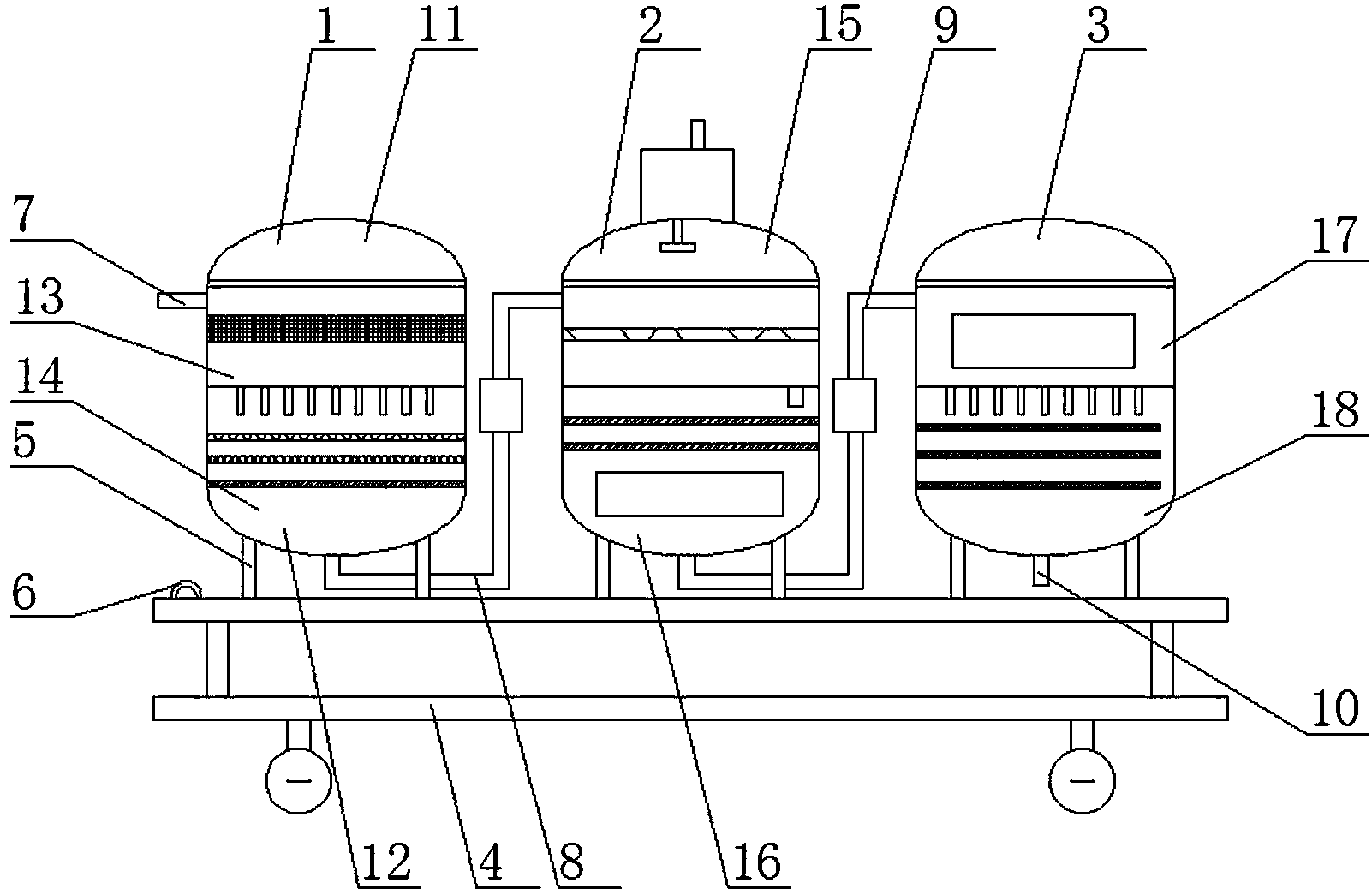

摘要附图
权利要求书
1.一种一体化废水净化装置，包括前净化罐、中净化罐、后净化罐、可移动机架、支撑架，其特征在于：所述前净化罐、中净化罐、后净化罐底端分别通过支撑架由左至右依次装置在可移动机架上端;所述可移动机架顶端左侧装置牵引环;所述前净化罐左上端装置废水进水管，底端中间通过第一输水管连接中净化罐左上端;所述中净化罐底端中间通过第二输水管连接后净化罐左上端;所述后净化罐底端中间装置净化水排水管;所述前净化罐、中净化罐、后净化罐皆由罐盖、罐体构成，所述罐盖通过翻转件连接在罐体顶端右侧。
2.根据权利要求1所述的一种一体化废水净化装置，其特征在于：所述前净化罐内部上端为粗滤室，内部下端为精密过滤室;所述粗滤室与精密过滤室中间通过多根细输水管连接;所述粗滤室内部装置不锈钢过滤筐;所述精密过滤室内部由上至下装置不锈钢金属过滤网、纤维棉过滤网、陶瓷微孔过滤网。
3.根据权利要求1所述的一种一体化废水净化装置，其特征在于：所述中净化罐内部上端为药剂反应室，内部下端为纯水室;所述药剂反应室内部装置阻挡漏水板;所述中净化罐罐盖上端装置药剂添加装置;所述纯水室内部上端装置上下两层活性炭吸附过滤网，内部下端装置混合离子交换器。
4.根据权利要求1所述的一种一体化废水净化装置，其特征在于：所述后净化罐内部上端为臭氧灭菌室，内部下端为紫外灭菌室;所述臭氧灭菌室底端通过多根细输水管连接紫外灭菌室;所述臭氧灭菌室内部装置臭氧发生器;所述紫外灭菌室内部装置多根紫外线照射灭菌灯管。
5.根据权利要求1所述的一种一体化废水净化装置，其特征在于：所述第一输水管、第二输水管上各装置一个抽水泵。
说明书
一种一体化废水净化装置
技术领域
本发明涉及一种净化装置，特别是涉及一种一体化废水净化装置。
背景技术
随着社会经济的不断发展，人民群众对文化体育锻炼的要求也越来越高。游泳作为一种全方位的健身方式，越来越受到大众的青睐。尤其在炎热的夏日，游泳更是人们户外运动的首选。但是，由于游泳过程中游泳者身体与池水直接接触，池水的水质对游泳群体的健康有着直接的影响。同时人体在游泳池时的浸泡过程中，体表会有大量脏物及分泌物脱落溶解于水中，使池水受污染，这些污染物中包含着大量的细菌和各种致病菌。通常情况下，为保证游泳池的水质安全，直接将泳池中的水整体进行更换。这样既浪费水资源，又污染环境。
发明内容
本发明的目的是提供一种一体化废水净化装置，可以有效净化水中的脏污，并且可以有效清除水中的细菌与各类致病菌，使得净化后的水可以循环利用，既节约了水资源，又可以防止污水直接排放对环境造成的污染。
本发明的目的通过以下技术方案来实现：
一种一体化废水净化装置，包括前净化罐、中净化罐、后净化罐、可移动机架、支撑架，所述前净化罐、中净化罐、后净化罐底端分别通过支撑架由左至右依次装置在可移动机架上端;所述可移动机架顶端左侧装置牵引环;所述前净化罐左上端装置废水进水管，底端中间通过第一输水管连接中净化罐左上端;所述中净化罐底端中间通过第二输水管连接后净化罐左上端;所述后净化罐底端中间装置净化水排水管;所述前净化罐、中净化罐、后净化罐皆由罐盖、罐体构成，所述罐盖通过翻转件连接在罐体顶端右侧。
所述前净化罐内部上端为粗滤室，内部下端为精密过滤室;所述粗滤室与精密过滤室中间通过多根细输水管连接;所述粗滤室内部装置不锈钢过滤筐;所述精密过滤室内部由上至下装置不锈钢金属过滤网、纤维棉过滤网、陶瓷微孔过滤网。
所述中净化罐内部上端为药剂反应室，内部下端为纯水室;所述药剂反应室内部装置阻挡漏水板;所述中净化罐罐盖上端装置药剂添加装置;所述纯水室内部上端装置上下两层活性炭吸附过滤网，内部下端装置混合离子交换器。
所述后净化罐内部上端为臭氧灭菌室，内部下端为紫外灭菌室;所述臭氧灭菌室底端通过多根细输水管连接紫外灭菌室;所述臭氧灭菌室内部装置臭氧发生器;所述紫外灭菌室内部装置多根紫外线照射灭菌灯管。
本发明的有益效果：本发明的一种一体化废水净化装置，可以有效净化水中的脏污，并且可以有效清除水中的细菌与各类致病菌，使得净化后的水可以循环利用，既节约了水资源，又可以防止污水直接排放对环境造成的污染。
本发明的一种一体化废水净化装置，其工作原理为：废水首先通过废水进水管进入至前净化罐内部，经前净化罐内部粗滤室的不锈钢过滤筐过滤、精密过滤室内部的不锈钢金属过滤网、纤维棉过滤网、陶瓷微孔过滤网过滤后，通过带有抽水泵的第一输水管进入至中净化罐内部，经中净化罐内部的药剂反应室药剂过滤灭菌后，再经中净化罐纯水室内部的混合离子交换器净化后，从带有抽水泵的第二输水管进入至后净化罐内部，经后净化罐内部的臭氧灭菌室与紫外灭菌室二次灭菌后，从净化水排水管排出使用。
