申请日2016.10.31
公开(公告)日2017.03.15
IPC分类号G06F19/00
摘要
本发明公开一种用于城市污水处理管网动态负载均衡的方法：1)确定各污水处理厂的日最大污水处理量Max1、Max2、……Maxn;2)将污水管网中的污水日流量X分配至各污水处理厂;其中Z1、Z2、……Zn分别表示各污水处理厂处理污水的百分比，Z1+Z2+……+Zn=100%;3)计算各污水处理厂当前的污水日流量ZiX，其中1≤i≤n;4)将各污水处理厂当前的污水日流量ZiX与最大污水处理量Maxi进行比较，当m个污水处理厂的当前污水日流量ZiX大于日最大污水处理量Maxi时，控制该m个污水处理厂的Zi减小，使当前污水日流量ZiX等于日最大污水处理量Maxi，控制剩余的n‑m个污水处理厂的Zi增大，控制各污水处理厂的污水日流量总和等于污水管网中的污水日流量，回到步骤3)，其中，m≤n。

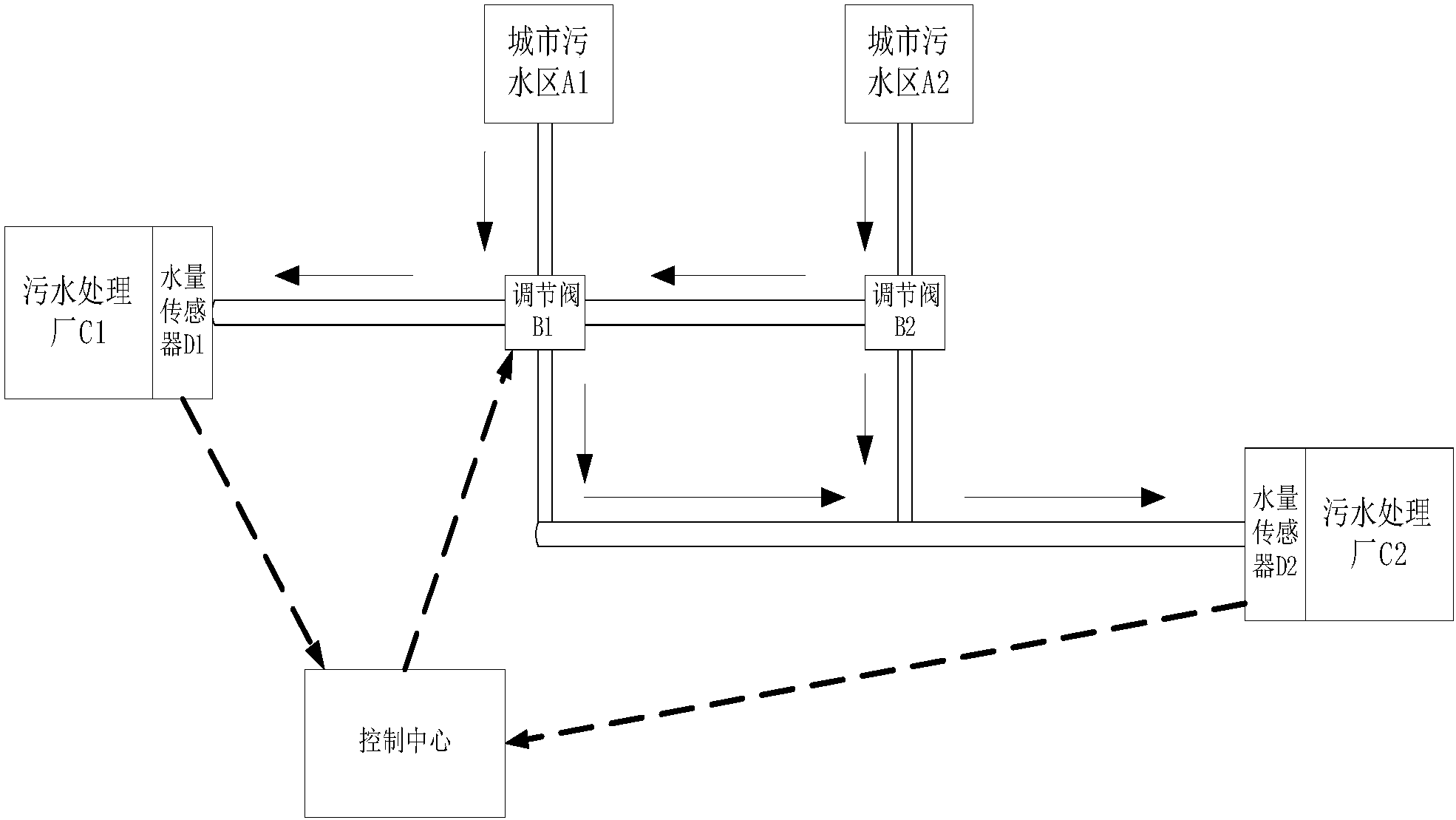

摘要附图
权利要求书
1.一种用于城市污水处理管网动态负载均衡的方法，其特征在于：
1)确定各污水处理厂的日最大污水处理量Max1、Max2、……Maxn;
2)将污水管网中的污水日流量X按照Z1、Z2、……Zn的比例分配至各污水处理厂;其中Z1、Z2、……Zn分别表示各污水处理厂处理的污水日流量占污水管网中的污水日流量X的百分比，Z1+Z2+……+Zn=100%;
3)计算各污水处理厂当前的污水日流量ZiX，其中1≤i≤n;
4)将各污水处理厂当前的污水日流量ZiX与最大污水处理量Maxi进行比较，
当各污水处理厂当前的污水日流量ZiX均不大于日最大污水处理量Maxi时，保持当前分配状态，
当m个污水处理厂的当前污水日流量ZiX大于日最大污水处理量Maxi时，控制该m个污水处理厂的Zi减小，使当前污水日流量ZiX等于日最大污水处理量Maxi，控制剩余的n-m个污水处理厂的Zi增大，控制各污水处理厂的污水日流量总和等于污水管网中的污水日流量，回到步骤3)，其中，m≤n。
2.如权利要求1所述用于城市污水处理管网动态负载均衡的方法，其特征在于：当各污水处理厂的日最大污水处理量之和小于污水管网中的污水日流量时，控制Z1：Z2：……Zn=Max1：Max2：……Maxn。
3.如权利要求1所述用于城市污水处理管网动态负载均衡的方法，其特征在于：Max1、Max2、……Maxn的数值依次增大或减小，Z1、Z2、……Zn的初始值相等。
4.一种用于城市污水处理管网动态负载均衡的系统，其特征在于：包括污水管网、与污水管网连通的若干污水处理厂以及用于控制各所述污水处理厂污水日流量的控制中心;
其中，所述污水处理厂与所述污水管网连通的入水口设置有水量监测传感器，所述污水管网与各所述污水处理厂通过调节阀连通;所述调节阀用于调节污水管网流入对应的污水处理厂的流量;
所述水量监测传感器与所述控制中心通讯连接，所述控制中心控制所述调节阀的开度。
5.如权利要求4所述用于城市污水处理管网动态负载均衡的系统，其特征在于：所述系统还包括若干污水生产点，所述污水生产点包括生活污水、工业污水，各所述污水生产点与所述污水管网连通。
6.如权利要求4所述用于城市污水处理管网动态负载均衡的系统，其特征在于：所述调节阀包括阀壳和与所述阀壳配合的阀芯阀芯，所述阀壳上设置有一个入口和两个出口，所述阀芯包括与两个出口相适配的出口阀板以及与两个所述出口阀板传动连接的出口驱动装置，当所述出口驱动装置驱动其中一个出口阀板完全打开时，另一个出口阀板完全关闭;所述调节阀的入口与污水管网连通，所述调节阀的两个出口分别与两个污水处理厂的管网连通。
7.如权利要求6所述用于城市污水处理管网动态负载均衡的系统，其特征在于：所述阀芯还包括设置在所述入口的阀板和驱动所述入口阀板的入口驱动装置。
说明书
用于城市污水处理管网动态负载均衡的方法及系统
技术领域
本发明涉及一种用于城市污水处理管网动态负载均衡的方法及系统。
背景技术
在城市污水处理过程中，一般都会建立好几个污水处理厂，处理城市的生活和工业污水。城市的生活和工业污水经过城市的市政污水管网流入各个污水处理厂。由于污水处理厂分布在城市的四周，每个污水处理厂周边的生活工业污水情况各不相同，有的污水量很多，有的污水量较少。由于现在污水在管道里流动不受控制，所以会导致有的污水处理厂过饱和，超过自己的出来能力;有的污水处理厂处理量不足，设备闲置。
发明内容
针对上述问题，本发明提供一种保持城市污水管网负载均衡的用于城市污水处理管网动态负载均衡的方法。
为达到上述目的，本发明用于城市污水处理管网动态负载均衡的方法如下：
1)确定各污水处理厂的日最大污水处理量Max1、Max2、……Maxn;
2)将污水管网中的污水日流量X按照Z1、Z2、……Zn的比例分配至各污水处理厂;其中Z1、Z2、……Zn分别表示各污水处理厂处理的污水日流量占污水管网中的污水日流量X的百分比，Z1+Z2+……+Zn=100%;
3)计算各污水处理厂当前的污水日流量ZiX，其中1≤i≤n;
4)将各污水处理厂当前的污水日流量ZiX与最大污水处理量Maxi进行比较，
当各污水处理厂当前的污水日流量ZiX均不大于日最大污水处理量Maxi时，保持当前分配状态，
当m个污水处理厂的当前污水日流量ZiX大于日最大污水处理量Maxi时，控制该m个污水处理厂的Zi减小，使当前污水日流量ZiX等于日最大污水处理量Maxi，控制剩余的n-m个污水处理厂的Zi增大，控制各污水处理厂的污水日流量总和等于污水管网中的污水日流量，回到步骤3)，其中，m≤n。
进一步地，当各污水处理厂的日最大污水处理量之和小于污水管网中的污水日流量时，控制Z1：Z2：……Zn=Max1：Max2：……Maxn。
进一步地，Max1、Max2、……Maxn的数值依次增大或减小，Z1、Z2、……Zn的初始值相等。
本发明用于城市污水处理管网动态负载均衡的方法能够动态的调整污水管网中的污水流向，通过动态的调整各个污水处理厂的污水日流量保证各个污水处理厂不会超负荷运行。
为达到上述目的，本发明用于城市污水处理管网动态负载均衡的系统，包括污水管网、与污水管网连通的若干污水处理厂以及用于控制各所述污水处理厂污水日流量的控制中心;
其中，所述污水处理厂与所述污水管网连通的入水口设置有水量监测传感器，所述污水管网与各所述污水处理厂通过调节阀连通;所述调节阀用于调节污水管网流入对应的污水处理厂的流量;
所述水量监测传感器与所述控制中心通讯连接，所述控制中心控制所述调节阀的开度。
进一步地，所述系统还包括若干污水生产点，所述污水生产点包括生活污水、工业污水，各所述污水生产点与所述污水管网连通。
进一步地，所述调节阀包括阀壳和与所述阀壳配合的阀芯阀芯，所述阀壳上设置有一个入口和两个出口，所述阀芯包括与两个出口相适配的出口阀板以及与两个所述出口阀板传动连接的出口驱动装置，当所述出口驱动装置驱动其中一个出口阀板完全打开时，另一个出口阀板完全关闭;所述调节阀的入口与污水管网连通，所述调节阀的两个出口分别与两个污水处理厂的管网连通。
进一步地，所述阀芯还包括设置在所述入口的阀板和驱动所述入口阀板的入口驱动装置。
本发明用于城市污水处理管网动态负载均衡的方法能够通过调节阀对污水管网中的污水的流向进行控制，能够随时调整各个污水处理厂所处理的污水管网中的水量比例，这样，能够保证各个污水处理厂的处理水量在其处理范围内，不会超负荷运行。
