申请日2016.10.31
公开(公告)日2017.01.04
IPC分类号C02F9/14
摘要
本发明公开一种污水净化方法，主要针对污水处理厂建设周期内不能进行污水处理的问题，提出了一种处理短时间水体污染的污水净化方法，包括暗涵段接触氧化和暗涵出口生态拦截墙;其中，暗涵段接触氧化包括：1)通过格栅去除漂浮物;2)对经过格栅的水体进行沉淀处理，进一步去除漂浮物;3)对经过沉淀处理的水体进行曝气;4)控制人工水草飘带在曝气点的上方飘浮;5)人工水草飘带的表面产生生物膜，生物膜中的微生物对水体中的有机物进行分解;暗涵出口生态拦截墙包括：1)通过生态拦截墙填料对水体进行吸附和过滤;2)通过生态拦截墙上种植的植物吸收水体中的营养盐。本发明对水体污染有很明显的净化效果。

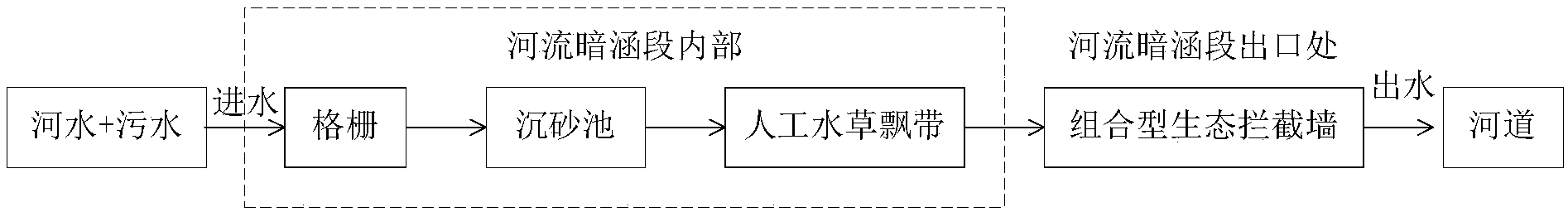

摘要附图
权利要求书
1.一种污水净化方法，其特征在于：包括暗涵段接触氧化和暗涵出口生态拦截墙;其中，
暗涵段接触氧化包括：
1)通过格栅去除漂浮物;
2)对经过格栅的水体进行沉淀处理，进一步去除漂浮物;
3)对经过沉淀处理的水体进行曝气;
4)控制人工水草飘带在曝气点的上方飘浮;
5)人工水草飘带的表面产生生物膜，生物膜中的微生物对水体中的有机物进行分解;
暗涵出口生态拦截墙包括：
1)通过生态拦截墙填料对水体进行吸附和过滤;
2)通过生态拦截墙上种植的植物吸收水体中的营养盐。
2.一种原位临时净化集成系统，其特征在于：包括设置在暗涵段的接触氧化段和设置在暗涵出口的生态拦截墙;其中，
所述接触氧化段包括沿水体的流动方向依次设置的用于去除水中漂浮物的格栅、用于对水体进行沉淀的砂池和用于对水体曝气的曝气区域;
所述曝气区域包括曝气装置和分解装置，所述曝气装置包括若干设置在水体底部的曝气口，所述分解装置包括若干人工水草飘带、与各所述水草飘带底端连接的飘带支架以及用于将所述飘带支架固定在水体底部的固定支架;
所述生态拦截墙包括若干固定桩、与各所述固定桩连接的至少一个笼网、设置在所述笼网内的填料以及种植在填料顶部的植物。
3.如权利要求2所述原位临时净化集成系统，其特征在于：所述人工水草飘带长80cm，宽5cm，相邻两条人工水草飘带与所述飘带的连接点之间的间隔为10cm。
4.如权利要求2所述原位临时净化集成系统，其特征在于：所述固定桩为固定在河床底部的杉木桩，所述笼网为宾格石笼网，所述填料为块石和/或火山石。
5.如权利要求4所述原位临时净化集成系统，其特征在于：所述填料为块石和火山石，所述块石与所述火山石的混合比例为1:2。
6.如权利要求2所述原位临时净化集成系统，其特征在于：所述曝气口设置在所述飘带支架上，所述曝气口与所述人工水草飘带一一对应设置。
7.如权利要求2所述原位临时净化集成系统，其特征在于：所述生态拦截墙包括三段墙体，所述三段墙体呈C形设置，其中，垂直于所述暗涵段的墙体的长度与所述暗涵段的宽度相同。
说明书
原位临时净化集成系统及污水净化方法
技术领域
本发明涉及一种原位临时净化集成系统及污水净化方法。
背景技术
随着城市的快速发展和人口的激增，对土地的需求进一步增大，致使流经城市的河流部分河道被混凝土石板覆盖变为暗涵，而作为城市基础设施的污水处理工程建设相对落后，管网覆盖不足，导致大量的污水直接排入河道，使河道成为排污沟渠，呈现严重黑臭现象。黑臭的河流不仅影响周围居民的生活环境，降低了整个城市的生活品质，还对河道周边的土壤以及地下水造成污染。
为治理污染，采取沿河截污和逐步实施雨污分流是较为有效的措施，但受城市规划建设进度的影响，污水处理厂及配套管网的建设周期比较长，现有污水管网不完善，短时间内不能实现污水直接排入管网，很难解决河道黑臭问题。因此在河道原位建立临时净化系统，是满足短时间内处理污水、消除河道黑臭的经济又有效的措施。
目前已有的河道排污口截污技术中，例如公开号为CN105859044A的中国专利公开了《一种临时处理污水净化系统及污水净化方法》，采用分级、富氧的方式，达到快速净化处理污水。公开号为CN204400703U的中国专利公开了《人工水草型排污口水质原位净化装置》，提供了一种能够集中处理污水，净化彻底、效果好，污染物留存率低，且不易污染整个河道的人工水草型排污口水质原位净化装置。
发明内容
针对上述问题，本发明提供一种能够治理短时间水体污染的污水净化方法。
为达到上述目的，本发明污水净化方法包括暗涵段接触氧化和暗涵出口生态拦截墙;其中，
暗涵段接触氧化包括：
1)通过格栅去除漂浮物;
2)对经过格栅的水体进行沉淀处理，进一步去除漂浮物;
3)对经过沉淀处理的水体进行曝气;
4)控制人工水草飘带在曝气点的上方飘浮;
5)人工水草飘带的表面产生生物膜，生物膜中的微生物对水体中的有机物进行分解;
暗涵出口生态拦截墙包括：
1)通过生态拦截墙填料对水体进行吸附和过滤;
2)通过生态拦截墙上种植的植物吸收水体中的营养盐。
本发明污水净化方法的人工水草飘带上端呈自由漂游状态，其曝气管布设在人工水草下方，保证人工水草飘带与溶氧充分接触，人工水草飘带具有较大的比表面积，可以为水中微生物生长、繁殖提供巨大的生物附着表面，适合微生物的附着和生长，附着的微生物分解产生的气体物质形成的小气泡密布在飘带表层，使其不会因生物膜的增加而导致飘带下垂或沉底。生物膜处于漂浮分散状态，增加了生物膜和水中有机污染物的相互接触，提高了净化率，延长了其使用寿命。本发明采用的人工水草飘带对河道水体污染物有较高的去除效果，其中有机物的去除率可达60%，悬浮物的去除率达96%，总氮和总磷的去除率约为60%。
另外，生态拦截墙中的填料能够对水体进行吸附和过滤作用，而生态拦截墙上的植物能够对人工水草飘带分解有机物产生的营养盐进行吸收，并且，生态拦截墙上的植物还能够去除水中的氨氮，弥补了人工水草飘带对氨氮去除能力不足的问题。
针对上述问题，本发明提供一种能够治理短时间水体污染的原位临时净化集成系统。
为达到上述目的，本发明原位临时净化集成系统包括设置在暗涵段的接触氧化段和设置在暗涵出口的生态拦截墙;其中，
所述接触氧化段包括沿水体的流动方向依次设置的用于去除水中漂浮物的格栅、用于对水体进行沉淀的砂池和用于对水体曝气的曝气区域;
所述曝气区域包括曝气装置和分解装置，所述曝气装置包括若干设置在水体底部的曝气口，所述分解装置包括若干人工水草飘带、与各所述水草飘带底端连接的飘带支架以及用于将所述飘带支架固定在水体底部的固定支架;
所述生态拦截墙包括若干固定桩、与各所述固定桩连接的至少一个笼网、设置在所述笼网内的填料以及种植在填料顶部的植物。
进一步地，所述人工水草飘带长80cm，宽5cm，相邻两条人工水草飘带与所述飘带的连接点之间的间隔为10cm。
进一步地，所述固定桩为固定在河床底部的杉木桩，所述笼网为宾格石笼网，所述填料为块石和/或火山石。
进一步地，所述填料为块石和火山石，所述块石与所述火山石的混合比例为1:2。
进一步地，所述曝气口设置在所述飘带支架上，所述曝气口与所述人工水草飘带一一对应设置。
进一步地，所述生态拦截墙包括三段墙体，所述三段墙体呈C形设置，其中，垂直于所述暗涵段的墙体的长度与所述暗涵段的宽度相同。
本发明原位临时净化集成系统的人工水草飘带上端呈自由漂游状态，其曝气管布设在人工水草下方，保证人工水草飘带与溶氧充分接触，人工水草飘带具有较大的比表面积，可以为水中微生物生长、繁殖提供巨大的生物附着表面，适合微生物的附着和生长，附着的微生物分解产生的气体物质形成的小气泡密布在飘带表层，使其不会因生物膜的增加而导致飘带下垂或沉底。生物膜处于漂浮分散状态，增加了生物膜和水中有机污染物的相互接触，提高了净化率，延长了其使用寿命。本发明采用的人工水草飘带对河道水体污染物有较高的去除效果，其中有机物的去除率可达60%，悬浮物的去除率达96%，总氮和总磷的去除率约为60%。
另外，生态拦截墙中的填料能够对水体进行吸附和过滤作用，而生态拦截墙上的植物能够对人工水草飘带分解有机物产生的营养盐进行吸收，并且，生态拦截墙上的植物还能够去除水中的氨氮，弥补了人工水草飘带对氨氮去除能力不足的问题。
