申请日2016.11.09
公开(公告)日2017.05.10
IPC分类号C02F11/12
摘要
本实用新型公开了一种用于污泥干化系统的污泥清理装置，包括减速机，所述减速机的一端过连接有U型输送槽，且所述减速机的传动轴轴接有螺旋轴头，所述螺旋轴头的外表面连接有无轴螺旋辊，所述U型输送槽的顶部安装有进料口，所述U型输送槽的底部设置有支脚，所述U型输送槽的一端底部连接有排泥口，所述U型输送槽的上表面安装有与U型输送槽槽口吻合的盖板，该装置自动化除污，且由无轴螺旋辊将污泥排出，极大提高了工作效率，避免人工除污，保护工作人员的人身安全，同时便于清洗，增加装置的使用寿命。

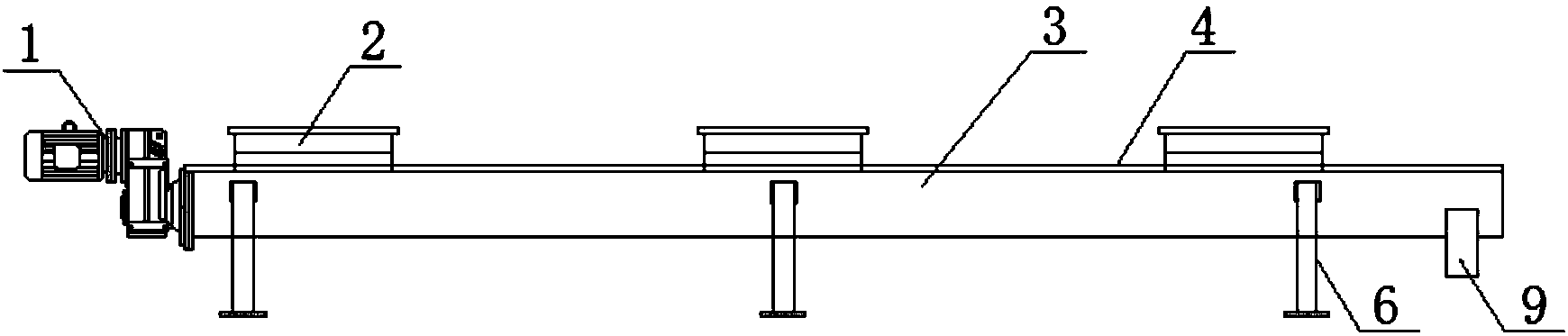

摘要附图
权利要求书
1.一种用于污泥干化系统的污泥清理装置，包括减速机(1)，其特征在于：所述减速机(1)的一端过连接有U型输送槽(3)，且所述减速机(1)的传动轴轴接有螺旋轴头(7)，所述螺旋轴头(7)的外表面连接有无轴螺旋辊(5)，所述U型输送槽(3)的顶部安装有进料口(2)，所述U型输送槽(3)的底部设置有支脚(6)，所述U型输送槽(3)的一端底部连接有排泥口(9)，所述U型输送槽(3)的上表面安装有与U型输送槽(3)槽口吻合的盖板(4)。
2.根据权利要求1所述的一种用于污泥干化系统的污泥清理装置，其特征在于：所述螺旋轴头(7)和无轴螺旋辊(5)组合形成有螺旋浓缩装置，且所述螺旋浓缩装置连接有供气装置。
3.根据权利要求1所述的一种用于污泥干化系统的污泥清理装置，其特征在于：所述减速机(1)的一端与U型输送槽(3)的连接处设置有U型衬垫(8)，且所述U型衬垫(8)的中部设置有安装轴孔。
说明书
一种用于污泥干化系统的污泥清理装置
技术领域
本实用新型属于污泥清理装置技术领域，具体涉及一种用于污泥干化系统的污泥清理装置。
背景技术
当前污泥干化系统的污泥分配带采用具有韧性的橡胶材质制成，位于切碎机下部，首尾相接，靠底部的驱动电机保持连续转动，实现分配带的输送功能，因为颗粒污泥具有粘性，运行一段时间后，分配带粘泥积泥现象严重，会产生的主要问题有，分配带积泥后，皮带负载增加，电机负荷过大，导致电机停机，切碎机是污泥干化系统的重要部分，与全系统运行有联锁，最终会导致整个干化线停产，分配带积泥使整个干化线的产能不能提高，制约产能的发挥，而且由于目前采用人工清理方式清除粘泥，导致清理工作频繁，负荷较大，消耗大量人工，磨损分配带，缩短分配带的使用寿命，清理后的污泥无法进入后续工艺段进行处理，只能作为废料，还有，污泥粘带后由于粘性增加，大量颗粒污泥因惯性掉落堆积于分配带底部，影响工作环境，需使用大量清洗水清洗，污泥堆积严重，极大的影响了工作效率，而且对除污人员造成危害。
实用新型内容
本实用新型的目的在于提供一种用于污泥干化系统的污泥清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污泥干化系统的污泥清理装置，包括减速机，所述减速机的一端过连接有U型输送槽，且所述减速机的传动轴轴接有螺旋轴头，所述螺旋轴头的外表面连接有无轴螺旋辊，所述U型输送槽的顶部安装有进料口，所述U型输送槽的底部设置有支脚，所述U型输送槽的一端底部连接有排泥口，所述U型输送槽的上表面安装有与U型输送槽槽口吻合的盖板。
优选的，所述螺旋轴头和无轴螺旋辊组合形成有螺旋浓缩装置，且所述螺旋浓缩装置连接有供气装置。
优选的，所述减速机的一端与U型输送槽的连接处设置有U型衬垫，且所述U型衬垫的中部设置有安装轴孔。
本实用新型的技术效果和优点：该用于污泥干化系统的污泥清理装置，通过多组进料口将物料投入U型输送槽内，通过减速机匹配螺旋轴头转速和传递转矩，提供无轴螺旋辊的动力，通过无轴螺旋辊将污泥送到排泥口，该装置自动化除污，且由无轴螺旋辊将污泥排出，极大提高了工作效率，避免人工除污，保护工作人员的人身安全，同时便于清洗，增加装置的使用寿命。
