申请日2016.11.09
公开(公告)日2017.05.10
IPC分类号B01D21/06
摘要
本实用新型公开了一种圆锥底斜板自动刮污泥设备，包括壳体，所述壳体内设有斜管填料，所述斜管填料上贯穿有两个导流筒，所述壳体顶部设有两个电机，所述电机输出端设有伸入导流筒的转杆，所述转杆底端设有V型支架，所述V型支架上设有刮渣板，所述V型支架顶端设有支撑V型支架的横支架，所述横支架顶端设有支撑V型支架的倒V型支架。本实用新型通过刮渣板可以有效的对流落壳体底部堆积的淤泥进行清除，同时双电机的设置可以大大提高对淤泥的清除效率，提高设备的使用效果。

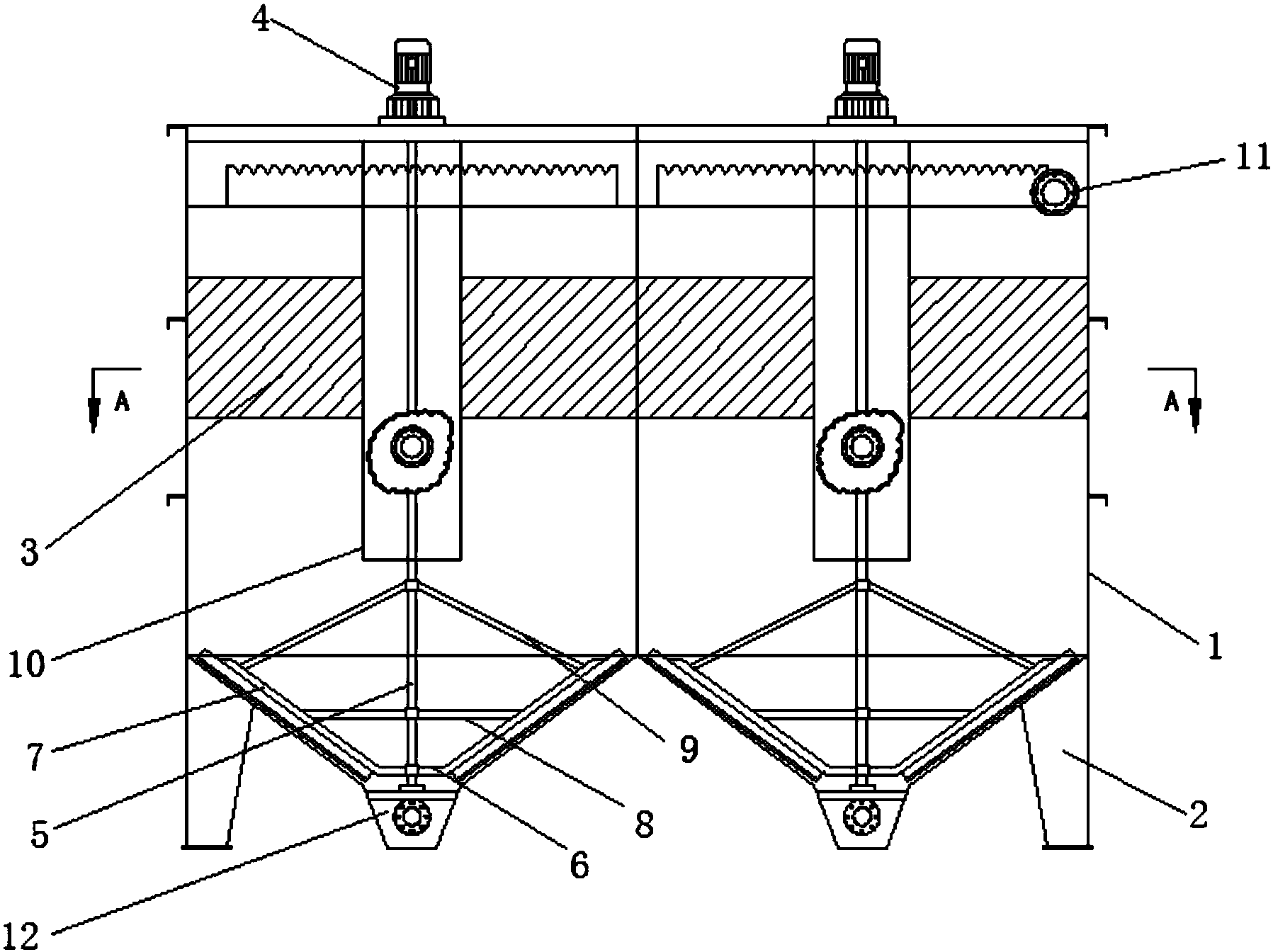

摘要附图
权利要求书
1.一种圆锥底斜板自动刮污泥设备，包括壳体(1)，其特征在于：所述壳体(1)内设有斜管填料(3)，所述斜管填料(3)上贯穿有两个导流筒(10)，所述壳体(1)顶部设有两个电机(4)，所述电机(4)输出端设有伸入导流筒(10)的转杆(5)，所述转杆(5)底端设有V型支架(6)，所述V型支架(6)上设有刮渣板(7)，所述V型支架(6)顶端设有支撑V型支架(6)的横支架(8)，所述横支架(8)顶端设有支撑V型支架(6)的倒V型支架(9)。
2.根据权利要求1所述的一种圆锥底斜板自动刮污泥设备，其特征在于： 所述壳体(1)底部设有支腿(2)。
3.根据权利要求1所述的一种圆锥底斜板自动刮污泥设备，其特征在于：所述壳体(1)正面设有进料管(11)。
4.根据权利要求1所述的一种圆锥底斜板自动刮污泥设备，其特征在于：所述壳体(1)底部设有与刮渣板(7)相对应的出渣管(12)。
说明书
一种圆锥底斜板自动刮污泥设备
技术领域
本实用新型涉及环保技术领域，具体为一种圆锥底斜板自动刮污泥设备。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。而另一组数据亦表明，地下水正面临严峻挑战。2011年，北京、上海等9个省市对辖区内的857眼监测井进行过评价水质为I类、II类的监测井占比2%，而IV类、V类的监测井多达76.8%。九个省市中，水质最好的当属海南省，以II类为主;上海、北京次之，多为III类;黑龙江及江苏则以IV类水占比最高，而吉林、辽宁、广东、宁夏四省区普遍只达到V类的水平。水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。
采用过滤装置往往会发现，对淤泥的处理不是十分便利，对污水净化装置过程中残生的淤泥废渣的清除是我们需要面对的问题，有助于提高设备的使用效果。
实用新型内容
本实用新型的目的在于提供一种圆锥底斜板自动刮污泥设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种圆锥底斜板自动刮污泥设备，包括壳体，所述壳体内设有斜管填料，所述斜管填料上贯穿有两个导流筒，所述壳体顶部设有两个电机，所述电机输出端设有伸入导流筒的转杆，所述转杆底端设有V型支架，所述V型支架上设有刮渣板，所述V型支架顶端设有支撑V型支架的横支架，所述横支架顶端设有支撑V型支架的倒V型支架。
优选的，所述壳体底部设有支腿。
优选的，所述壳体正面设有进料管。
优选的，所述壳体底部设有与刮渣板相对应的出渣管。
与现有技术相比，本实用新型的有益效果是：本实用新型通过刮渣板可以有效的对流落壳体底部堆积的淤泥进行清除，同时双电机的设置可以大大提高对淤泥的清除效率，提高设备的使用效果。
