申请日2016.11.09
公开(公告)日2017.05.03
IPC分类号C02F11/02
摘要
一种污泥处理用传输装置，包括传输带和沿传输带的传输方向依次设置的初始端传输轮和末端传输轮，传输带绕设于初始端传输轮和末端传输轮上;传输带水平设置，传输带上贯穿设置有至少1个通孔，传输带两侧设有竖直设置的挡板;传输带的下方设置有水平设置的刮板，刮板上连接有水平设置的液压缸;刮板的上表面与传输带的表面贴合，刮板的侧面和刮板的端面之间连接有圆弧形的过渡面。本实用新型公开了一种污泥处理用传输装置，其可以实现污泥的输送，输送过程中劳动强度低，同时，从污泥中渗出的水可以及时从传输带上排出，保证了污泥的清洁度;传输过程稳定，提高了污泥的处理速度，使用方便，使用效果好。

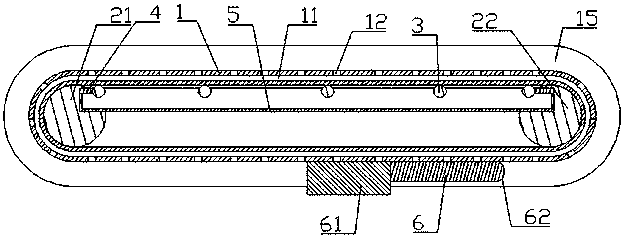

摘要附图
权利要求书
1.一种污泥处理用传输装置，其特征在于：包括传输带和沿传输带的传输方向依次设置的初始端传输轮和末端传输轮，传输带绕设于初始端传输轮和末端传输轮上;
传输带水平设置，传输带上贯穿设置有至少1个通孔，传输带两侧设有竖直设置的挡板;
传输带的下方设置有水平设置的刮板，刮板上连接有液压缸;刮板的上表面与传输带的表面贴合，刮板的侧面和刮板的端面之间连接有圆弧形的过渡面。
2.如权利要求1所述的污泥处理用传输装置，其特征在于：传输带的下表面上贴合有支撑杆，支撑杆与传输带的传输方向垂直，支撑杆横截面呈圆形。
3.如权利要求2所述的污泥处理用传输装置，其特征在于：沿传输带传输方向固设有支撑架，支撑杆与支撑架转动连接。
4.如权利要求3所述的污泥处理用传输装置，其特征在于：支撑架的内底面上设置有集水槽，集水槽沿传输带传输方向设置。
5.如权利要求4所述的污泥处理用传输装置，其特征在于：传输带的内部设置有通氧腔，传输带的上表面上设置有与通氧腔连通的空气口，通氧腔上设置有空气入口，空气入口上通过连接管连接有空气供应装置。
6.如权利要求1至5任意一项所述的污泥处理用传输装置，其特征在于：刮板的材质为橡胶。
说明书
一种污泥处理用传输装置
技术领域
本实用新型属于污泥处理技术领域，尤其涉及一种污泥处理用传输装置。
背景技术
传统的污泥处理方法有3种：焚烧、填埋和资源化利用。
国外多采用焚烧工艺，其投资巨大，易造成大气污染;国内多采用填埋，虽然投资较小，但是一方面需要占用大量的土地，另一方面会造成环境的二次污染;同时，因为国内上海等大中城市土地再生资源很少，难以长期采用此方式。
污泥的资源化利用为利用微生物处理污泥，使得污泥发酵成有机肥。该方法可以提高经济效益，同时，还能消除污泥的恶臭，有效控制污泥的二次污染，环境效益显著。
发酵好的有机肥，肥效好，使用安全方便，抗病促长，还可培肥地力等。
在污泥利用污泥发酵成有机肥的过程中，需有经历以下步骤：1、加菌;2、搅拌;3、压滤;4、中温发酵;5、发酵完成。在各个步骤中，均需要对污泥进行搅拌，从而保证好氧发酵，防止因缺氧出现恶臭的现象。
在上一个步骤完成后，需有进行下一个步骤时，需有进行污泥的转移，现有的转移方法为：通过车辆实现污泥的转移;该转移方法存在的问题为：1、转移过程中劳动强度较大;2、车辆上会粘上污泥渗出的水分，进而需有经常进行车辆的清洗，该过程比较繁琐，需要耗费大量的人力和水资源。
实用新型内容
本实用新型旨在提供一种使用方便、使用效果好的污泥处理用传输装置。为解决上述技术问题，本实用新型提供了如下的技术方案：一种污泥处理用传输装置，包括传输带和沿传输带的传输方向依次设置的初始端传输轮和末端传输轮，传输带绕设于初始端传输轮和末端传输轮上;
传输带水平设置，传输带上贯穿设置有至少1个通孔，传输带两侧设有竖直设置的挡板;传输带的下方设置有水平设置的刮板，刮板上连接有液压缸;刮板的上表面与传输带的表面贴合，刮板的侧面和刮板的端面之间连接有圆弧形的过渡面。
传输带的下表面上贴合有支撑杆，支撑杆与传输带的传输方向垂直，支撑杆横截面呈圆形。
沿传输带传输方向固设有支撑架，支撑杆与支撑架转动连接。
支撑架的内底面上设置有集水槽，集水槽沿传输带传输方向设置。
传输带的内部设置有通氧腔，传输带的上表面上设置有与通氧腔连通的空气口，通氧腔上设置有空气入口，空气入口上通过连接管连接有空气供应装置。
刮板的材质为橡胶。
通过以上技术方案，本实用新型的有益效果为：1、设置的传输带可以对污泥进行传输;传输带的下方设置有水平设置的刮板，从而可以将传输带上的污泥刮下来，避免污泥沾在传输带上;刮板的侧面和刮板的端面之间连接有圆弧形的过渡面，从而降低刮板给传输带带来的损坏。2、传输带下表面上贴合有支撑杆，从而对传输带进行支撑。3、支撑杆与支撑架转动连接，从而降低传输带传输过程中的摩擦力。4、支撑架内底面上设置有集水槽，从而将从传输带上滴落下来的水进行收集，避免对环境的污染。5、传输带内部设置有通氧腔，传输带上表面上设置有与通氧腔连通的空气口，通氧腔上设置有空气入口，从而通过向通氧腔中通入空气，增大传输过程中污泥的含氧量，避免因传输时间过长，导致污泥中出现厌氧发酵的现象。6、刮板材质为橡胶，从而进一步降低了刮板对传输带的损坏，延长了传输带的使用寿命。
