申请日2016.11.18
公开(公告)日2017.05.10
IPC分类号C02F9/10; C02F103/36
摘要
本发明公开了一种中间体二氯烟酸生产废水的电解氧化处理工艺，具体步骤为：a)废水预处理操作、b)电解氧化处理操作、c)处理产物最终处理操作。通过电解的方式产生强氧化性的自由基，氧化水中污染有机物，后经系列处理工艺，进一步提高废水的可生化性，降解生产废水中部分COD和氨氮，保证污水得到有效治理的前提下，降低处理成本，降低环境污染;以磺化聚苯乙烯树脂为载体，以金属离子Fe2+、Mn2+、Cr3+等为活性组分，采用离子交换法，将活性组分金属离子分别负载于所述磺化聚苯乙烯树脂载体上，能够有效防止活性组分发生团簇，保证活性组分的活性位暴露充分，提高活性组分的分散性和流通性，提高了COD处理效率，且催化剂造价低。
权利要求书
1.一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于：具体步骤为：
a)废水预处理操作
第一步，将收集的二氯烟酸生产废水排放入进液斗;
第二步，将进液斗的出液端经过滤格珊过滤;
第三步，将过滤格珊的滤液通入精馏塔，充分精馏后将产出物通过冷凝器;
第四步，将冷凝器出液端的产物通过再沸器，充分反应后经出液斗流出。
b)电解氧化处理操作
第一步，将出液斗流出的水体进行充分冷却，并通入第一PH调节池;
第二步，将第一PH调节池内添加酸性物质调节PH，并加入双氧水充分氧化;
第三步，将第一PH调节池的最终反应产物通入第一电解反应器进行充分的电解;
第四步，将第一电解反应器的最终产物进行初次板块压滤;
第五步，将初次板块压滤后的水体通入第二PH调节池;
第六步，将第二PH调节池的内部添加入碱液，调节PH;
第七步，将第二PH调节池的出液端还连接有第二电解反应器;
第八步，将水体在第二电解反应器内充分反应后，通入进行二次板块压滤;
第九步，将二次板块压滤的产物进行最终处理操作。
c)处理产物最终处理操作
二次板块压滤的产物排放至外部的净化催化容器内进行催化，净化催化容器的出液端将处理后水体进行排放，经过收集斗收集后进行外运处理。
2.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述过滤格珊的滤渣排放段连接有滤渣收集池，所述滤渣收集池的出料端还连通有烘干机械和外运机械。
3.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述第一PH调节池外部连接有硫酸添加斗和双氧水添加斗，且调制后保持第一PH调节池的PH值为3。
4.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述第一PH调节池、第二PH调节池的内部均装设有搅拌、混合结构件，且液面下部还装设有PH值检测器。
5.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述第二PH调节池的外部连通有碱液添加斗，且第二PH调节池的PH值维持为9。
6.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述净化催化容器的出液端还装设有COD测定仪。
7.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述净化催化容器的出液端还相通连接有回流管，所述回流管的内部装设有抽液泵，且回流管的末端与第一PH调节池连接。
8.如权利要求1所述一种中间体二氯烟酸生产废水的电解氧化处理工艺，其特征在于，所述净化催化容器以磺化聚苯乙烯树脂为载体，以金属离子Fe2+、Mn2+、Cr3+等为活性组分，采用离子交换法，将活性组分金属离子分别负载于所述磺化聚苯乙烯树脂载体上。
说明书
一种中间体二氯烟酸生产废水的电解氧化处理工艺
技术领域
本发明涉及治疗人体血热的药物技术领域，具体为一种中间体二氯烟酸生产废水的电解氧化处理工艺。
背景技术
2-氯烟酸是一种重要的医药和农药中间体，用途广泛，可用于制造烟甲灭酸、烟氟灭酸、烟嘧磺隆、吡氟草胺等。传统工艺的电解氧化法工业废水处理催化剂及其制备方法存在催化剂造价高、设备投入高，活性低使用寿命短等缺点。因此2014年投资新建日处理800吨生产废水的污水处理系统。根据厂区生产废水高COD特点，该项目致力于电解氧化在二氯烟酸生产废水中的应用研究，提高废水的可生化性，并降解生产废水中的部分COD和氨氮，以降低环境污染。
发明内容
基于本背景技术存在的技术问题，本发明提出了一种中间体二氯烟酸生产废水的电解氧化处理工艺。
本发明提出的一种中间体二氯烟酸生产废水的电解氧化处理工艺，具体步骤为：
a)废水预处理操作
第一步，将收集的二氯烟酸生产废水排放入进液斗;
第二步，将进液斗的出液端经过滤格珊过滤;
第三步，将过滤格珊的滤液通入精馏塔，充分精馏后将产出物通过冷凝器;
第四步，将冷凝器出液端的产物通过再沸器，充分反应后经出液斗流出。

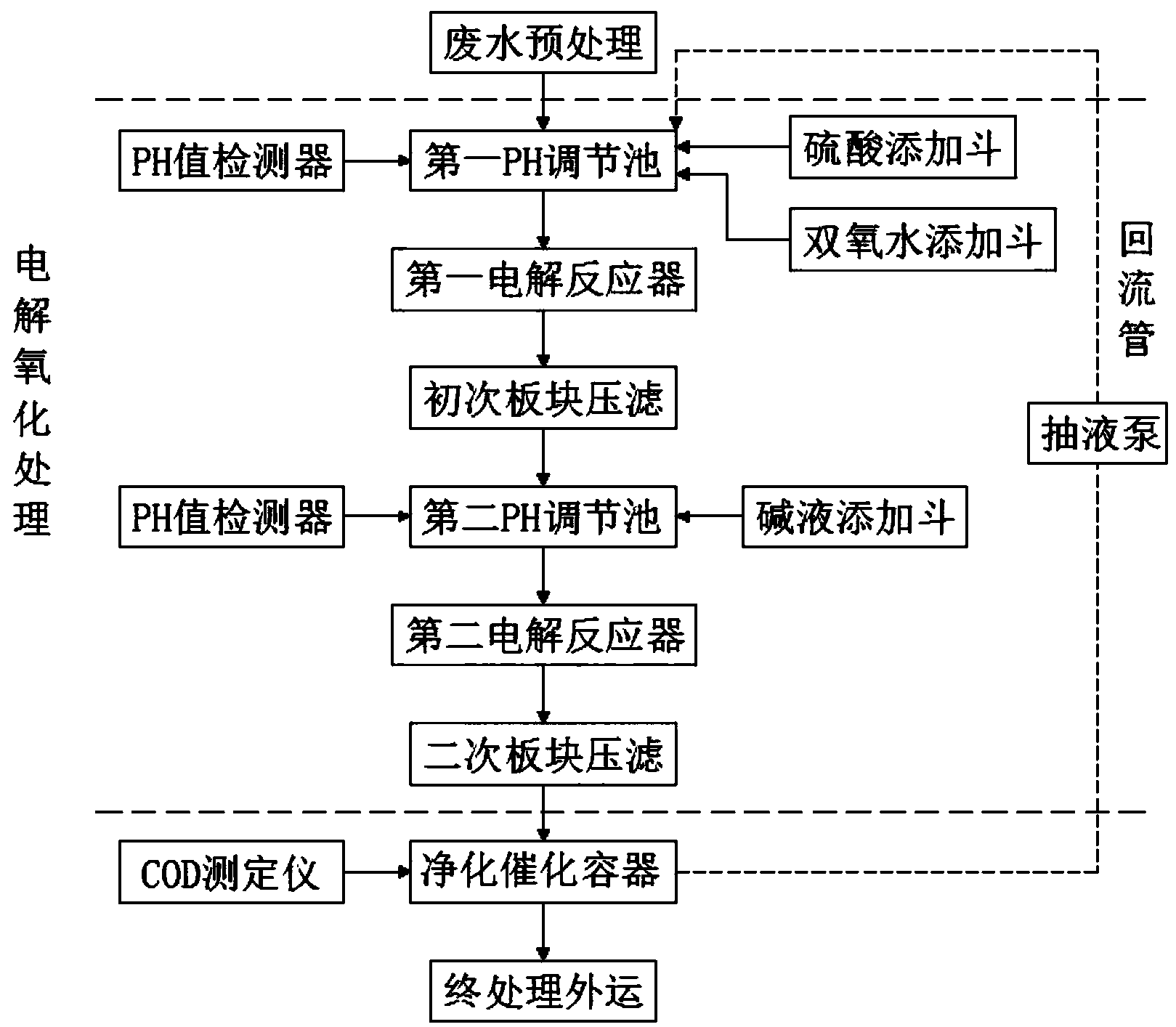

b)电解氧化处理操作
第一步，将出液斗流出的水体进行充分冷却，并通入第一PH调节池;
第二步，将第一PH调节池内添加酸性物质调节PH，并加入双氧水充分氧化;
第三步，将第一PH调节池的最终反应产物通入第一电解反应器进行充分的电解;
第四步，将第一电解反应器的最终产物进行初次板块压滤;
第五步，将初次板块压滤后的水体通入第二PH调节池;
第六步，将第二PH调节池的内部添加入碱液，调节PH;
第七步，将第二PH调节池的出液端还连接有第二电解反应器;
第八步，将水体在第二电解反应器内充分反应后，通入进行二次板块压滤;
第九步，将二次板块压滤的产物进行最终处理操作。
c)处理产物最终处理操作
二次板块压滤的产物排放至外部的净化催化容器内进行催化，净化催化容器的出液端将处理后水体进行排放，经过收集斗收集后进行外运处理。
优选的，所述过滤格珊的滤渣排放段连接有滤渣收集池，所述滤渣收集池的出料端还连通有烘干机械和外运机械。
优选的，所述第一PH调节池外部连接有硫酸添加斗和双氧水添加斗，且调制后保持第一PH调节池的PH值为3。
优选的，所述第一PH调节池、第二PH调节池的内部均装设有搅拌、混合结构件，且液面下部还装设有PH值检测器。
优选的，所述第二PH调节池的外部连通有碱液添加斗，且第二PH调节池的PH值维持为9。
优选的，所述净化催化容器的出液端还装设有COD测定仪。
优选的，所述净化催化容器的出液端还相通连接有回流管，所述回流管的内部装设有抽液泵，且回流管的末端与第一PH调节池连接。
优选的，所述净化催化容器以磺化聚苯乙烯树脂为载体，以金属离子Fe2+、Mn2+、Cr3+等为活性组分，采用离子交换法，将活性组分金属离子分别负载于所述磺化聚苯乙烯树脂载体上。
本发明的有益效果如下：
1、通过电解的方式产生强氧化性的自由基，氧化水中污染有机物，后经系列处理工艺，进一步提高废水的可生化性，降解生产废水中部分COD和氨氮，保证污水得到有效治理的前提下，降低处理成本，降低环境污染;
2、以磺化聚苯乙烯树脂为载体，以金属离子Fe2+、Mn2+、Cr3+等为活性组分，采用离子交换法，将活性组分金属离子分别负载于所述磺化聚苯乙烯树脂载体上，能够有效防止活性组分发生团簇，保证活性组分的活性位暴露充分，提高活性组分的分散性和流通性，提高了COD处理效率，且催化剂造价低，满足使用的要求;
3、通过进行PH值的调控，进一步提高了二氯烟酸生产废水中的处理效率，降低了环境污染。
