申请日2017.04.11
公开(公告)日2017.11.03
IPC分类号B66F3/35
摘要
本实用新型公开了一种污水池曝气系统浮力提升气囊，由位于上层的橡胶板和位于下层的橡胶气囊袋构成，橡胶板和橡胶气囊袋之间形成有密闭的气室，橡胶板内设有金属骨架;橡胶板的外壁上间隔装有伸入到该橡胶板内的预埋螺母，橡胶板上还设有与所述气室相连通的进、出气口。所述的金属骨架优选为金属方管。本实用新型在使用时，橡胶板上设置的与所述气室相连通的进、出气口可以通过输气软管与鼓风机相连，进行充气和放气;上层的橡胶板可以作为检修人员的工作平台，方便检修人员对曝气系统进行检修。
权利要求书

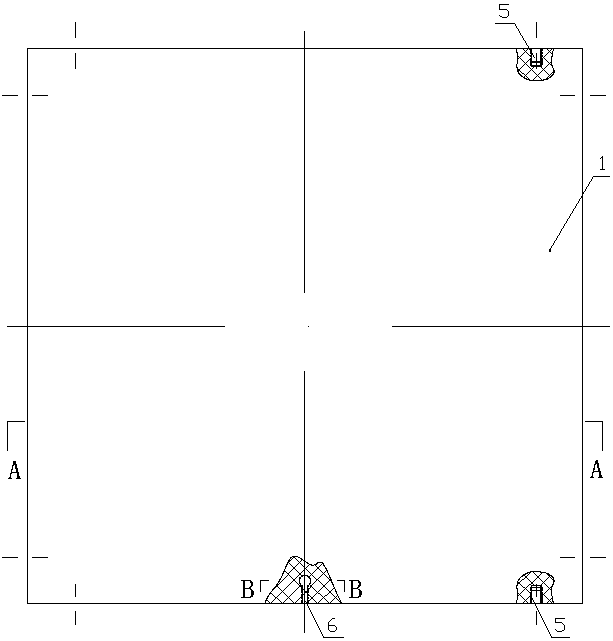

1.一种污水池曝气系统浮力提升气囊，其特征在于：由位于上层的橡胶板(1)和位于下层的橡胶气囊袋(2)构成，橡胶板(1)和橡胶气囊袋(2)之间形成有密闭的气室(3)，橡胶板(1)内设有金属骨架(4);橡胶板(1)的外壁上间隔装有伸入到该橡胶板(1)内的预埋螺母(5)，橡胶板(1)上还设有与所述气室(3)相连通的进、出气口(6)。
2.如权利要求1所述的污水池曝气系统浮力提升气囊，其特征在于：所述的金属骨架(4)为金属方管。
说明书
污水池曝气系统浮力提升气囊
技术领域
本实用新型涉及一种气囊装置，具体地说是涉及一种污水池曝气系统浮力提升气囊。
背景技术
污水池的曝气系统主要由若干根输气支管和与这些输气支管同一端侧相连的主输气管构成，每根输气支管上间隔装有曝气器。当曝气系统中的输气支管或曝气器损坏需要维修时，较简单且实用的方案是将曝气系统上浮升至水面，再对曝气系统进行检修，现有技术中的气囊种类较多，但是没有即可以将曝气系统上浮，且同时为检修人员提供工作平台的气囊装置。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、同时可为检修人员提供作业平台的污水池曝气系统浮力提升气囊。
为解决上述技术问题，本实用新型的污水池曝气系统浮力提升气囊，由位于上层的橡胶板和位于下层的橡胶气囊袋构成，橡胶板和橡胶气囊袋之间形成有密闭的气室，橡胶板内设有金属骨架;橡胶板的外壁上间隔装有伸入到该橡胶板内的预埋螺母，橡胶板上还设有与所述气室相连通的进、出气口。
作为本实用新型的改进，所述的金属骨架优选为金属方管。
采用上述结构的污水池曝气系统浮力提升气囊，整体上由上层的橡胶板和下层的橡胶气囊袋构成，结构简单，使用时橡胶板上设置的与所述气室相连通的进、出气口可以通过输气软管与鼓风机相连，进行充气和放气;上层的橡胶板内设有金属方管骨架可以极大地增加橡胶板的强度，检修人员可以直接站在橡胶板上作业，同时橡胶板可以作为检修人员的工作平台，方便检修人员对曝气系统进行检修;所述橡胶板的外壁上间隔装有伸入到该橡胶板内的预埋螺母，使用时可以与一个支撑框架相配合，支撑框架通过螺栓与本实用新型中橡胶板内的预埋螺母相配合，本实用新型可方便地装于支撑框架上。
