申请日2016.12.21
公开(公告)日2017.05.10
IPC分类号C02F3/02; C02F7/00
摘要
本发明公开了一种污水处理用曝气装置，涉及环保设备领域，包括空气室和曝气罐，所述曝气罐的上端设有进水管，下端设有出水管，所述曝气罐的底部设有环形曝气管，所述环形曝气管与空气室通过管道相连接，所述管道上设有泵体，所述环形曝气管上设有若干个曝气孔，所述曝气罐的底部设有电机，所述曝气罐内设有搅拌轴，所述搅拌轴与电机的输出轴相连接，所述搅拌轴位于环形曝气管的中心位置，所述曝气罐的上端设有排杂管，此设计，氧气与污水的混合效果好，提高了氧气的利用率，提高了污水处理效率。

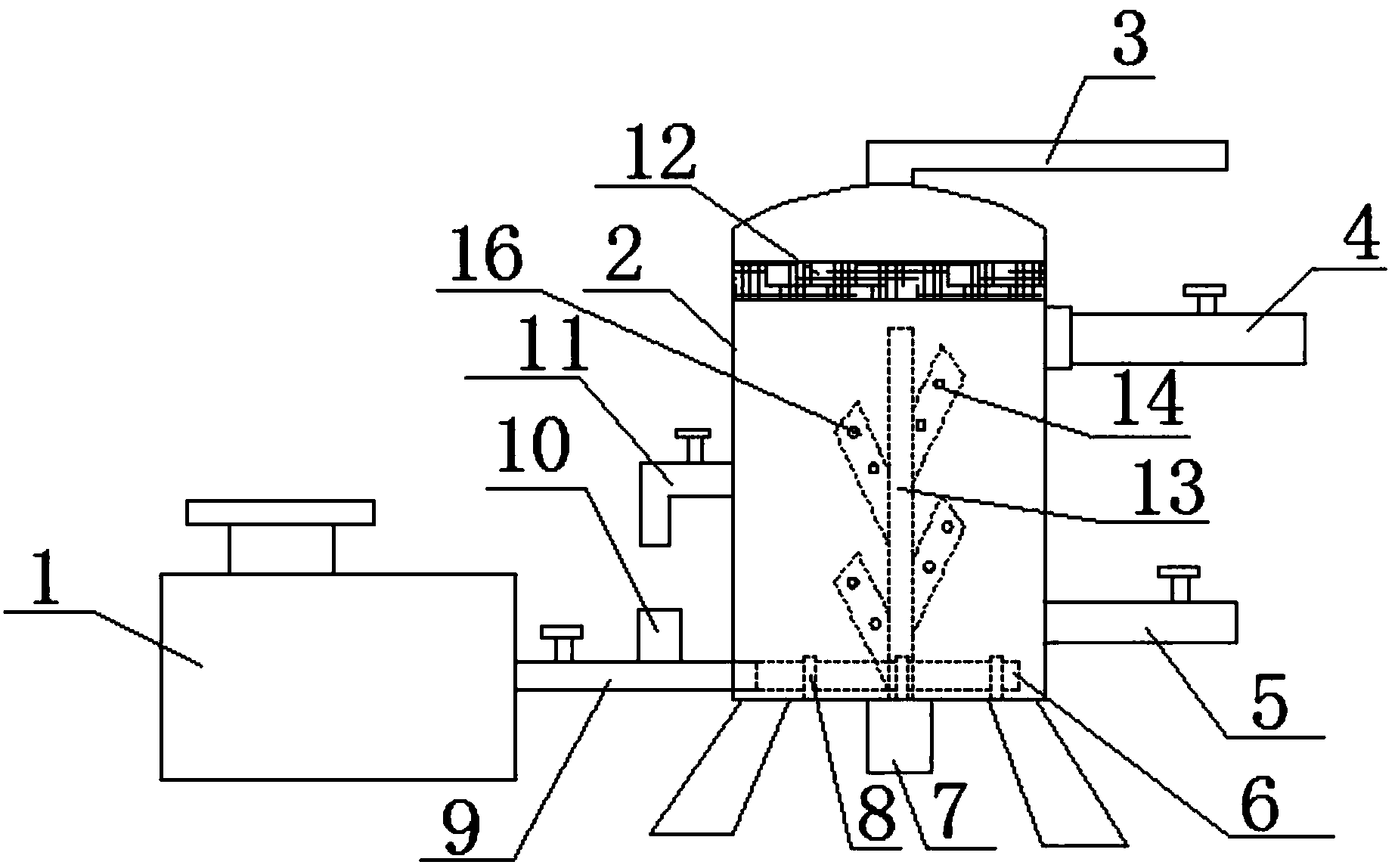

摘要附图
权利要求书
1.一种污水处理用曝气装置，包括空气室和曝气罐，其特征在于：所述曝气罐的上端设有进水管，下端设有出水管，所述曝气罐的底部设有环形曝气管，所述环形曝气管与空气室通过管道相连接，所述管道上设有泵体，所述环形曝气管上设有若干个曝气孔，所述曝气罐的底部设有电机，所述曝气罐内设有搅拌轴，所述搅拌轴与电机的输出轴相连接，所述搅拌轴位于环形曝气管的中心位置，所述曝气罐的上端设有排杂管。
2.根据权利要求1所述的污水处理用曝气装置，其特征在于：所述曝气罐内设有分散浮层，所述分散浮层由多孔材料制成。
3.根据权利要求1所述的污水处理用曝气装置，其特征在于：所述曝气孔的孔径由靠近管道端向远离管道端逐渐变大。
4.根据权利要求1所述的污水处理用曝气装置，其特征在于：所述搅拌轴上设有翅片，所述翅片上设有若干圆孔。
5.根据权利要求1所述的污水处理用曝气装置，其特征在于：所述曝气罐上设有溢流弯管。
6.根据权利要求1所述的污水处理用曝气装置，其特征在于：所述曝气罐的底部设有固定装置，所述环形曝气管通过固定装置设置在曝气管的底部。
7.根据权利要求6所述的污水处理用曝气装置，其特征在于：所述固定装置包括多个成环形排列的固定架和位于固定架上的卡箍，所述环形曝气管通过卡箍固定在固定架上。
说明书
一种污水处理用曝气装置
技术领域
本发明涉及环保设备领域，特别涉及一种污水处理用曝气装置。
背景技术
水污染是指排入水体的污染物在数量上超过该物质在水体中的含量和水体的环境容量，从而导致水体的物理性质、化学性质和生物学性质发生变化，使水体固有的生态系统和水体功能遭到破坏。
近年来，我国环保部门在水源保护方面作了大量的防治和治理工作。但是，由于污染源数量的庞大以及现有条件的制约，全国水源污染仍呈恶化趋势，目前，90%以上的城市水域污染严重，近50%的重点城镇水源水质不符合饮用水源的水质标准。由此可见，虽然近年来我国在水污染防治方面做了许多工作，但不少江河湖泊的水质仍在逐渐变差。在我国淡水资源本来就十分紧缺的前提下，未受污染的淡水水源越来越少。也就是说，我国自来水厂不得不面临着使用更多水质不符合要求的受污染原水作为生活饮用水的水源。
目前，我国污水处理面临最突出的问题是污水处理水平低，污水处理效率低。
发明内容
本发明所要解决的技术问题是提供一种污水处理用曝气装置，以解决现有技术中导致的上述多项缺陷。
为实现上述目的，本发明提供以下的技术方案：一种污水处理用曝气装置，包括空气室和曝气罐，所述曝气罐的上端设有进水管，下端设有出水管，所述曝气罐的底部设有环形曝气管，所述环形曝气管与空气室通过管道相连接，所述管道上设有泵体，所述环形曝气管上设有若干个曝气孔，所述曝气罐的底部设有电机，所述曝气罐内设有搅拌轴，所述搅拌轴与电机的输出轴相连接，所述搅拌轴位于环形曝气管的中心位置，所述曝气罐的上端设有排杂管。
优选的，所述曝气罐内设有分散浮层，所述分散浮层由多孔材料制成。
优选的，所述曝气孔的孔径由靠近管道端向远离管道端逐渐变大。
优选的，所述搅拌轴上设有翅片，所述翅片上设有若干圆孔。
优选的，所述曝气罐上设有溢流弯管。
优选的，所述曝气罐的底部设有固定装置，所述环形曝气管通过固定装置设置在曝气管的底部。
优选的，所述固定装置包括多个成环形排列的固定架和位于固定架上的卡箍，所述环形曝气管通过卡箍固定在固定架上。
采用以上技术方案的有益效果是：本发明的污水处理用曝气装置，污水从进水管排入曝气罐中，然后将空气通过泵体从空气室抽入曝气罐中，通过环形曝气管上的若干个曝气孔将空气喷射出，穿透能力强，与污水混合效果好，且通过电机带动搅拌轴转动，可以增加污水处理装置中氧气与污水的接触面积，增强了好氧微生物的活性，提高了污水处理效率;对附在曝气罐上端液面的杂质，可以从排杂管排出，曝气罐内有分散浮层，分散浮层由多孔材料制成，水流被分散浮层分散成细小的水滴，增大了水滴的表面积，与氧气混合充分，搅拌轴上带有翅片，翅片上带有若干圆孔，增加搅拌面积，与氧气混合效果好，曝气罐上安装溢流弯管，防止曝气罐内的污水注入太多，影响混合效果，可以从溢流弯管排出，环形曝气管通过卡箍固定在固定架上，安装稳固，此设计，氧气与污水的混合效果好，提高了氧气的利用率，提高了污水处理效率。
