申请日2016.11.19
公开(公告)日2017.02.15
IPC分类号C02F9/14
摘要

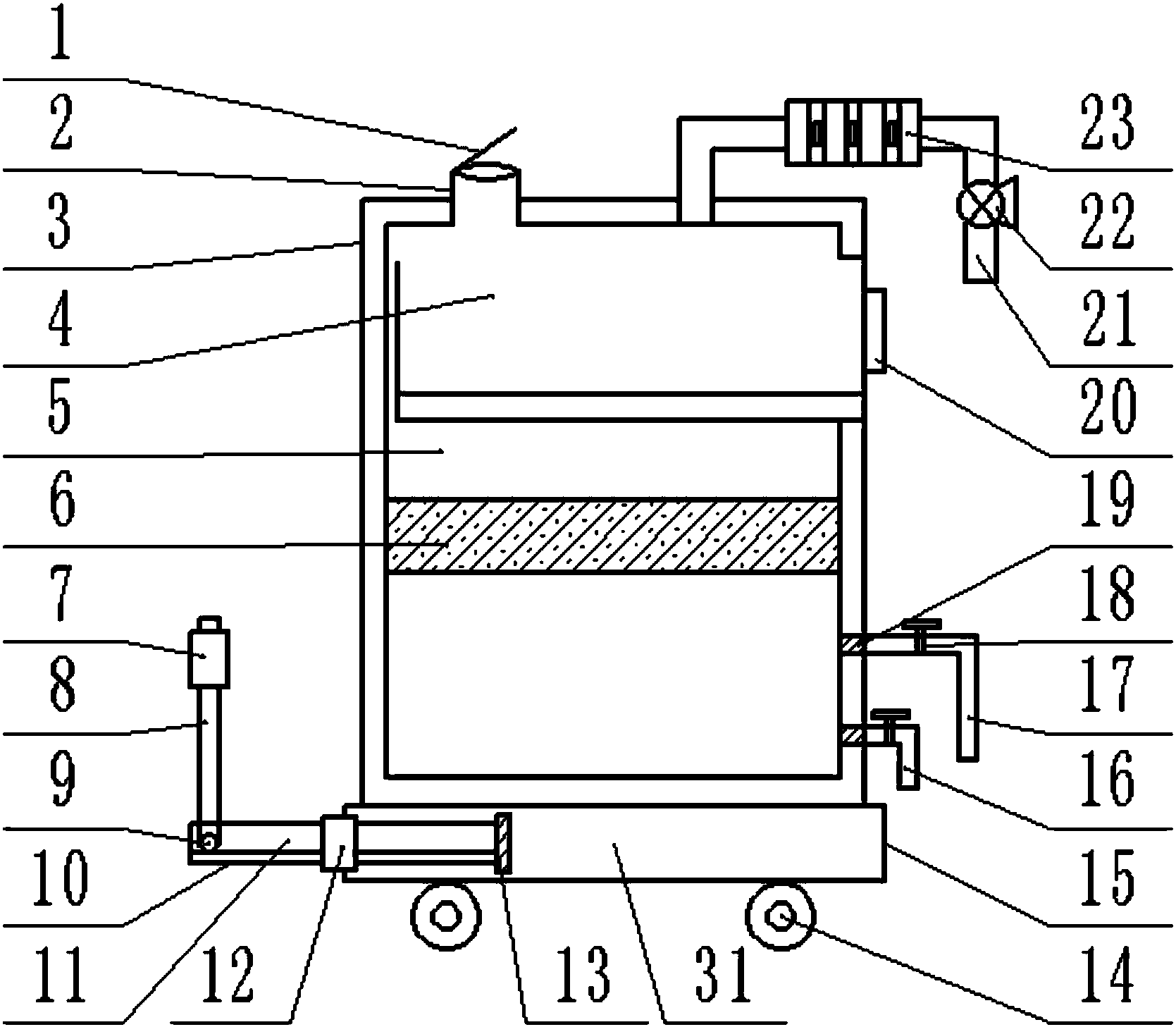

本发明公开了一种家用式小型污水处理装置，包括本体、底座和除臭装置，其特征在于，所述本体由第一处理室和水箱组成，第一处理室内设置有杂物室，杂物室的一侧设置有发酵床，发酵床的一侧设置有过滤网;所述水箱内设置有第一道生物过滤膜，水箱右侧设置有出水管;所述除臭装置通过管道与本体的顶端连接，管道的尾端设置有吸风机;所述底座固定设置在本体的底端，底座内设置有空腔，空腔的端头设置轴套，轴套内设置有轴杆，轴杆上设置有凹槽，凹槽内通过转轴铰接有立杆，本发明结构简单、设计合理，能够有效净化家庭生活中产生的污水，同时能够防止臭气外泄，而且装置的机动性非常优秀。
权利要求书
1.一种家用式小型污水处理装置，包括本体、底座和除臭装置，所述本体由第一处理室和水箱组成，第一处理室可拆卸，第一处理室右侧设置有旋钮开关;所述第一处理室上端左侧设置有进水管，进水管上设置有盖板;所述第一处理室内还设置有杂物室，杂物室的一侧设置有发酵床，发酵床的一侧设置有过滤网;所述水箱内设置有第一道生物过滤膜，水箱右侧设置有第一出水管，第一出水管下端设置有第二出水管，第一出水管和第二出水管与水箱的连接处均设置有第二道生物过滤膜，第一出水管和第二出水管上均设置有阀门;所述除臭装置通过管道与本体的顶端连接，管道的尾端设置有吸风机，其特征在于，除臭装置内均布有三层可拆卸的活性炭吸附层;所述活性炭吸附层包括卡槽、防漏网和活性炭，卡槽为四个且固定安装在除臭装置的前后侧面，防漏网设置在卡槽之间，活性炭设置在防漏网之间;所述底座固定设置在本体的底端，底座的下端四角处设置有行走轮，底座内设置有空腔，空腔的端头设置有轴套，轴套内设置有轴杆，轴杆与设置在空腔内的挡块连接;所述轴杆上设置有凹槽，凹槽内通过转轴铰接有立杆，立杆的上端设置有把套，所述过滤网为多层密集式过滤网。
2.根据权利要求1所述的家用式小型污水处理装置，其特征在于，所述活性炭吸附层的外侧设置有拉手。
说明书
一种家用式小型污水处理装置
技术领域
本发明涉及污水处理领域，具体是一种家用式小型污水处理装置。
背景技术
随着新世纪的到来，人们对环境问题也越来越重视，但是家庭生活中往往会产生很多的生活污水，直接排放这些生活污水，不仅对环境造成很大的破坏，而且也会造成水资源的浪费。中国专利(授权公告号：CN204848561U)公开了一种家庭污水处理装置，虽说能够对家庭污水的处理起到较大的帮助，而且进水管上设置盖板，防止不使用时臭气外泄，底端也设置了行走轮方便行走，但是在打开盖板进水的时候，臭气还是会外泄，同时由于缺少推行装置在移动的时候并不是很方便。为此，本领域技术人员提出一种新型的家庭污水处理装置，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种家用式小型污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种家用式小型污水处理装置，包括本体、底座和除臭装置，所述本体由第一处理室和水箱组成，第一处理室可拆卸，第一处理室右侧设置有旋钮开关;所述第一处理室上端左侧设置有进水管，进水管上设置有盖板;所述第一处理室内还设置有杂物室，杂物室的一侧设置有发酵床，发酵床的一侧设置有过滤网;所述水箱内设置有第一道生物过滤膜，水箱右侧设置有第一出水管，第一出水管下端设置有第二出水管，第一出水管和第二出水管与水箱的连接处均设置有第二道生物过滤膜，第一出水管和第二出水管上均设置有阀门;所述除臭装置通过管道与本体的顶端连接，管道的尾端设置有吸风机，除臭装置内均布有三层可拆卸的活性炭吸附层;所述活性炭吸附层包括卡槽、防漏网和活性炭，卡槽为四个且固定安装在除臭装置的前后侧面，防漏网设置在卡槽之间，活性炭设置在防漏网之间;所述底座固定设置在本体的底端，底座的下端四角处设置有行走轮，底座内设置有空腔，空腔的端头设置有轴套，轴套内设置有轴杆，轴杆与设置在空腔内的挡块连接;所述轴杆上设置有凹槽，凹槽内通过转轴铰接有立杆，立杆的上端设置有把套。
进一步的，所述过滤网为多层密集式过滤网。
进一步的，所述活性炭吸附层的外侧设置有拉手。
与现有技术相比，本发明通过过滤网可以将污水中的大型颗粒物进行过滤，发酵床便于将杂物发酵，提高了处理效果，由于第一处理室可拆卸，所以可定期对第一处理室进行清理，污水通过第一道生物过滤膜第二道生物过滤膜的处理后从第一出水管和第二出水管排出可以进行再利用，防止水资源浪费;装置上的除臭装置可以吸收产生的臭气，防止打开盖板向本体内加入废水时臭气外泄;立杆配合底座下端的行走轮使得装置的机动性非常好，同时立杆能够回收到空腔内，减少装置的占用空间。
