申请日2017.01.16
公开(公告)日2017.05.17
IPC分类号C02F1/52; C02F103/30
摘要
本发明涉及一种废水循环利用装置，尤其涉及一种印染用废水净化后循环利用装置。本发明要解决的技术问题是提供一种有效的提高混凝效应、使染池内的污染物快速进行浓缩和分离、从而使出水水质效果佳的一种印染用废水净化后循环利用装置。为了解决上述技术问题，本发明提供了这样一种印染用废水净化后循环利用装置包括有推车、支架、第一电机、支杆、过滤箱、第一滤网、第一阀门、水泵、溶液箱、第一出水管、第一连接杆、第一滑轨、压缩缸、活塞、圆盘、齿条、扇形齿轮、喷头、第二进水软管和储水箱等，推车上从左至右依次设有支架。本发明达到了提高混凝效应、使染池内的污染物快速进行浓缩和分离、从而使出水水质佳的效果。

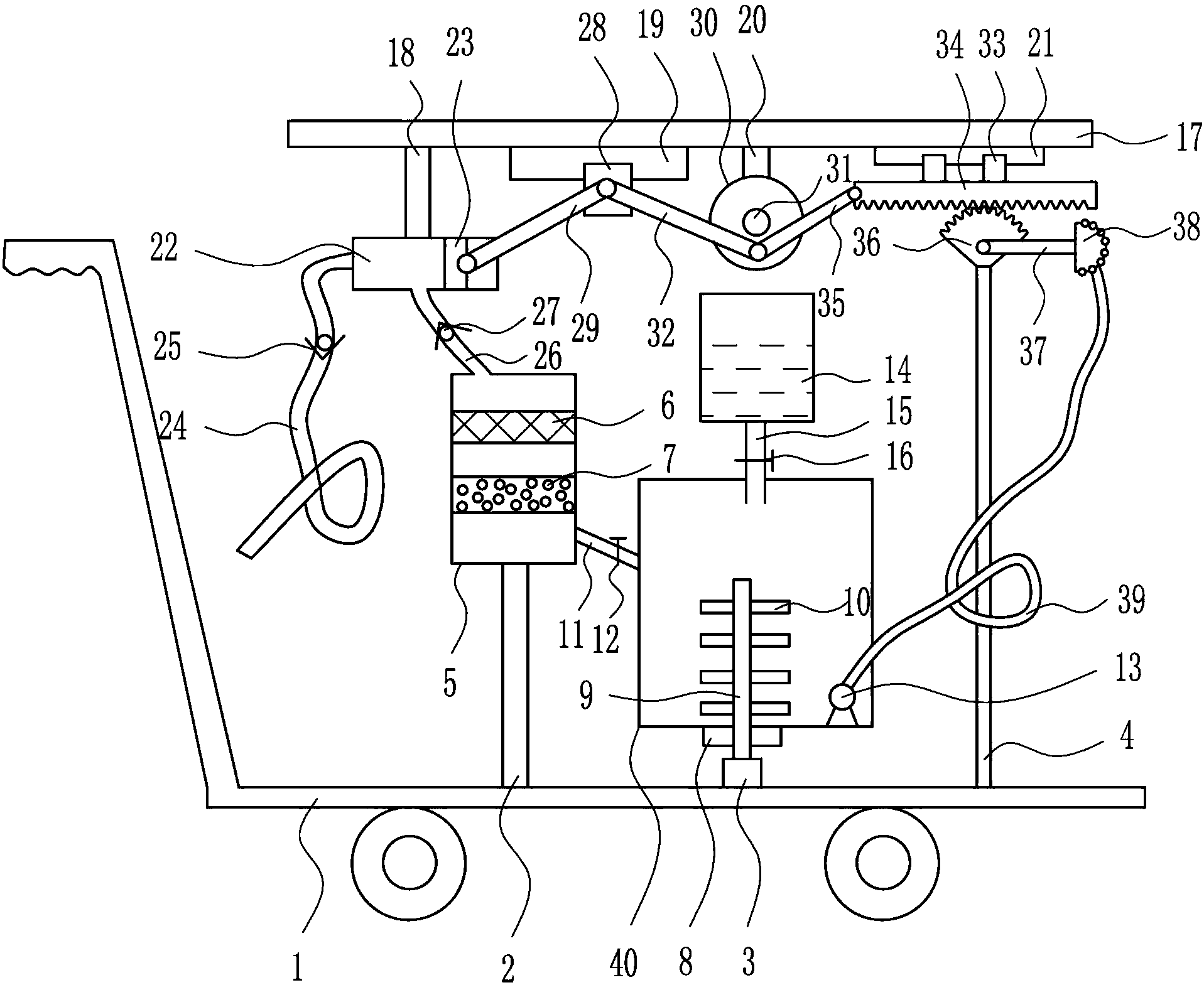

摘要附图
权利要求书
1.一种印染用废水净化后循环利用装置，其特征在于，包括有推车(1)、支架(2)、第一电机(3)、支杆(4)、过滤箱(5)、第一滤网(6)、网状放置盒(7)、转轴(8)、搅拌杆(9)、搅拌叶片(10)、第一进水管(11)、第一阀门(12)、水泵(13)、溶液箱(14)、第一出水管(15)、第二阀门(16)顶板(17)、第一连接杆(18)、第一滑轨(19)、第二连接杆(20)、第二滑轨(21)、压缩缸(22)、活塞(23)、第一进水软管(24)、第一单向阀(25)、第二进水管(26)、第二单向阀(27)、第一滑块(28)、第一连杆(29)、圆盘(30)、第二电机(31)、第二连杆(32)、第二滑块(33)、齿条(34)、第三连杆(35)、扇形齿轮(36)、第四连杆(37)、喷头(38)、第二进水软管(39)和储水箱(40)，推车(1)上从左至右依次设有支架(2)、第一电机(3)和支杆(4)，支架(2)顶部设有过滤箱(5)，过滤箱(5)内设有第一滤网(6)和网状放置盒(7)，第一电机(3)的上方设有储水箱(40)，储水箱(40)底部设有转轴(8)，电机顶部连接有搅拌杆(9)，搅拌杆(9)穿过转轴(8)并深入储水箱(40)内，储水箱(40)内底部右侧设有水泵(13)，搅拌杆(9)上设有搅拌叶片(10)，过滤箱(5)下部右侧与储水箱(40)上部左侧之间连接有第一进水管(11)，第一进水管(11)上设有第一阀门(12)，储水箱(40)上方设有溶液箱(14)，溶液箱(14)底部与储水箱(40)顶部之间连接有第一出水管(15)，第一出水管(15)上设有第二阀门(16)，溶液箱(14)与储水箱(40)通过第一出水管(15)连通，推车(1)上方设有顶板(17)，顶板(17)底部从左至右依次设有第一连接杆(18)、第一滑轨(19)、第二连接杆(20)和第二滑轨(21)，第一连接杆(18)底部设有压缩缸(22)，压缩缸(22)内设有活塞(23)，活塞(23)与压缩缸(22)配合，压缩缸(22)左端连接有第一进水软管(24)，第一进水软管(24)上设有第一单向阀(25)，压缩缸(22)底部与过滤箱(5)顶部之间连接有第二进水管(26)，第二进水管(26)上设有第二单向阀(27)，第一滑轨(19)上滑动式设有第一滑块(28)，第一滑块(28)与活塞(23)之间设有第一连杆(29)，第一连杆(29)的一端与第一滑块(28)铰接连接，第一连杆(29)的另一端与圆盘(30)的偏心位置铰接连接，第二连接杆(20)底部连接第二电机(31)，第二电机(31)前侧设有圆盘(30)，圆盘(30)的偏心位置与第一滑块(28)之间设有第二连杆(32)，第二连杆(32)的一端与圆盘(30)的偏心位置铰接连接，第二连杆(32)的另一端与第一滑块(28)铰接连接，第一连杆(29)与第二连杆(32)为复合铰接连接，第二滑轨(21)上滑动式设有第二滑块(33)，第二滑块(33)底部连接有齿条(34)，齿条(34)左端与圆盘(30)偏心位置之间设有第三连杆(35)，第三连杆(35)的一端与圆盘(30)的偏心位置铰接连，第三连杆(35)的另一端与齿条(34)左端铰接连接，第二连杆(32)与第三连杆(35)为复合铰接连接，支杆(4)顶部设有扇形齿轮(36)，扇形齿轮(36)与齿条(34)啮合，扇形齿轮(36)前侧连接有第四连杆(37)，第四连杆(37)右端设有喷头(38)，喷头(38)与水泵(13)之间连接有第二进水软管(39)。
2.根据权利要求1所述的一种印染用废水净化后循环利用装置，其特征在于，还包括有第二滤网(41)，第一进水软管(24)底端设有第二滤网(41)。
3.根据权利要求1所述的一种印染用废水净化后循环利用装置，其特征在于，支架(2)的材质为Q235钢。
4.根据权利要求1所述的一种印染用废水净化后循环利用装置，其特征在于，储水箱(40)的材质为不锈钢。
5.根据权利要求1所述的一种印染用废水净化后循环利用装置，其特征在于，第一电机(3)为伺服电机。
说明书
一种印染用废水净化后循环利用装置
技术领域
本发明涉及一种废水循环利用装置，尤其涉及一种印染用废水净化后循环利用装置。
背景技术
印染又称之为染整。是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称;本科的染整专业现在已经并入轻化工程专业;早在六、七千年前的新石器时代，我们的祖先就能够用赤铁矿粉末将麻布染成红色。居住在青海柴达木盆地诺木洪地区的原始部落，能把毛线染成黄、红、褐、蓝等色，织出带有色彩条纹的毛布。商周时期，染色技术不断提高。宫廷手工作坊中设有专职的官吏"染人"来"掌染草"，管理染色生产。染出的颜色也不断增加。到汉代，染色技术达到了相当高的水平。
一般对印染废水进行处理时，多数采用传统的生化法处理，以除去废水中的污染物，而现有的生化法在处理印染废水时不能有效的提高混凝效应、难以将染池内的污染物进行浓缩和分离、导致出水水质效果差的缺点，因此亟需研发一种有效的提高混凝效应、使染池内的污染物快速进行浓缩和分离、从而使出水水质效果佳的一种印染用废水净化后循环利用装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的生化法在处理印染废水时不能有效的提高混凝效应、难以将染池内的污染物进行浓缩和分离、导致出水水质效果差的缺点，本发明要解决的技术问题是提供一种有效的提高混凝效应、使染池内的污染物快速进行浓缩和分离、从而使出水水质效果佳的一种印染用废水净化后循环利用装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种印染用废水净化后循环利用装置，包括有推车、支架、第一电机、支杆、过滤箱、第一滤网、网状放置盒、转轴、搅拌杆、搅拌叶片、第一进水管、第一阀门、水泵、溶液箱、第一出水管、第二阀门顶板、第一连接杆、第一滑轨、第二连接杆、第二滑轨、压缩缸、活塞、第一进水软管、第一单向阀、第二进水管、第二单向阀、第一滑块、第一连杆、圆盘、第二电机、第二连杆、第二滑块、齿条、第三连杆、扇形齿轮、第四连杆、喷头、第二进水软管和储水箱，推车上从左至右依次设有支架、第一电机和支杆，支架顶部设有过滤箱，过滤箱内设有第一滤网和网状放置盒，第一电机的上方设有储水箱，储水箱底部设有转轴，电机顶部连接有搅拌杆，搅拌杆穿过转轴并深入储水箱内，储水箱内底部右侧设有水泵，搅拌杆上设有搅拌叶片，过滤箱下部右侧与储水箱上部左侧之间连接有第一进水管，第一进水管上设有第一阀门，储水箱上方设有溶液箱，溶液箱底部与储水箱顶部之间连接有第一出水管，第一出水管上设有第二阀门，溶液箱与储水箱通过第一出水管连通，推车上方设有顶板，顶板底部从左至右依次设有第一连接杆、第一滑轨、第二连接杆和第二滑轨，第一连接杆底部设有压缩缸，压缩缸内设有活塞，活塞与压缩缸配合，压缩缸左端连接有第一进水软管，第一进水软管上设有第一单向阀，压缩缸底部与过滤箱顶部之间连接有第二进水管，第二进水管上设有第二单向阀，第一滑轨上滑动式设有第一滑块，第一滑块与活塞之间设有第一连杆，第一连杆的一端与第一滑块铰接连接，第一连杆的另一端与圆盘的偏心位置铰接连接，第二连接杆底部连接第二电机，第二电机前侧设有圆盘，圆盘的偏心位置与第一滑块之间设有第二连杆，第二连杆的一端与圆盘的偏心位置铰接连接，第二连杆的另一端与第一滑块铰接连接，第一连杆与第二连杆为复合铰接连接，第二滑轨上滑动式设有第二滑块，第二滑块底部连接有齿条，齿条左端与圆盘偏心位置之间设有第三连杆，第三连杆的一端与圆盘的偏心位置铰接连，第三连杆的另一端与齿条左端铰接连接，第二连杆与第三连杆为复合铰接连接，支杆顶部设有扇形齿轮，扇形齿轮与齿条啮合，扇形齿轮前侧连接有第四连杆，第四连杆右端设有喷头，喷头与水泵之间连接有第二进水软管。
优选地，还包括有第二滤网，第一进水软管底端设有第二滤网。
优选地，支架的材质为Q235钢。
优选地，储水箱的材质为不锈钢。
优选地，第一电机为伺服电机。
工作原理：当要对印染处染池内的染料水进行净化时溶液箱内装有明矾液，网状放置盒内放有混凝剂，操作人员首先将推车推至染池旁，然后操作人员将第一进水软管放入染池内，然后操作人员启动第二电机转动，第二电机转动通过第二连杆带动第一滑块左右移动，第一滑块左右移动带动第一连杆左右移动，第一连杆左右移动通过活塞在压缩缸内左右移动，当活塞向左移动时，第二单向阀处于关闭状态，第一单项阀处于打开状态，当活塞向右移动时，染池内的染料水将通过第一进水软管流入压缩缸内，此时，第二单向阀处于打开状态，第一单项阀处于关闭状态，当活塞再次向左移动时，从而推动压缩缸内的水流入滤网箱内，然后操作人员关闭第二电机并将第一进水软管从染池内抽起，放入初始位置。紧接着，压缩缸内的染料水将通过第二进水管流入过滤箱内，染料水流入过滤箱内将通过第一滤网，第一滤网能将染料水中较大的悬浮物过滤掉，因为网状放置盒内放有混凝剂，所以当水通过网状放置盒时，混凝剂能够充分的将染料水中更小的悬浮物去除，将染料水脱色、去除污力并将染料水中的浊度降低，进行污染物的浓缩和分离，将其净化，使染料水达到出水水质的要求。这时，操作人员再打开第一阀门，过滤箱内的净水将通过第一进水管流入储水箱内，当过滤箱内的净水全流入储水箱内后，操作人员关闭第一阀门。然后再打开第二阀门，因为溶液箱内装有明矾液，所以第二阀门打开后，溶液箱内的明矾液将通过第一出水管流入储水箱内，流入适量明矾液后，操作人员关闭第二阀门。然后再启动第一电机正反交替转动，第一电机正反交替转动带动搅拌杆正反交替转动，搅拌杆正反交替转动带动搅拌叶片正反交替转动，将储水箱内的净水和明矾液搅拌均匀，从而使水的净化效果更好，搅拌一定时间后，操作人员关闭第一电机。然后操作人员再将推车推至花草需要浇水处，操作人员再启动水泵抽水，水泵将储水箱内的净水通过第二进水软管从喷头喷出。与此同时，操作人员再启动第二电机转动，第二电机转动带动圆盘转动，通过第三连杆带动齿条左右移动，因为扇形齿轮前侧设有第四连杆，第四连杆前侧设有喷头，所以齿条左右移动带动扇形齿轮转动，扇形齿轮转动带动喷头摆动，喷头摆动使需要浇水处的范围增大，从而对花草进行全方位浇水。浇水完毕后操作人员关闭第二电机，如此操作，便能对染池内的水进行处理，防止染料水外流导致环境污染严重。
因为还包括有第二滤网，第一进水软管底端设有第二滤网，第一滤网能防止染池内的杂质流入第一软管内，将其堵塞。
因为支架材质为Q235钢，Q235钢具有承受强度大、不易磨损，从而使支架使用年限长。
因为储水箱材质为不锈钢，不锈钢具有不会生锈的特点，从而使储水箱经久耐用。
因为第一电机为伺服电机，伺服电机能够更好的控制其转速，使运行更平稳。
(3)有益效果
本发明达到了提高混凝效应、使染池内的污染物快速进行浓缩和分离、从而使出水水质佳的效果。
