申请日2017.04.11
公开(公告)日2017.08.18
IPC分类号C02F1/52
摘要
本发明公开了一种污水处理用污泥沉淀池，包括污泥沉淀池本体，所述污泥沉淀池本体为长方体，所述污泥沉淀池本体左侧壁顶部连接有进水管，所述污泥沉淀池本体顶部连接有加药管，所述污泥沉淀池本体右侧壁顶部连接有污水管，所述污泥沉淀池本体右侧壁底部设有污泥管，所述污泥管内部还安装有闸阀，所述电动推杆的一端转动连接到污泥沉淀池本体的内壁，所述盖板的一端设有圆弧倒角，且所述盖板和污泥沉淀池本体内壁接触处设有橡胶圈，所述污泥沉淀池本体的右侧壁上还设有检修口，所述检修口的右侧设有密封盖，所述密封盖通过螺栓固定连接于污泥沉淀池本体，所述密封盖上还设有把手，适合广泛推广。
权利要求书

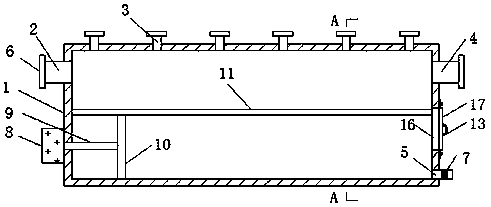

1.一种污水处理用污泥沉淀池，包括污泥沉淀池本体(1)，其特征在于：所述污泥沉淀池本体(1)为长方体，所述污泥沉淀池本体(1)左侧壁顶部连接有进水管(2)，所述污泥沉淀池本体(1)顶部连接有加药管(3)，所述污泥沉淀池本体(1)右侧壁顶部连接有污水管(4)，所述污泥沉淀池本体(1)右侧壁底部设有污泥管(5)，所述污泥管(5)内部还安装有闸阀(7)，所述污泥沉淀池本体(1)左侧壁底部安装有液压缸本体(8)，所述液压缸本体(8)的输出端连接有活塞杆(9)，所述活塞杆(9)的一端伸入到污泥沉淀池本体(1)内部，且端部连接有推板(10)，所述污泥沉淀池本体(1)内侧壁上铰接有盖板(11)，所述盖板(11)的宽度等于污泥沉淀池本体(1)的内部宽度，所述盖板(11)顶部转动连接有电动推杆(12)，所述电动推杆(12)的一端转动连接到污泥沉淀池本体(1)的内壁，所述盖板(11)的一端设有圆弧倒角，且所述盖板(11)和污泥沉淀池本体(1)内壁接触处设有橡胶圈(14)，所述污泥沉淀池本体(1)的右侧壁上还设有检修口(16)，所述检修口(16)的右侧设有密封盖(17)，所述密封盖(17)通过螺栓固定连接于污泥沉淀池本体(1)，所述密封盖(17)上还设有把手(13)。
2.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述进水管(2)、加药管(3)和污水管(4)的端部均连接有法兰(6)，所述法兰(6)上设有螺栓孔(15)，所述螺栓孔(15)环形分布。
3.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述污泥管(5)的截面为长方形。
4.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述液压缸本体(8)通过螺栓固定安装于污泥沉淀池本体(1)的侧壁。
5.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述加药管(3)的个数不少于六个，所述加药管(3)之间等距离分布。
6.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述活塞杆(9)和污泥沉淀池本体(1)的接触处设有防水密封圈，所述密封盖(17)和污泥沉淀池本体(1)的接触处也设有防水密封圈。
7.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述活塞杆(9)的输出端和推板(10)之间的连接关系为焊接，所述推板(10)的宽度等于污泥沉淀池本体(1)的内部宽度。
8.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于：所述盖板(11)和污泥沉淀池本体(1)的铰接处距离污泥沉淀池本体(1)内底部的高度等于推板(10)的高度。
说明书
一种污水处理用污泥沉淀池
技术领域
本发明涉及污水处理技术领域，具体为一种污水处理用污泥沉淀池。
背景技术
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。因此，城市污水处理系统是解决水资源不足和环境污染严重的关键。城市污水主要来自于家庭、机关、商业、城市公用设施等排放的生活污水和适量的工业生产废水，废水水量大且存在明显的昼夜周期性和季节周期性变化。污水中的主要污染物有动植物油、悬浮物、碳水化合物、蛋白质、表面活性剂、氮和磷的化合物、微生物等，这些有机污染物一般都比较容易生物降解。长期以来，城市生活污水的二级生物处理多采用活性污泥法，它是当前世界各国应用最广的一种二级生物处理流程，具有处理能力高，出水水质好等优点。但却普遍存在着基建费、运行费高，能耗大，管理较复杂。
对于污水处理用污泥沉淀池，现有技术中的沉淀池不便于将污泥排出，容易造成堵塞问题，不能满足人们需求。
发明内容
本发明的目的在于提供一种污水处理用污泥沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用污泥沉淀池，包括污泥沉淀池本体，所述污泥沉淀池本体为长方体，所述污泥沉淀池本体左侧壁顶部连接有进水管，所述污泥沉淀池本体顶部连接有加药管，所述污泥沉淀池本体右侧壁顶部连接有污水管，所述污泥沉淀池本体右侧壁底部设有污泥管，所述污泥管内部还安装有闸阀，所述污泥沉淀池本体左侧壁底部安装有液压缸本体，所述液压缸本体的输出端连接有活塞杆，所述活塞杆的一端伸入到污泥沉淀池本体内部，且端部连接有推板，所述污泥沉淀池本体内侧壁上铰接有盖板，所述盖板的宽度等于污泥沉淀池本体的内部宽度，所述盖板顶部转动连接有电动推杆，所述电动推杆的一端转动连接到污泥沉淀池本体的内壁，所述盖板的一端设有圆弧倒角，且所述盖板和污泥沉淀池本体内壁接触处设有橡胶圈，所述污泥沉淀池本体的右侧壁上还设有检修口，所述检修口的右侧设有密封盖，所述密封盖通过螺栓固定连接于污泥沉淀池本体，所述密封盖上还设有把手。
优选的，所述进水管、加药管和污水管的端部均连接有法兰，所述法兰上设有螺栓孔，所述螺栓孔环形分布。
优选的，所述污泥管的截面为长方形。
优选的，所述液压缸本体通过螺栓固定安装于污泥沉淀池本体的侧壁。
优选的，所述加药管的个数不少于六个，所述加药管之间等距离分布。
优选的，所述活塞杆和污泥沉淀池本体的接触处设有防水密封圈，所述密封盖和污泥沉淀池本体的接触处也设有防水密封圈。
优选的，所述活塞杆的输出端和推板之间的连接关系为焊接，所述推板的宽度等于污泥沉淀池本体的内部宽度。
与现有技术相比，本发明的有益效果是：本发明一种污水处理用污泥沉淀池，结构新颖，操作方便，污水通过进水管进入污泥沉淀池本体，通过设置多个加药管，提高加药效率，污泥沉淀到污泥沉淀池本体底部，初步净化后的污水通过污水管进入下一个净化环节，当需要将污泥排出的时候，只需启动电动推杆，将盖板推至水平位置，使污泥沉淀池本体的上层和下层隔绝，打开闸阀，在利用液压缸本体推动推板向右移动，从而将沉淀的污泥通过污泥管挤出，然后复位，进行下一轮沉降，回收污泥方便，操作简单，方便快捷，具有很高的实用性，大大提升了该一种污水处理用污泥沉淀池的使用功能性，保证其使用效果和使用效益，适合广泛推广。
