申请日2017.01.16
公开(公告)日2017.04.05
IPC分类号F16K31/06; F16K51/00
摘要
一种防堵自清洗的废水比电磁阀，包含有，阀体，所述阀体内具有阀隔膜，所述阀体内由所述阀隔膜界定出进水腔室、出水腔室及隔水腔室，所述进水腔室内具有固定防堵针、活动防堵套及固定防堵座，其中，所述固定防堵针系固定地设置于所述进水腔室，所述固定防堵座系固定地设置于所述出水腔室，所述活动防堵套系活动地设置于所述固定防堵针与所述固定防堵座间且所述活动防堵套的外圆与所述阀体相密封，将进水腔室与出水腔室分割，所述活动防堵套对应于固定防堵针端设置有防堵通孔，所述活动防堵套中的固定防堵座端与所述固定防堵座间具有防堵复位弹簧。本发明的优点在于：解决废水比电磁阀废水孔堵塞的难题。

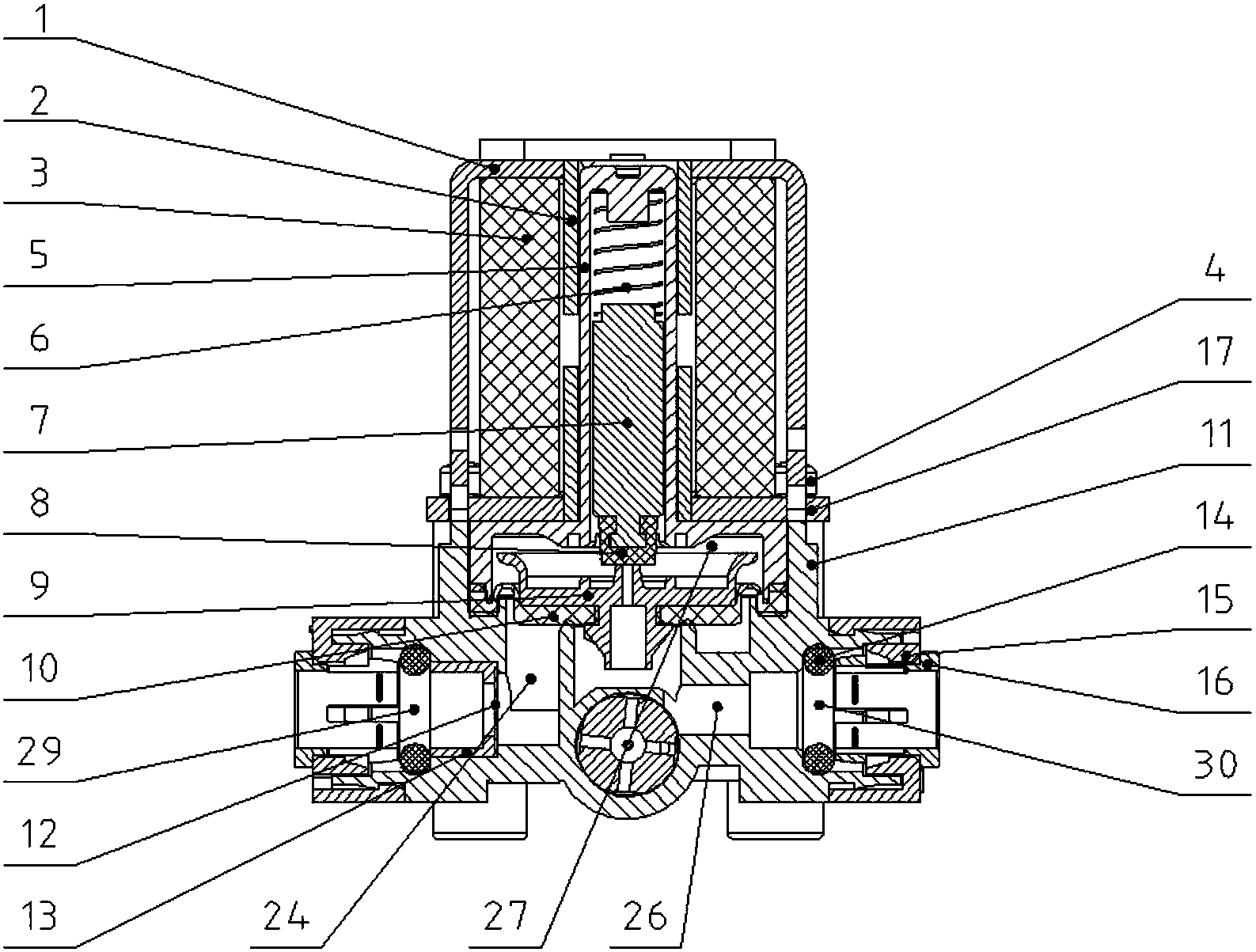

摘要附图
权利要求书
1.一种防堵自清洗的废水比电磁阀，其特征在于，包含有，阀体，所述阀体内具有阀隔膜，所述阀体内由所述阀隔膜界定出进水腔室、出水腔室及隔水腔室，所述进水腔室内具有固定防堵针、活动防堵套及固定防堵座，其中，所述固定防堵针固定设置于所述进水腔室，所述固定防堵座固定设置于所述出水腔室，所述活动防堵套活动设置于所述固定防堵针与所述固定防堵座间且所述活动防堵套的外圆与所述阀体相密封以将所述进水腔室与所述出水腔室分割，所述活动防堵套对应于固定防堵针端设置有防堵通孔，所述活动防堵套中的固定防堵座端与所述固定防堵座间具有防堵复位弹簧，所述防堵通孔的内径大于所述固定防堵针的外径，所述固定防堵针处于所述防堵通孔内，所述固定防堵针与所述防堵通孔共同界定出废水通道，使得废水从所述进水腔室通过所述废水通道流向所述出水腔室，而当所述废水通道出现堵塞情况下，所述进水腔室的水压大于所述出水腔室的水压及复位弹簧的弹力之和，使得所述活动防堵套向所述固定防堵座方向移位，直至所述固定防堵针与所述防堵通孔相脱离，此时，废水从所述进水腔室通过所述防堵通孔流向所述出水腔室，堵塞物冲走后，进水腔室的水压下降，在复位弹簧弹力的作用下，防堵活动套复位，重新套在固定防堵针上，继续实现废水功能，从而实现废水电磁阀的防堵自清洗功能。
2.根据权利要求1所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述活动防堵套的外圆上形成有第一密封环槽，所述第一密封环槽与所述阀体共同界定出第一密封空间，所述第一密封空间内容置有第一密封圈，以实现所述出水腔室与所述进水腔室的密封。
3.根据权利要求1所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述固定防堵座的外圆上形成有第二密封环槽，所述第二密封环槽与所述出水腔室共同界定出第二密封空间，所述第二密封空间内容置有第二密封圈，以实现所述出水腔室与阀体外界的密封。
4.根据权利要求3所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述固定防堵座与所述阀体的固定方式系彼此螺纹连接。
5.根据权利要求1所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述固定防堵针与所述进水腔室的固定方式系由所述固定防堵针直接固定于所述阀体上的。
6.根据权利要求1至5中任意一项所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述阀体上具有连通所述进水腔室的进水口，所述进水口具有进水快速接头，用以快接进水管路。
7.根据权利要求1至5中任意一项所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述阀体上具有连通所述出水腔室的出水口，所述出水口具有出水快速接头，用以快接出水管路。
8.根据权利要求1至5中任意一项所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述进水口内具有过滤网。
9.根据权利要求1至5中任意一项所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述阀膜隔板上具有连通所述进水腔室及所述隔水腔室的升压孔，所述阀膜隔板上具有泄压孔;还包含有，电磁控制装置，所述电磁控制装置具有竖直设置的控制复位弹簧、竖直设置的活动铁芯及环绕于所述活动铁芯外侧的电磁线圈，所述控制复位弹簧的上端系固定端，所述控制复位弹簧的下端系活动端，所述控制复位弹簧的下端与所述活动铁芯的上端相抵，所述活动铁芯的下端具有铁芯帽，所述铁芯帽处于所述泄压孔的上方且用以选择性地密封所述泄压孔。
10.根据权利要求9所述的一种防堵自清洗的废水比电磁阀，其特征在于，所述电磁控制装置还具有导杆，所述导杆系环绕于所述控制复位弹簧及所述活动铁芯的外侧，所述导杆用以提供所述活动铁芯上下移位的导向。
说明书
一种防堵自清洗的废水比电磁阀
技术领域
本发明涉及一种废水比电磁阀，尤其是一种防堵自清洗的废水比电磁阀。
背景技术
现有的一种废水比电磁阀包括阀体、线圈、上支架、封板、导杆、弹簧、铁芯、铁芯帽、隔膜板、隔膜、快接O型圈、快接焊接盖、快接卡爪、自攻螺钉。阀体两端通过快接O型圈、快接焊接盖、快接卡爪设置快插式接口上，阀体进水腔对应出水腔位置开设一小孔，作为废水通道。电磁阀通电时，将铁芯吸起，隔膜板泄压孔泄压，进而水压将隔膜抬起，进水腔与出水腔连通，废水经阀口处流向出水腔;电磁阀断电时，铁芯在弹簧的作用下，使铁芯帽压住隔膜板泄压孔，在水压的作用下，隔膜紧紧压住阀口，进水腔与出水腔分割，废水经小孔流向出水腔。废水比电磁阀在反渗透净水机和直饮机等水处理设备中发挥着极其重要的作用。现有技术缺陷：市场上废水比电磁阀，废水孔孔径较小，由于结构上存在的缺陷，废水孔易堵塞，特别是微小废水流量的废水比电磁阀，很容易被废水中的杂质或异物堵塞。废水孔堵塞后，废水无法排出，不仅仅使废水比电磁阀丧失功能，更甚者将会导致水处理设备中前置的反渗透膜报废。
发明内容
本发明目的是克服现有技术中堵塞问题，提供一种新型的防堵自清洗的废水比电磁阀。
为了实现这一目的，本发明的技术方案如下：一种防堵自清洗的废水比电磁阀，包含有，阀体，所述阀体内具有阀隔膜，所述阀体内由所述阀隔膜界定出进水腔室、出水腔室及隔水腔室，所述进水腔室内具有固定防堵针、活动防堵套及固定防堵座，其中，所述固定防堵针系固定地设置于所述进水腔室，所述固定防堵座系固定地设置于所述出水腔室，所述活动防堵套系活动地设置于所述固定防堵针与所述固定防堵座间且所述活动防堵套的外圆与所述阀体相密封，将进水腔室与出水腔室分割，所述活动防堵套对应于固定防堵针端设置有防堵通孔，所述活动防堵套中的固定防堵座端与所述固定防堵座间具有防堵复位弹簧，所述防堵通孔的内径系大于所述固定防堵针的外径，所述固定防堵针系处于所述防堵通孔内，所述固定防堵针与所述防堵通孔共同界定出废水通道，使得废水从所述进水腔室通过所述废水通道流向所述出水腔室，而当所述废水通道出现堵塞情况下，所述进水腔室处的水压大于所述出水腔室的水压及复位弹簧的弹力之和，使得所述活动防堵套向所述固定防堵座方向移位，直至所述固定防堵针与所述防堵通孔相脱离，此时，废水从所述进水腔室通过所述防堵通孔流向所述出水腔室，堵塞物冲走后，进水腔室的水压下降，在复位弹簧弹力的作用下，防堵活动套复位，重新套在固定防堵针上，继续实现废水功能，从而实现废水电磁阀的防堵自清洗功能。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述活动防堵套的外圆上形成有第一密封环槽，所述第一密封环槽与所述阀体共同界定出第一密封空间，所述第一密封空间内容置有第一密封圈，以实现所述活动防堵套与所述进水腔室的密封。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述固定防堵座的外圆上形成有第二密封环槽，所述第二密封环槽与所述出水腔室共同界定出第二密封空间，所述第二密封空间内容置有第二密封圈，以实现所述出水腔室与所述阀体外界的密封。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述固定防堵座与所述阀体的固定方式系彼此螺纹连接。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述固定防堵针与所述进水腔室的固定方式系由所述固定防堵针嵌在阀体上的。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述阀体上具有连通所述进水腔室的进水口，所述进水口具有进水快速接头，用以快接进水管路。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述阀体上具有连通所述出水腔室的出水口，所述出水口具有出水快速接头，用以快接出水管路。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述进水口内具有过滤网。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述阀膜隔板上具有连通所述进水腔室及所述隔水腔室的升压孔，所述阀膜隔板上具有泄压孔;还包含有，电磁控制装置，所述电磁控制装置具有竖直设置的控制复位弹簧、竖直设置的活动铁芯及环绕于所述活动铁芯外侧的电磁线圈，所述控制复位弹簧的上端系固定端，所述控制复位弹簧的下端系活动端，所述控制复位弹簧的下端与所述活动铁芯的上端相抵，所述活动铁芯的下端具有铁芯帽，所述铁芯帽处于所述泄压孔的上方且用以选择性地密封所述泄压孔。
作为一种防堵自清洗的废水比电磁阀的优选方案，所述电磁控制装置还具有导杆，所述导杆系环绕于所述控制复位弹簧及所述活动铁芯的外侧，所述导杆用以提供所述活动铁芯上下移位的导向。
与现有技术相比，本发明的优点至少在于：解决了废水比电磁阀废水孔堵塞的难题。
