申请日2017.01.18
公开(公告)日2017.09.08
IPC分类号F25B30/06; F25B30/04
摘要
本实用新型公开了一种用于高盐废水加热的热电厂循环水余热利用系统，包括冷却塔、电动蝶阀、循环水泵、蝶阀、凝汽器、过滤器、吸收式热泵和蒸发器;所述冷却塔的一端通过第一循环水回水管连接至凝汽器，第二循环水回水管一端连接至第一循环水回水管，第二循环水回水管的另一端连接至循环水供水管;所述第二循环水回水管上安装有吸收式热泵，所述吸收式热泵通过高盐废水出水管连接至蒸发器。本实用新型以热电厂的蒸汽作为驱动热源，在吸收式热泵的作用下，将冷凝废热传递给近零排放中的高盐废水，提高了供热效果及能源利用率;同时降低燃煤的消耗量，减小二氧化碳等污染物的排放，实现了能源的节约。

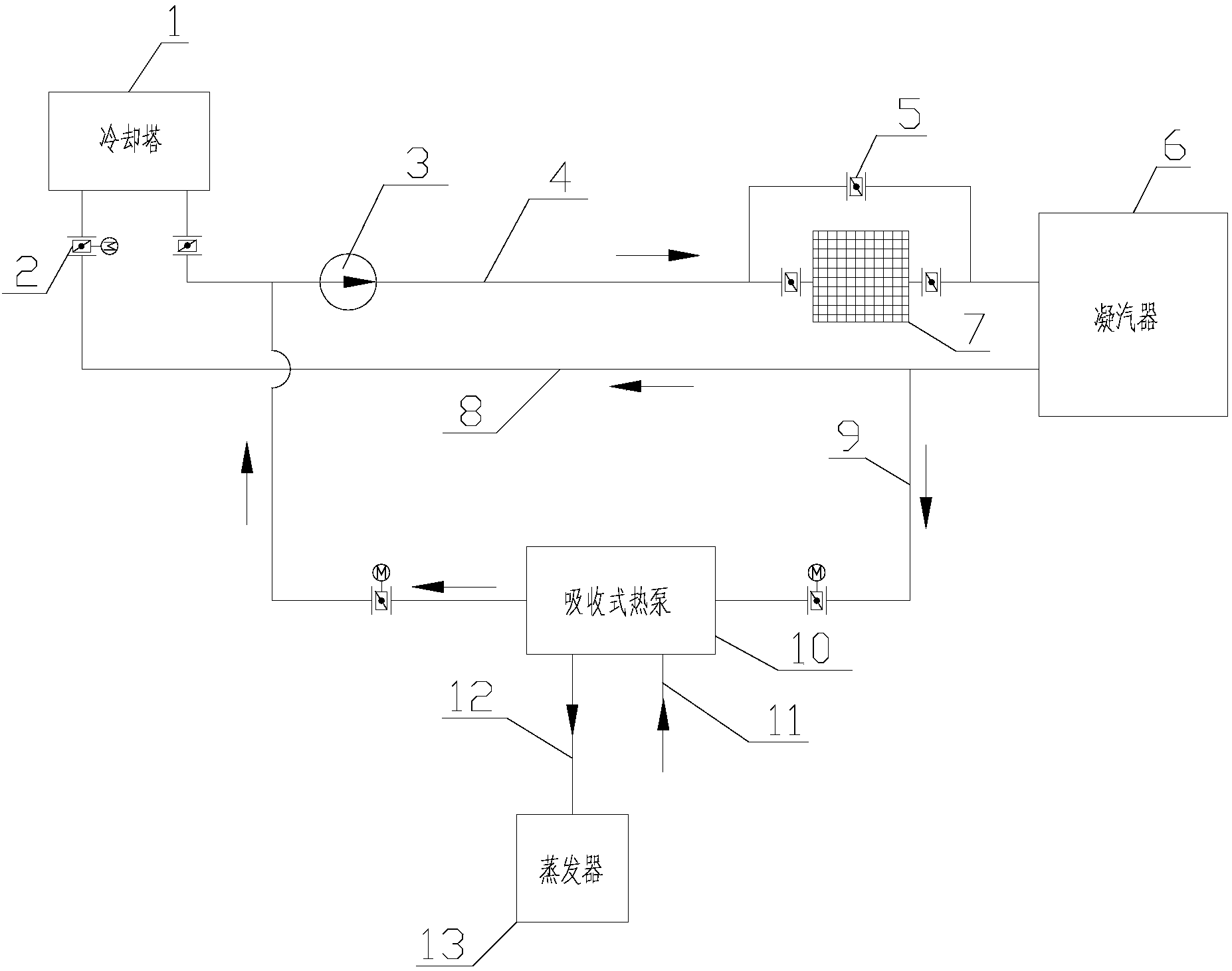

摘要附图
权利要求书
1.一种用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，包括冷却塔(1)、电动蝶阀(2)、循环水泵(3)、蝶阀(5)、凝汽器(6)、过滤器(7)、吸收式热泵(10)和蒸发器(13);所述冷却塔(1)的一端通过循环水供水管(4)连接至凝汽器(6)，循环水供水管(4)上还安装有循环水泵(3)和过滤器(7);所述冷却塔(1)的另一端通过第一循环水回水管(8)连接至凝汽器(6)，第二循环水回水管(9)一端连接至第一循环水回水管(8)，第二循环水回水管(9)的另一端连接至循环水供水管(4)，所述冷却塔(1)与连接节点之间的循环水供水管(4)上也安装有蝶阀(5);所述第二循环水回水管(9)上安装有吸收式热泵(10)，吸收式热泵(10)的左右两侧均设置有电动蝶阀(2)，且吸收式热泵(10)左右两侧的电动蝶阀(2)均安装在第二循环水回水管(9)上，所述吸收式热泵(10)上连接有高盐废水进水管(11)和高盐废水出水管(12)，且吸收式热泵(10)通过高盐废水出水管(12)连接至蒸发器(13)。
2.根据权利要求1所述的用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，所述循环水泵(3)位于冷却塔(1)与过滤器(7)之间，过滤器(7)位于循环水泵(3)与凝汽器(6)之间。
3.根据权利要求1所述的用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，所述过滤器(7)的左右两侧及过滤器(7)的上方均设置有蝶阀(5)。
4.根据权利要求3所述的用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，所述过滤器(7)上方的蝶阀(5)左右两端均通过管道与循环水供水管(4)连接。
5.根据权利要求3所述的用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，所述过滤器(7)左右两侧的蝶阀(5)均安装在循环水供水管(4)上。
6.根据权利要求1所述的用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，所述冷却塔(1)与凝汽器(6)之间设置有电动蝶阀(2)，电动蝶阀(2)安装在第一循环水回水管(8)上。
7.根据权利要求1所述的用于高盐废水加热的热电厂循环水余热利用系统，其特征在于，所述循环水供水管(4)与第二循环水回水管(9)的连接节点位于循环水泵(3)与冷却塔(1)之间。
说明书
一种用于高盐废水加热的热电厂循环水余热利用系统
技术领域
本实用新型涉及节能减排技术领域，具体是一种用于高盐废水加热的热电厂循环水余热利用系统。
背景技术
热电厂的间接冷却循环水系统，传统技术方案采用冷却塔进行冷却。在汽轮机排气经循环水冷凝后，温度升高的循环水经循环水泵抽至冷却塔中，在冷却塔中循环水的余热被直接浪费掉。该系统具有漂水现象、运行噪音大、防结冰效果差的缺点，而且在一定程度上循环水宜受污染。
国内针对热电厂脱硫废水、循环水排污、膜处理浓水等废水的近零排放处理，传统方法采用膜技术将废水高倍浓缩为高盐废水，通过蒸发器对高盐废水进行蒸发结晶。存在以下缺点：蒸发器的加热蒸汽量较大，燃煤的消耗量大，导致二氧化碳等污染物的排放量较大，也造成了能源的损失。
因此，本实用新型对热电厂循环水的冷凝废热应用于高盐废水的加热。
实用新型内容
本实用新型的目的在于提供一种用于高盐废水加热的热电厂循环水余热利用系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于高盐废水加热的热电厂循环水余热利用系统，包括冷却塔、电动蝶阀、循环水泵、蝶阀、凝汽器、过滤器、吸收式热泵和蒸发器;所述冷却塔的一端通过循环水供水管连接至凝汽器，循环水供水管上还安装有循环水泵和过滤器;所述冷却塔的另一端通过第一循环水回水管连接至凝汽器，第二循环水回水管一端连接至第一循环水回水管，第二循环水回水管的另一端连接至循环水供水管，所述冷却塔与连接节点之间的循环水供水管上也安装有蝶阀;所述第二循环水回水管上安装有吸收式热泵，吸收式热泵的左右两侧均设置有电动蝶阀，且吸收式热泵左右两侧的电动蝶阀均安装在第二循环水回水管上，所述吸收式热泵上连接有高盐废水进水管和高盐废水出水管，且吸收式热泵通过高盐废水出水管连接至蒸发器。
作为本实用新型进一步的方案：所述循环水泵位于冷却塔与过滤器之间，过滤器位于循环水泵与凝汽器之间。
作为本实用新型进一步的方案：所述过滤器的左右两侧及过滤器的上方均设置有蝶阀。
作为本实用新型进一步的方案：所述过滤器上方的蝶阀左右两端均通过管道与循环水供水管连接。
作为本实用新型进一步的方案：所述过滤器左右两侧的蝶阀均安装在循环水供水管上。
作为本实用新型进一步的方案：所述冷却塔与凝汽器之间设置有电动蝶阀，电动蝶阀安装在第一循环水回水管上。
作为本实用新型进一步的方案：所述循环水供水管与第二循环水回水管的连接节点位于循环水泵与冷却塔之间。
与现有技术相比，本实用新型的有益效果是：
1)本实用新型以热电厂的蒸汽作为驱动热源，在吸收式热泵的作用下，最大限度利用循环水回水中的冷凝废热，将冷凝废热传递给近零排放中的高盐废水，增大了热电厂的供热能力，提高了供热效果及能源利用率;
2)本实用新型采用具有中停功能的电动阀门及变频式冷却塔，通过所需热负荷来调节进入冷却塔中的循环水回水流量，能够有效的降低冷却塔负荷及热污染，也减少循环水在冷却塔内蒸发、风吹的损失，实现了能源的节约及高效利用;
3)本实用新型通过循环水对高盐废水进行加热，降低了蒸发器的加热蒸汽量，同时降低燃煤的消耗量，减小二氧化碳等污染物的排放，实现了能源的节约。
