申请日2017.01.18
公开(公告)日2017.09.08
IPC分类号C02F11/02; F16J15/08
摘要
本实用新型公开了一种简易实用的渗滤液槽体无限扩展连通装置，包括若干渗滤液槽，渗滤液槽采用PP、PE、PVC或玻璃罐材料制作而成，若干渗滤液槽采用拼装的方式形成收集面积更大的渗滤液收集槽体，相邻两个渗滤液槽之间形成有槽体连通孔，所述槽体连通孔上连接有连通装置，所述连通装置包括外螺纹直管，所述外螺纹直管穿过于槽体连通孔，且外螺纹直管的两端分别连接有紧固螺母，所述紧固螺母位于渗滤液槽的内侧;紧固螺母与渗滤液槽之间和渗滤液槽与渗滤液槽之间分别设有橡胶防渗垫片。本实用新型结构简单，可以连接更多的槽体，可以在槽体的四个方向进行延伸，无限扩展，应用灵活，现场施工非常方便、灵活、造价低、不会出现渗漏。

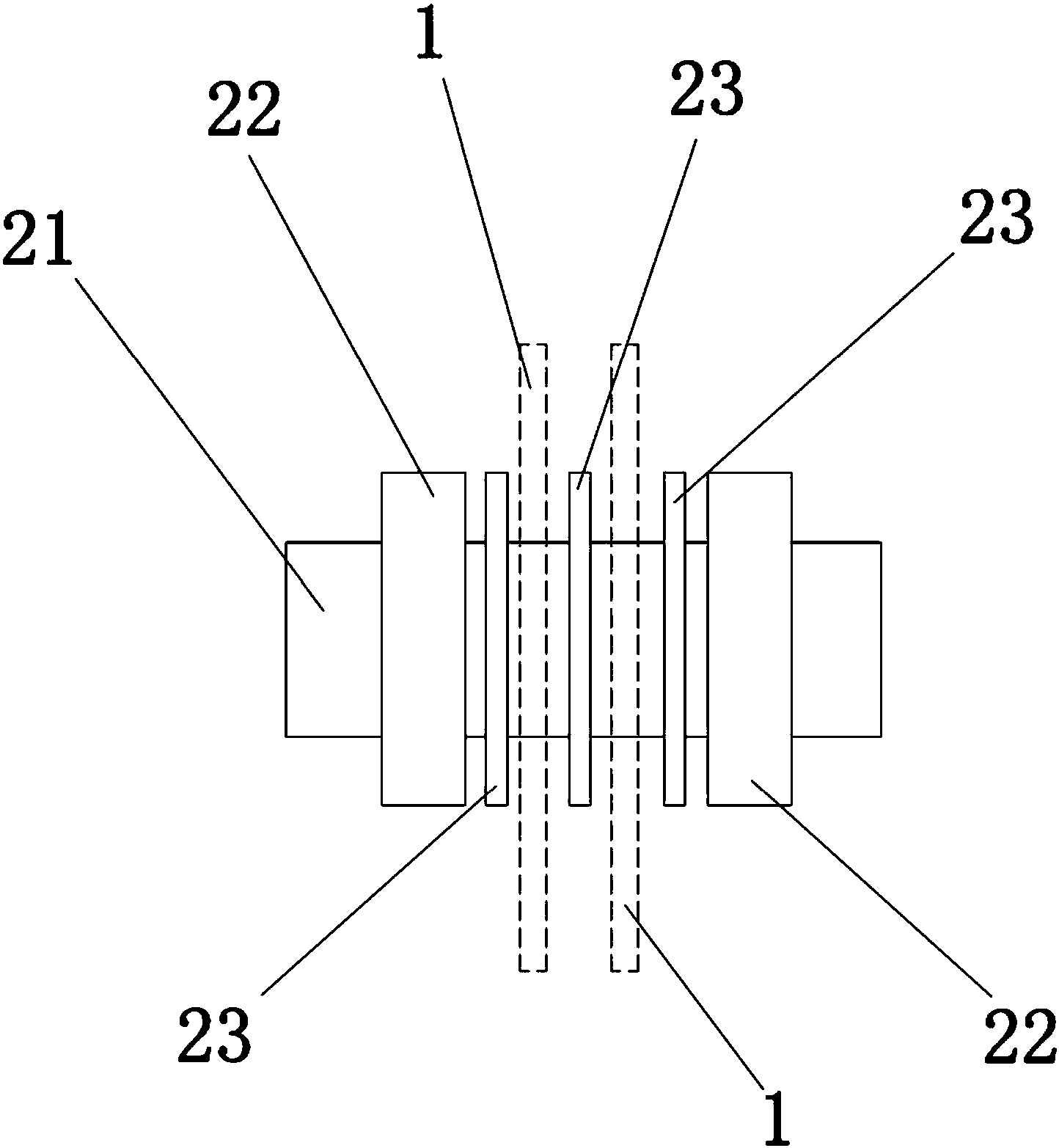

摘要附图
权利要求书
1.一种简易实用的渗滤液槽体无限扩展连通装置，其特征在于：包括若干渗滤液槽(1)，所述渗滤液槽(1)采用PP、PE、PVC或玻璃罐材料制作而成，若干渗滤液槽(1)采用拼装的方式形成收集面积更大的渗滤液收集槽体，相邻两个渗滤液槽(1)之间形成有槽体连通孔(11)，所述槽体连通孔(11)上连接有连通装置，所述连通装置包括外螺纹直管(21)，所述外螺纹直管(21)穿过于槽体连通孔(11)，且外螺纹直管(21)的两端分别连接有紧固螺母(22)，所述紧固螺母(22)位于渗滤液槽(1)的内侧;紧固螺母(22)与渗滤液槽(1)之间和渗滤液槽(1)与渗滤液槽(1)之间分别设有橡胶防渗垫片(23)。
说明书
一种简易实用的渗滤液槽体无限扩展连通装置
技术领域
本实用新型涉及养殖粪污好氧发酵装置领域，尤其涉及到一种简易实用的渗滤液槽体无限扩展连通装置。
背景技术
应用在养殖粪污好氧发酵的渗滤液收集槽的收集面积都很大，建设占地面积很大，如果现场制作需要考虑防渗处理，则需要较长的时间，造价也较高。采用玻璃罐或PVC等材料制作好后运到现场安装，则需要考虑玻璃钢槽体的强度、运输便利性及现场安装可行性，由于玻璃槽体不能做得非常大，只能做成长度16米，宽度在4米以内，而现场需要的槽体往往很大，需要采用若干个小槽体通过拼接方式才能实现。而现场拼接存在一个连接处普通方法则还是需要在现场采用玻璃钢材料现场施工，影响工效，成本也会较高，施工质量不好会导致连接处漏液体。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、简易实用的渗滤液槽体无限扩展连通装置。
本实用新型是通过如下方式实现的：
一种简易实用的渗滤液槽体无限扩展连通装置，其特征在于：包括若干渗滤液槽1，所述渗滤液槽1采用PP、PE、PVC或玻璃罐材料制作而成，若干渗滤液槽1采用拼装的方式形成收集面积更大的渗滤液收集槽体，相邻两个渗滤液槽1之间形成有槽体连通孔11，所述槽体连通孔11上连接有连通装置，所述连通装置包括外螺纹直管21，所述外螺纹直管21穿过于槽体连通孔11，且外螺纹直管21的两端分别连接有紧固螺母22，所述紧固螺母22位于渗滤液槽1的内侧;紧固螺母22与渗滤液槽1之间和渗滤液槽1与渗滤液槽1之间分别设有橡胶防渗垫片23。
本实用新型的有益效果在于：结构简单，可以连接更多的槽体，可以在槽体的四个方向进行延伸，无限扩展，应用灵活，现场施工非常方便、灵活、造价低、不会出现渗漏。
