申请日2017.01.18
公开(公告)日2017.07.28
IPC分类号G01N1/10
摘要
市政污泥取样器，包括外形为长方体的取样筒，取样筒内部中空形成污泥腔，取样筒的顶部封堵且底端敞口，取样筒的筒壁包括内筒壁和外筒壁，内筒壁和外筒壁之间形成横截面呈方环形的腔体，内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，取样筒的顶部设有把柄，取样筒上设有两组底面封堵机构，两组底面封堵机构分别设置在腔体的左侧和右侧，两组底面封堵机构左右对称设置;综上所述，本实用新型提供了一种设计合理、结构紧凑、能够对污泥进行抽取收集的污泥取样装置，为污泥的实验研究分析提供了基础保障。

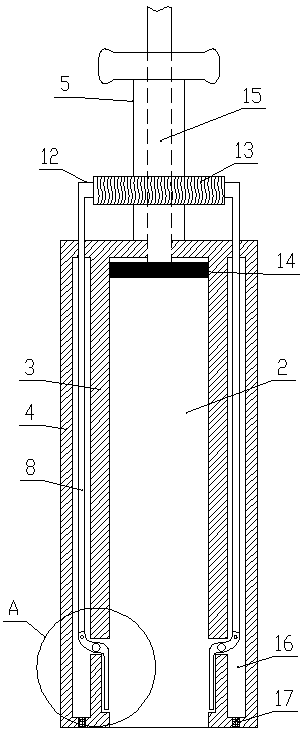

摘要附图
权利要求书
1.市政污泥取样器，其特征在于：包括外形为长方体的取样筒，取样筒内部中空形成污泥腔，取样筒的顶部封堵且底端敞口，取样筒的筒壁包括内筒壁和外筒壁，内筒壁和外筒壁之间形成横截面呈方环形的腔体，内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，取样筒的顶部设有把柄，取样筒上设有两组底面封堵机构，两组底面封堵机构分别设置在腔体的左侧和右侧，两组底面封堵机构左右对称设置;内筒壁底部的左侧设有左安装槽和左安装孔，左安装槽沿前后方向的宽度等于内筒壁的前侧与后侧之间的宽度，左安装孔开设在左安装槽顶部且与左安装槽连通，内筒壁底部的右侧设有右安装槽和右安装孔，右安装槽和左安装槽左右对称设置，右安装孔和左安装孔左右对称设置;
位于左侧的底面封堵机构包括传动杆、联动杆和封堵板，联动杆外形为L形，联动杆的棱角处为圆弧过渡结构，联动杆的中部通过销轴铰接在左安装孔内，封堵板垂直设置在左安装槽内，联动杆的右端与封堵板的上部固定连接，传动杆插设在腔体的左侧，传动杆的下端与联动杆的上端铰接，传动杆的上端穿出取样筒的顶面;
两根传动杆的上端通过连接杆连接，连接杆上设有防滑套。
2.根据权利要求1所述的市政污泥取样器，其特征在于：取样筒上还设有污泥推送机构，污泥推送机构包括推板和推杆，推板装配在取样筒的污泥腔内，推板与污泥腔横截面的大小相适配，把柄为管状结构，推杆垂直插设在把柄内，推杆的下端穿过取样筒的顶面后固定连接在推板的顶部，推杆的上端向上穿出把柄顶部。
说明书
市政污泥取样器
技术领域
本实用新型属于污泥检测技术领域，具体涉及一种市政污泥取样器。
背景技术
市政污泥是城镇污水处理厂生物法废水处理工艺环节的副产物，是一种散发恶臭气味的浑浊灰色液体或半固体的泥状有机混合体，其中含有多种微生物、金属离子、病原体等物质。在现有技术中，对污水处理池里的污泥进行取样，是分析评价污水处理池的处理效果常见的方法，但是目前对污泥进行取样的器械不同，一般通过铲子普通工具取样，取样后再装入容器中，运送至实验室分析，这种简单地污泥取样方法很容易对周边环境造成污染，因此，设计一种标准化的污泥取样装置，是目前污泥处理研究中最基本的要求。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种结构紧凑、操作方便、设计合理、对污泥进行抽取收集的市政污泥取样器。
为解决上述技术问题，本实用新型采用如下技术方案：市政污泥取样器，包括外形为长方体的取样筒，取样筒内部中空形成污泥腔，取样筒的顶部封堵且底端敞口，取样筒的筒壁包括内筒壁和外筒壁，内筒壁和外筒壁之间形成横截面呈方环形的腔体，内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，取样筒的顶部设有把柄，取样筒上设有两组底面封堵机构，两组底面封堵机构分别设置在腔体的左侧和右侧，两组底面封堵机构左右对称设置;内筒壁底部的左侧设有左安装槽和左安装孔，左安装槽沿前后方向的宽度等于内筒壁的前侧与后侧之间的宽度，左安装孔开设在左安装槽顶部且与左安装槽连通，内筒壁底部的右侧设有右安装槽和右安装孔，右安装槽和左安装槽左右对称设置，右安装孔和左安装孔左右对称设置;
位于左侧的底面封堵机构包括传动杆、联动杆和封堵板，联动杆外形为L形，联动杆的棱角处为圆弧过渡结构，联动杆的中部通过销轴铰接在左安装孔内，封堵板垂直设置在左安装槽内，联动杆的右端与封堵板的上部固定连接，传动杆插设在腔体的左侧，传动杆的下端与联动杆的上端铰接，传动杆的上端穿出取样筒的顶面;
两根传动杆的上端通过连接杆连接，连接杆上设有防滑套。
取样筒上还设有污泥推送机构，污泥推送机构包括推板和推杆，推板装配在取样筒的污泥腔内，推板与污泥腔横截面的大小相适配，把柄为管状结构，推杆垂直插设在把柄内，推杆的下端穿过取样筒的顶面后固定连接在推板的顶部，推杆的上端向上穿出把柄顶部。
采用上述技术方案，本实用新型具体在收集污泥的操作为：首先手持把柄将取样筒垂直向下插入污泥堆内，污泥进入污泥腔，之后手握防滑套向下推动连接杆，两根传动杆受到推力向下运动，接着位于左侧的传动杆推动联动杆的左端向下运动，由于联动杆的中部通过销轴铰接在左安装孔内，所以联动杆右端开始向上运动，从而带动位于联动杆右端的封堵板向上运动，之后两块封堵板相抵并将底面封堵，污泥不会从底面漏出，很好的收集在污泥腔内，然后拉动把柄向上提起取样筒到实验室，接着放开防滑套同时向下推动推杆，推杆推动推板，推板将污泥腔内的污泥推出，接下来便可以对污泥进行研究分析;另外内筒壁和外筒壁的下端设有位于腔体底部的环形堵头，当有污泥从左安装孔和右安装孔进入腔体内时，可以打开环形堵头，将污泥取出，防止腔体内的污泥过多而影响装置的正常使用;
综上所述，本实用新型提供了一种设计合理、结构紧凑、能够对污泥进行抽取收集的污泥取样装置，为污泥的实验研究分析提供了基础保障。
