申请日2016.12.22
公开(公告)日2017.09.15
IPC分类号C02F9/14; C02F3/12; C02F101/30
摘要
本实用新型公开了一种高效环保的自动化工业废水处理装置，包括生物接触氧化反应池和处理池，所述生物接触氧化反应池上设有进水管、回液管和排水管，所述生物接触氧化反应池包括生物接触氧化罐，所述生物接触氧化罐内部设置漂浮型仿水草生物填料及填料支架，所述生物接触氧化罐内接种好氧污泥，所述生物接触氧化反应池的底部通过排水管与所述处理池相通，所述排水管上设有循环泵，所述处理池的上方通过回液管与所述生物接触氧化反应池相通，所述回液管上设置有流量调节阀，本实用新型有效减少工业废水对周边水体的污染，尤其对含有高浓度有机物、可生化性差、同时有脱氮需求的工业废水处理效果良好。

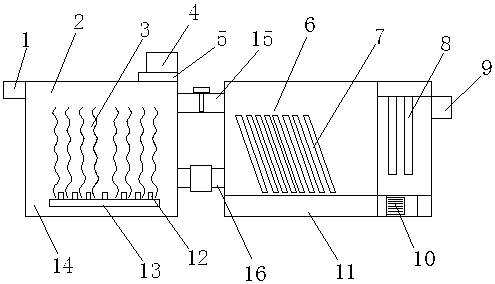

摘要附图
权利要求书
1.一种高效环保的自动化工业废水处理装置，包括生物接触氧化反应池(2)和处理池(6)，其特征在于：所述生物接触氧化反应池(2)上设有进水管(1)、回液管(15)和排水管(16)，所述生物接触氧化反应池(2)包括生物接触氧化罐(14)，所述生物接触氧化罐(14)内部设置漂浮型仿水草生物填料(3)及填料支架(13)，所述生物接触氧化罐(14)内接种好氧污泥，所述生物接触氧化反应池(2)的底部通过排水管(16)与所述处理池(6)相通，所述排水管(16)上设有循环泵，所述处理池(6)的上方通过回液管(15)与所述生物接触氧化反应池(2)相通，所述回液管(15)上设置有流量调节阀，所述处理池(6)内设有斜板(7)，所述斜板(7)为瓦楞形，所述处理池(6)上设有出水口(9)，所述处理池(6)内在靠近出水口(9)的一侧设有汞齐紫外线灯管(8)，所述处理池(6)的底部内接种厌氧污泥。
2.根据权利要求1所述的一种高效环保的自动化工业废水处理装置，其特征在于：所述生物填料(3)一端固定在生物接触氧化罐(14)内底部的填料支架(13)上。
3.根据权利要求2所述的一种高效环保的自动化工业废水处理装置，其特征在于：所述生物接触氧化罐(14)的中心检修口上安装曝气机支架(5)，所述曝气机支架(5)上面安装曝气机(4)。
4.根据权利要求1所述的一种高效环保的自动化工业废水处理装置，其特征在于：所述填料支架(13)上设置有均匀分布的曝气管(12)，所述曝气管(12)与所述曝气机(4)连接。
5.根据权利要求1所述的一种高效环保的自动化工业废水处理装置，其特征在于：所述斜板(7)的下方设有倒圆锥台形集泥区(11)，所述集泥区(11)的排泥口内设置有齿轮泵(10)。
说明书
一种高效环保的自动化工业废水处理装置
技术领域
本实用新型涉及工业废水处理技术领域，具体为一种高效环保的自动化工业废水处理装置。
背景技术
我国是一个水资源严重短缺的国家，人均水资源拥有量仅为2250m3/人，不足世界平均水平的1/4。在我国600多个城市中，有300余座城市缺水，其中严重缺水城市有100余个，年缺水量近60亿m3，然而在仅有的水资源中还有大量的水体因不达标的工业废水排放，造成严重的污染，不仅加快水资源短缺的现状，而且严重影响人们的身心健康。随着工业的迅速发展,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,进一步威胁人类的健康和安全。因此,对于保护环境来说，工业废水的处理比城市污水的处理更为迫切与重要。但目前工业废水的处理系统都比较复杂，设备占地面积较大，不利于现场处理废水。
实用新型内容
本实用新型的目的在于提供一种高效环保的自动化工业废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效环保的自动化工业废水处理装置，包括生物接触氧化反应池和处理池，所述生物接触氧化反应池上设有进水管、回液管和排水管，所述生物接触氧化反应池包括生物接触氧化罐，所述生物接触氧化罐内部设置漂浮型仿水草生物填料及填料支架，所述生物接触氧化罐内接种好氧污泥，所述生物接触氧化反应池的底部通过排水管与所述处理池相通，所述排水管上设有循环泵，所述处理池的上方通过回液管与所述生物接触氧化反应池相通，所述回液管上设置有流量调节阀，所述处理池内设有斜板，所述斜板为瓦楞形，所述处理池上设有出水口，所述处理池内在靠近出水口的一侧设有汞齐紫外线灯管，所述处理池的底部内接种厌氧污泥。
优选的，所述生物填料一端固定在生物接触氧化罐内底部的填料支架上。
优选的，所述生物接触氧化罐的中心检修口上安装曝气机支架，所述曝气机支架上面安装曝气机。
优选的，所述填料支架上设置有均匀分布的曝气管，所述曝气管与所述曝气机连接。
优选的，所述斜板的下方设有倒圆锥台形集泥区，所述集泥区的排泥口内设置有齿轮泵。
与现有技术相比，本实用新型的有益效果是：本实用新型废水进入生物接触氧化反应池，生物接触氧化罐内的生物膜和活性污泥在曝气机的曝气情况下降解污水中的有机物、氨氮等污染物，进入处理池在斜板上附着沉淀，落入集泥区，通过齿轮泵将污泥泵出，在处理池厌氧污泥中的微生物充分接触，将废水中的大分子有机污染物降解为小分子污染物，并通过汞齐紫外线灯管进行杀菌消毒处理，有效减少工业废水对周边水体的污染，尤其对含有高浓度有机物、可生化性差、同时有脱氮需求的工业废水处理效果良好。
