申请日2016.12.22
公开(公告)日2017.10.31
IPC分类号F16K27/04; F16K11/074; F16K3/04; C02F5/00
摘要
本实用新型涉及一种水处理多功能软化阀及其水处理装置;该阀体设置有进水口、出水口、排水口和吸盐支路流道;所述进水口、出水口、排水口均设置在阀体的同一侧，所述吸盐支路流道与所述进水口、出水口、排水口设置在阀体的不同侧。通过本实用新型的软化阀阀体的改进，进一步结合阀体内部动、定阀片通过将各工位的角度及流道的调整，从而将多功能软化阀高度尺寸降低15%，满足现行常规的橱柜尺寸，实现可摆放在家庭橱柜内使用的目的。

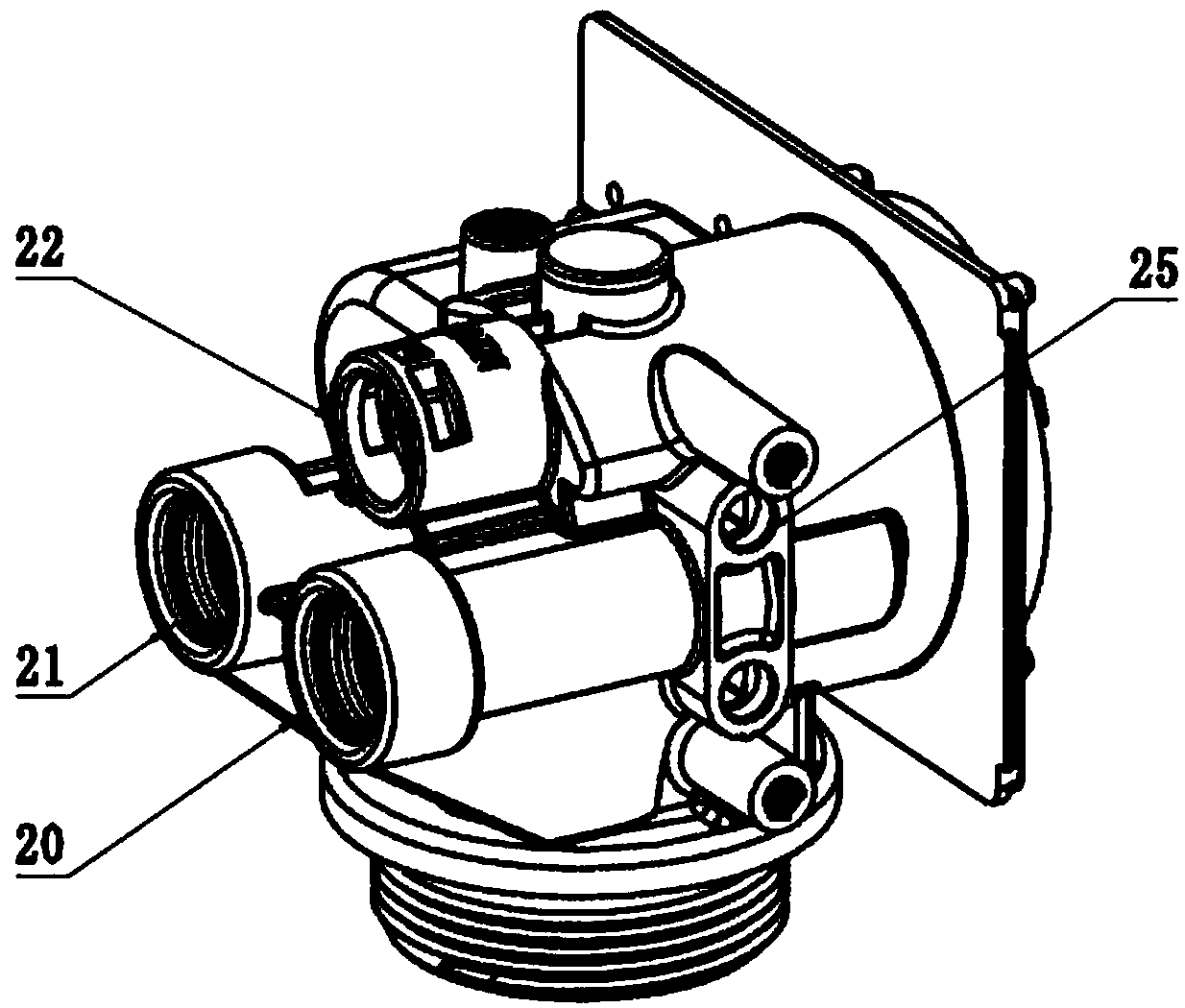

摘要附图
权利要求书
1.一种水处理多功能软化阀的阀体，该阀体设置有进水口、出水口、排水口和吸盐支路流道;其特征在于，所述进水口、出水口、排水口均设置在阀体的同一侧，所述吸盐支路流道与所述进水口、出水口、排水口设置在阀体的不同侧。
2.根据权利要求1所述的一种水处理多功能软化阀的阀体，其特征在于，所述的进水口、出水口、排水口均朝向阀体面板的反向设置。
3.根据权利要求1所述的一种水处理多功能软化阀的阀体，其特征在于，所述的吸盐支路流道朝向阀体面板的侧面设置。
4.根据权利要求1或2或3所述的一种水处理多功能软化阀的阀体，其特征在于，所述的吸盐支路流道上包括有射流器进口、射流器出口及盐水进口。
5.一种水处理多功能软化阀，其特征在于，包括阀体、射流器、动阀片和定阀片，所述阀体是权利要求1、2或3所述结构的阀体，所述阀体内设置有进水口、出水口、排水口和吸盐支路流道，所述阀体上设置有通孔与滤芯上部、滤芯下部、射流器进口、射流器出口相通，吸盐支路流道上设置有盐水进口;所述定阀片上设有七个通孔，其中外部的回转半径上设有六个通孔，第一通孔与第二通孔与滤芯上部接口相通，第三通孔与射流器进口相通，第四通孔与出水口相通，第五通孔与滤芯的下部相通，第六通孔与射流器出口相通，且第一到第六通孔顺序排列，两两相邻，第七通孔设于定阀片的中心，与阀体上的排水口相通;所述动阀片上设有进水通孔与阀体上的进水口常通，设有一个由中心接近边缘的径向导通盲孔，一个圆弧状的导通盲孔。
6.根据权利要求5所述的一种水处理多功能软化阀，其特征在于，所述动定阀片的配合关系包括：所述进水通孔与第一通孔及第二通孔相通，圆弧状导通盲孔将第四通孔与第五通孔导通，径向导通盲孔仅连通第七通孔;所述进水通孔与第二通孔相通，圆弧状导通将第五通孔与第六通孔导通，径向导通盲孔仅连通第七通孔;所述进水通孔与第三通孔相通，圆弧状导通盲孔将第五通孔与第六通孔导通，径向导通盲孔将第一通孔与第七通孔导通;所述进水通孔与第五通孔相通，圆弧状导通盲孔与第一通孔及第二通孔相通，径向导通盲孔将第二通孔与第七通孔导通;所述进水通孔与第一通孔相通，圆弧状导通盲孔将第三通孔与第四通孔导通，径向导通盲孔将第五通孔与第七通孔导通。
7.一种水处理多功能软化阀，其特征在于，包括阀体、射流器、动阀片和定阀片，所述阀体是权利要求1、2或3所述结构的阀体，所述阀体上设置有进水口、出水口、排水口和吸盐支路流道;所述阀体上设置有通孔与滤芯上部、滤芯下部、射流器进口、射流器出口相通，吸盐支路流道上设置有盐水进口;所述定阀片上设有七个通孔，第一与第二通孔均与滤芯上部接口相通，第三通孔与射流器进口相通，第四通孔与出水口相通，第五通孔与滤芯的下部相通，第六通孔与射流器出口相通，且第一到第六通孔顺序排列，两两相邻;所述动阀片上设有进水通孔与阀体上的进水口常通，设有一个圆弧形导通盲孔、一个排污通孔。
8.根据权利要求7所述的一种水处理多功能软化阀，其特征在于，所述动定阀片的配合关系包括：所述进水通孔与第一通孔及第二通孔相通，圆弧状导通盲孔将第四通孔与第五通孔导通，排污通孔未导通;所述进水通孔与第二通孔相通，圆弧状导通盲孔将第五通孔与第六通孔导通，排污通孔未导通;所述进水通孔与第三通孔相通，圆弧状导通盲孔将第五通孔与第六通孔导通，排污通孔与第一通孔连通;所述进水通孔与第五通孔相通，圆弧状导通盲孔将第一通孔与第二通孔导通，排污通孔与第二通孔导通;所述进水通孔与第一通孔相通，圆弧状导通盲孔将第三通孔与第四通孔导通，排污通孔与第五通孔连通。
9.一种采用如权利要求5的水处理多功能软化阀的水处理装置。
10.一种采用如权利要求7的水处理多功能软化阀的水处理装置。
说明书
一种水处理多功能软化阀的阀体、阀及其水处理装置
技术领域
本实用新型涉及水处理系统技术领域，尤其涉及一种用于水处理系统中的多功能水处理软化阀及含有该多功能控制阀的水处理装置。
背景技术
现有的工业或民用水处理软水系统都必须用多功能软化阀进行流道切换，实现制软水、反冲洗、吸盐再生(顺流或逆流)、向盐箱补水、正冲洗等功能。现有的平面密封多路阀结构基本都是通过平面阀在旋转一周的过程中实现制软水、反冲洗、吸盐再生、向盐箱补水、正冲洗等五种功能。例如中国专利CN2719820Y水处理系统用多功能控制阀，CN201305482Y一种多功能软化阀，CN102635705A一种多功能软化阀，CN102635706A一种软水补水多功能软化阀，CN102635707A一种多功能软化阀，CN102840362A多功能软水阀，CN103994250A一种多功能控制阀及其水处理装置;上述专利文献对该类水处理多功能软化阀披露了各自的结构特点，但总体而言，这些水处理多功能软化阀都是倾向于传统的工业应用，或者需要如欧美风格的大型化场地使用，这对于我们国家普遍的房屋面积较小的情况并不适宜。
随着国内人们生活条件的改善及提高，如今在厨柜下使用的家用软水机逐渐开始普及，这样一来对软水机的设计，尤其是体积方面就有了一定的设计要求，因为受制于家用橱柜场地的限制，不但要符合橱柜高度，橱柜深度，还要适于在橱柜内摆放使用的具体使用要求，这些都必须得到满足。
就上述现有技术的多功能软化阀高度尺寸而言，可参见附图19，阀体的高度为115mm，恰好不能满足现行常规的橱柜尺寸，为此，必须在已有的软化阀紧凑设计的基础上，进一步的缩小阀体的体积。同时还必须保持原有的使用效果和性能。从而将改进的阀体结构应用到软化阀的设计之中，并进一步的应用到水处理装置上，实现可摆放在家庭橱柜内使用的目的。
实用新型内容
本实用新型要解决的技术问题是提供一种多功能水处理软化阀的阀体，以克服现有软化阀因其体积原因，不便于放置在现有常规橱柜内使用的缺陷。
为实现上述目的，本实用新型提供了一种多功能水处理软化阀的阀体，该阀体设置有进水口、出水口、排水口和吸盐支路流道;所述进水口、出水口、排水口均设置在阀体的同一侧，所述吸盐支路流道与所述进水口、出水口、排水口设置在阀体的不同侧。
进一步的，所述的进水口、出水口、排水口均朝向阀体面板的反向设置。
进一步的，所述的吸盐支路流道朝向阀体面板的侧面设置。
本发明还提供了一种多功能水处理软化阀，包括阀体、射流器、动阀片和定阀片，所述阀体内设置有进水口、出水口、排水口和吸盐支路流道，所述阀体上设置有通孔与滤芯上部、滤芯下部、射流器进口、射流器出口相通，吸盐支路流道上设置有盐水进口;所述定阀片上设有七个通孔，其中外部的回转半径上设有六个通孔，第一通孔与第二通孔与滤芯上部接口相通，第三通孔与射流器进口相通，第四通孔与出水口相通，第五通孔与滤芯的下部相通，第六通孔与射流器出口相通，且第一到第六通孔顺序排列，两两相邻，第七通孔设于定阀片的中心，与阀体上的排水口相通;所述动阀片上设有进水通孔与阀体上的进水口常通，设有一个由中心接近边缘的径向导通盲孔，一个圆弧状的导通盲孔。
进一步，所述动定阀片的配合关系包括：所述进水通孔与第一通孔及第二通孔相通，圆弧状导通盲孔将第四通孔与第五通孔导通，径向导通盲孔仅连通第七通孔;所述进水通孔与第二通孔相通，圆弧状导通将第五通孔与第六通孔导通，径向导通盲孔仅连通第七通孔;所述进水通孔与第三通孔相通，圆弧状导通盲孔将第五通孔与第六通孔导通，径向导通盲孔将第一通孔与第七通孔导通;所述进水通孔与第五通孔相通，圆弧状导通盲孔与第一通孔及第二通孔相通，径向导通盲孔将第二通孔与第七通孔导通;所述进水通孔与第一通孔相通，圆弧状导通盲孔将第三通孔与第四通孔导通，径向导通盲孔将第五通孔与第七通孔导通。
进一步，所述的吸盐支路流道上有射流器进口、射流器出口及盐水进口。
本实用新型还提供了一种多功能软化阀，包括阀体、射流器、动阀片、定阀片，所述阀体上设置有进水口、出水口、排水口和吸盐支路流道;所述阀体上设置有通孔与滤芯上部、滤芯下部、射流器进口、射流器出口相通，吸盐支路流道上设置有盐水进口;所述定阀片上设有七个通孔，第一与第二通孔均与滤芯上部接口相通，第三通孔与射流器进口相通，第四通孔与出水口相通，第五通孔与滤芯的下部相通，第六通孔与射流器出口相通，且第一到第六通孔顺序排列，两两相邻;所述动阀片上设有进水通孔与阀体上的进水口常通，设有一个圆弧形导通盲孔、一个排污通孔。
进一步，所述动定阀片的配合关系包括：所述进水通孔与第一通孔及第二通孔相通，圆弧状导通盲孔将第四通孔与第五通孔导通，排污通孔未导通;所述进水通孔与第二通孔相通，圆弧状导通盲孔将第五通孔与第六通孔导通，排污通孔未导通;所述进水通孔与第三通孔相通，圆弧状导通盲孔将第五通孔与第六通孔导通，排污通孔与第一通孔连通;所述进水通孔与第五通孔相通，圆弧状导通盲孔将第一通孔与第二通孔导通，排污通孔与第二通孔导通;所述进水通孔与第一通孔相通，圆弧状导通盲孔将第三通孔与第四通孔导通，排污通孔与第五通孔连通。
进一步，所述的吸盐支路流道上有射流器进口、射流器出口及盐水进口。
本发明又提供了一种采用本多功能水处理软化阀的的水处理装置。
本实用新型的有益效果：
通过本实用新型的软化阀阀体的改进，进一步结合阀体内部动、定阀片通过将各工位的角度及流道的调整，从而将多功能软化阀高度尺寸降低15%，满足现行常规的橱柜尺寸，实现可摆放在家庭橱柜内使用的目的。
