申请日2016.12.22
公开(公告)日2017.09.12
IPC分类号B01D29/13; B01D29/64
摘要
本实用新型涉及一种危险废物填埋场渗滤液过滤装置，包括过滤壳体，过滤壳体内斜置有过滤床体，过滤床体上内衬玻璃钢防腐铁框，玻璃钢防腐铁框上设置滤布，过滤床体上方与过滤床体平行位置设置有滑轨，滑轨上设置清理刮刀，清理刮刀的刮口紧贴所述的滤布的上布面布置，且清理刮刀沿滑轨来回可移，过滤壳体上位于过滤床体倾斜上端的上方设置渗滤液入口，过滤床体倾斜下端设置半弧形集污槽，半弧形集污槽上设置排污泵，过滤壳体上位于过滤床体倾斜下端的下方设置清水出口，清水出口处设置抽水泵，清水出口连接至清水收集箱，清水集箱上设置真空泵。实现渗滤液过滤的连续运行，且占地面积小、操作简单、出水水质好、稳定、不会造成二次污染。

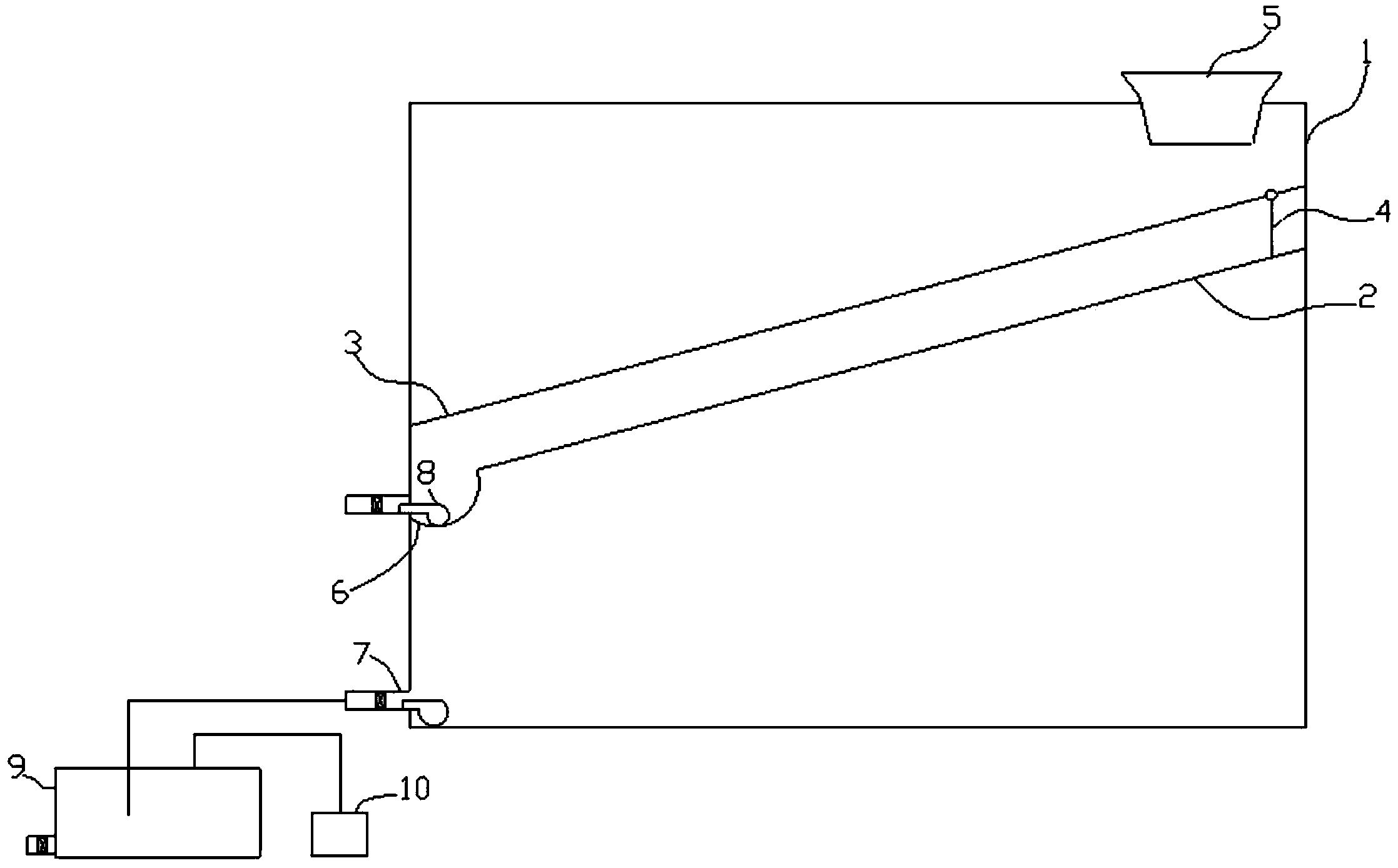

摘要附图
权利要求书
1.一种危险废物填埋场渗滤液过滤装置，其特征在于：包括过滤壳体(1)，过滤壳体(1)内斜置有过滤床体(2)，过滤床体(2)上内衬玻璃钢防腐铁框，玻璃钢防腐铁框上设置滤布，过滤床体(2)上方与过滤床体(2)平行位置设置有滑轨(3)，滑轨(3)上设置清理刮刀(4)，清理刮刀(4)的刮口紧贴所述的滤布的上布面布置，且清理刮刀(4)沿滑轨(3)来回可移，过滤壳体(1)上位于过滤床体(2)倾斜上端的上方设置渗滤液入口(5)，过滤床体(2)倾斜下端设置半弧形集污槽(6)，半弧形集污槽(6)上设置排污泵(8)，过滤壳体(1)上位于过滤床体(2)倾斜下端的下方设置清水出口(7)，清水出口(7)处设置抽水泵，清水出口(7)连接至清水收集箱(9)，清水集箱(9)上设置真空泵(10)。
2.根据权利要求1所述的危险废物填埋场渗滤液过滤装置，其特征在于：所述的过滤床体(2)的倾斜角度为30-45°。
3.根据权利要求1所述的危险废物填埋场渗滤液过滤装置，其特征在于：所述的滤布布置于玻璃钢防腐铁框上为可拆卸式配合。
说明书
危险废物填埋场渗滤液过滤装置
技术领域
本实用新型涉及危险废物填埋场用设备，具体涉及一种危险废物填埋场渗滤液过滤装置。
背景技术
危险废物填埋场渗滤液成份复杂，并且随着填埋场填埋废物的变化组成也在发生变化，所以对于危险废物填埋场渗滤液的处理一直是环保领域难题之一。处理这种渗滤液首先是要降低渗滤液中的悬浮物。渗滤液来源特点，决定渗滤液中悬浮物黏度较大，采用现有的板框压滤或沙虑设备使用一段时间就出现过滤装置被堵塞，过滤效率降低，需要采用清水对过滤装置进行冲洗，不仅造成过滤装置过滤效率低下更为重要的是会产生冲洗废水，造成二次污染。
发明内容
本实用新型目的是提供一种危险废物填埋场渗滤液过滤装置，不仅实现过滤的连续运行，且占地面积小、操作简单、出水水质好、稳定、不会造成二次污染，摒弃了现有板框压滤或沙虑设备的工艺复杂、效率低下和产生大量反冲洗废水的问题。
为了实现以上目的，本实用新型采用的技术方案为：一种危险废物填埋场渗滤液过滤装置，包括过滤壳体，过滤壳体内斜置有过滤床体，过滤床体上内衬玻璃钢防腐铁框，玻璃钢防腐铁框上设置滤布，过滤床体上方与过滤床体平行位置设置有滑轨，滑轨上设置清理刮刀，清理刮刀的刮口紧贴所述的滤布的上布面布置，且清理刮刀沿滑轨来回可移，过滤壳体上位于过滤床体倾斜上端的上方设置渗滤液入口，过滤床体倾斜下端设置半弧形集污槽，半弧形集污槽上设置排污泵，过滤壳体上位于过滤床体倾斜下端的下方设置清水出口，清水出口处设置抽水泵，清水出口连接至清水收集箱，清水集箱上设置真空泵。
本实用新型的技术效果在于：危险废物填埋场渗滤液自渗滤液入口入至过滤壳体内。进入过滤壳体内的渗滤液由过滤床体的滤布过滤，为了避免渗滤液 悬浮物的粘结造成滤网过滤效果受影响，定时启动清理刮刀沿滑轨移动，这样清理刮刀的刮面就会刮掉滤网上的悬浮物，并最终刮推至过滤床体下端的半弧形集污槽，排污泵定时给半弧形集污槽抽污，通过上述操作实现过滤的连续运行，而由滤网得到的清水由清水出口流至清水收集箱，通过在清水集箱上设置真空泵，使得过滤壳体内形成负压，负压作用提高渗滤液的下料速率，保证装置的过滤效率。本装置占地面积小、操作简单、出水水质好、稳定、不会造成二次污染，摒弃了现有板框压滤或沙虑设备的工艺复杂、效率低下和产生大量反冲洗废水的问题。
