申请日2016.11.24
公开(公告)日2017.07.21
IPC分类号B01D36/00
摘要
本实用新型公开了一种污水过滤网的除污装置，包括过滤网板，过滤网板上设置的过滤网孔中均套装一个可拆装的轴套，轴套内壁设置内螺纹，轴套一圈具有一圈凸耳，轴套插入于过滤网孔中，其凸耳位于过滤网板的一侧，尾部伸出于过滤网板的另一端;轴套另一端通过螺纹设置一个可拆装的除污装置，所述除污装置内置有活性炭以及至少两张过滤网。本实用新型结构简单，通过在过滤网板的过滤网孔中设置一个以上的可拆装的轴套以及与轴套装配连接的除污装置，可有效去除过滤后水中的杂质以及漂浮物，后端的除污装置可方便更换，最外侧的第一过滤网可快速清除其表面粘附的杂质，清洁方便，整个过滤网板的过滤效果大大提升。
权利要求书
1.一种污水过滤网的除污装置，其特征在于：包括过滤网板(1)，过滤网板(1)上设置的过滤网孔中均套装一个可拆装的轴套(11)，轴套(11)内壁设置内螺纹，轴套(11)外圈具有一圈凸耳(2)，轴套(11)插入于过滤网孔中，其凸耳(2)位于过滤网板(1)的一侧，轴套尾部伸出于过滤网板(1)的另一端;轴套(11)另一端通过螺纹设置一个可拆装的除污装置，所述除污装置内置有活性炭(9)以及至少两张过滤网。

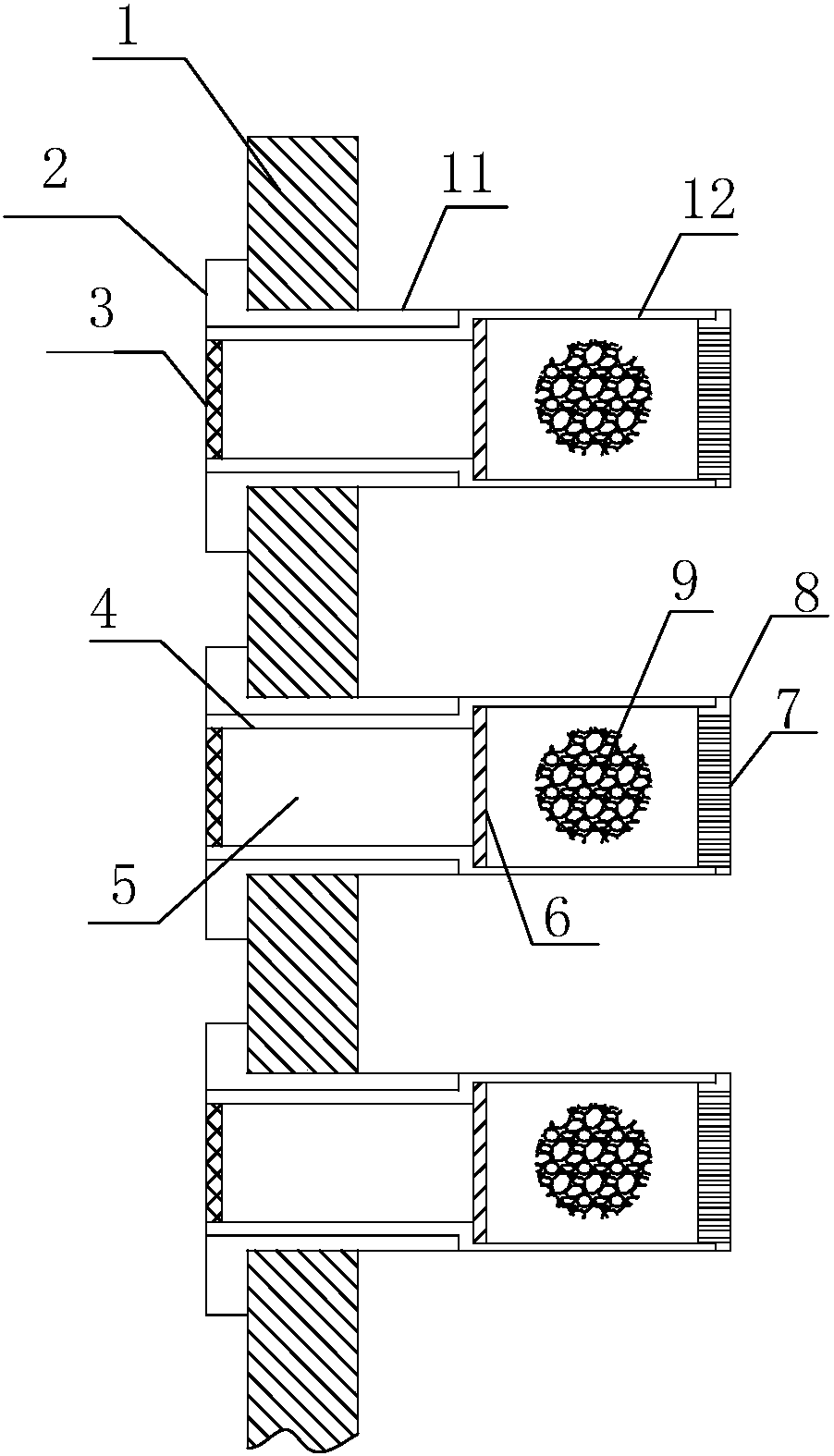

2.如权利要求1所述的污水过滤网的除污装置，其特征在于：所述除污装置包括连接头(4)以及后端的外壳(12)，连接头(4)外部设置有外螺纹，其与轴套内壁的内螺纹装配，连接头(4)的外侧端部设置有第一过滤网(3)，其连接头(4)的内部形成有进水通道(5)，进水通道(5)末端设置有一张第二过滤网(6)，外壳(12)内部形成有一个容纳腔，活性炭(9)设置于该容纳腔中。
3.如权利要求2所述的污水过滤网的除污装置，其特征在于：所述外壳(12)的端面开口，开口端设置一端盖(8)，所述端盖(8)上设置有一个以上的出水小孔(7)。
4.如权利要求2所述的污水过滤网的除污装置，其特征在于：所述连接头(4)的长度等于轴套的长度。
5.权利要求2所述的污水过滤网的除污装置，其特征在于：所述第一过滤网(3)的外侧端面与连接头(4)外侧端面平齐。
说明书
污水过滤网的除污装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水过滤网的除污装置。
背景技术
在污水过滤中，常用到过滤网板过滤污水中的漂浮物，传统技术中的过滤网板结构单一，水中的漂浮过很多都会堵塞过滤网板上的过滤孔，因此后期使用完后还需要清洁过滤网。
而且过滤网主要作用是初步过滤，只是去掉水中的一些颗粒较大的漂浮物，而后续还需要通过活性炭等等其他一些净化物质进行深入的净化，因此增加了过滤工序。
发明内容
本实用新型所要解决的技术问题是提供一种可快速去除水中的杂质，缩短过滤周期，不会出现堵塞网孔情况，过滤网板使用更加稳定的污水过滤网的除污装置。
本实用新型是通过以下技术方案来实现的：一种污水过滤网的除污装置，包括过滤网板，过滤网板上设置的过滤网孔中均套装一个可拆装的轴套，轴套内壁设置内螺纹，轴套一圈具有一圈凸耳，轴套插入于过滤网孔中，其凸耳位于过滤网板的一侧，尾部伸出于过滤网板的另一端;轴套另一端通过螺纹设置一个可拆装的除污装置，所述除污装置内置有活性炭以及至少两张过滤网。
作为优选，所述除污装置包括连接头以及后端的外壳，连接头外部设置有外螺纹，其与轴套内壁的内螺纹装配，连接头的外侧端部设置有第一过滤网，其连接头的内部形成有进水通道，进水通道末端设置有一张第二过滤网，外壳内部形成有一个容纳腔，活性炭设置于该容纳腔中。
作为优选，所述外壳的端面开口，开口端设置一端盖，所述端盖上设置有一个以上的出水小孔。
作为优选，所述连接头的长度等于轴套的长度。
作为优选，所述第一过滤网的外侧端面与连接头外侧端面平齐。
本实用新型的有益效果是：本实用新型结构简单，通过在过滤网板的过滤网孔中设置一个以上的可拆装的轴套以及与轴套装配连接的除污装置，可有效去除过滤后水中的杂质以及漂浮物，后端的除污装置可方便更换，最外侧的第一过滤网可快速清除其表面粘附的杂质，清洁方便，整个过滤网板的过滤效果大大提升，且可大大减少过滤工序。
