申请日2016.11.30
公开(公告)日2017.07.04
IPC分类号C02F9/10
摘要
本实用新型公开了一种焦化污水净化处理装置，包括底座，所述底座上端最左侧设有氧化筒，所述氧化筒左侧与进水口固定连接，所述氧化筒下端与支腿固定连接，所述支腿与底座固定连接，所述氧化筒下端设有第一控制阀，所述第一控制阀通过管道与第一吸料泵固定连接，所述第一过滤器右端下侧通过管道与第二吸料泵固定连接，所述化学净化器下端设有第二控制阀，所述第二控制阀通过管道与第三吸料泵固定连接，所述第二过滤器右端下侧通过管道与第四吸料泵固定连接，所述第四吸料泵出料口通过管道与蒸馏器固定连接，所述蒸馏器右端下侧与出水口固定连接，所述出水口上设有第三控制阀。该实用新型设计合理、运行稳定、效率高、可靠性能好，值得推广。

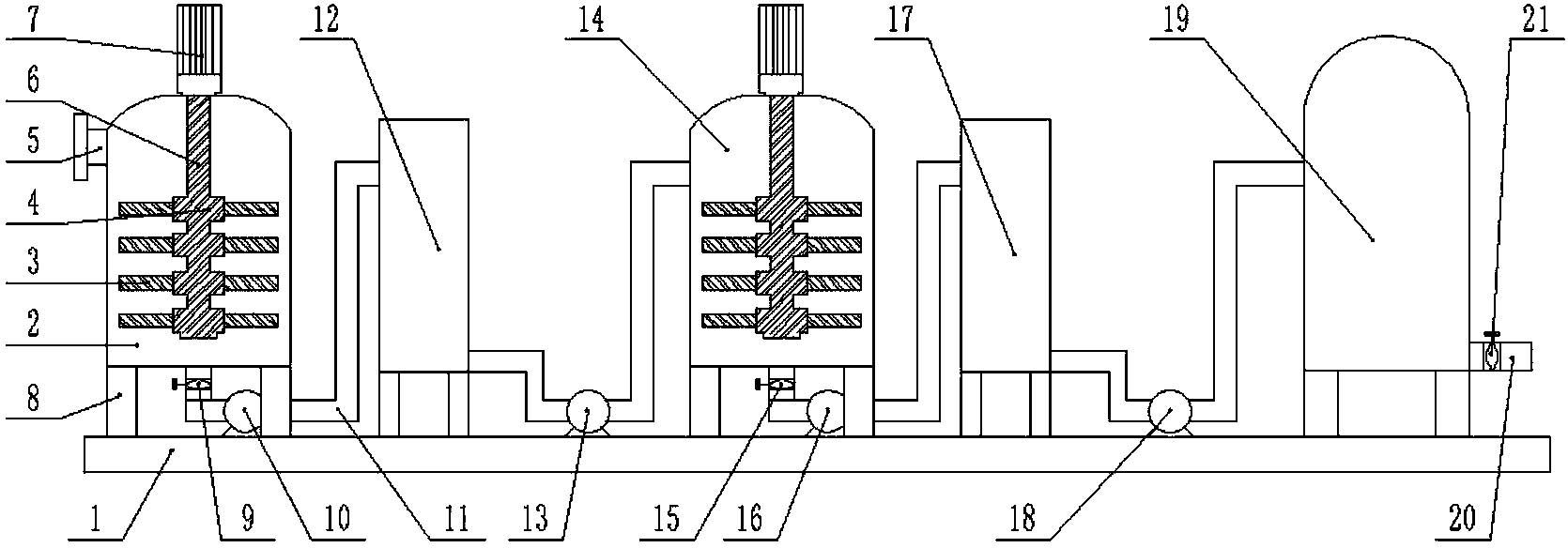

摘要附图
权利要求书
1.一种焦化污水净化处理装置，包括底座(1)，其特征在于：所述底座(1)上端最左侧设有氧化筒(2)，所述氧化筒(2)左侧与进水口(5)固定连接，所述氧化筒(2)下端与支腿(8)固定连接，所述支腿(8)与底座(1)固定连接，所述氧化筒(2)下端设有第一控制阀(9)，所述第一控制阀(9)通过管道与第一吸料泵(10)固定连接，所述第一吸料泵(10)出料口通过管道(11)与第一过滤器(12)固定连接，所述第一过滤器(12)右端下侧通过管道(11)与第二吸料泵(13)固定连接，所述第二吸料泵(13)出料口通过管道(11)与化学净化器(14)固定连接，所述化学净化器(14)下端设有第二控制阀(15)，所述第二控制阀(15)通过管道(11)与第三吸料泵(16)固定连接，所述第三吸料泵(16)出料口通过管道(11)与第二过滤器(17)固定连接，所述第二过滤器(17)右端下侧通过管道(11)与第四吸料泵(18)固定连接，所述第四吸料泵(18)出料口通过管道(11)与蒸馏器(19)固定连接，所述蒸馏器(19)右端下侧与出水口(20)固定连接，所述出水口(20)上设有第三控制阀(21)。
2.根据权利要求1所述的一种焦化污水净化处理装置，其特征在于：所述氧化筒(2)上端与电动机(7)固定连接，所述电动机(7)输出轴与旋转轴(6)固定连接，所述旋转轴(6)与固定块(4)固定连接，所述固定块(4)与搅拌叶片(3)固定连接。
3.根据权利要求1所述的一种焦化污水净化处理装置，其特征在于：所述支腿(8)通过焊接与氧化筒(2)固定连接。
4.根据权利要求2所述的一种焦化污水净化处理装置，其特征在于：所述搅拌叶片(3)通过焊接与固定块(4)固定连接。
说明书
一种焦化污水净化处理装置
技术领域
本实用新型属于污水处理领域，具体涉及一种焦化污水净化处理装置。
背景技术
焦化废水为炼焦炭或制煤气过程中产生的难生物降解的高浓度有毒有机废水，水中含有多种有机和无机污染物，以及重焦油和浮油，成分十分复杂，色泽呈酱黑色，例如不但含有高浓度的氨氮(NH3～N)、酚类化合物、氰化物，而且还含有吲哚、萘、吡啶、喹啉、蒽、苯并芘等多种芳香族化合物，和含氮、氧、硫的杂环化合物，这些污染物不仅毒性大，而且可生化性极差，例如单体苯环，联体苯环稳定性极好，常规生化处理难以破环生化降解。并且焦化废水还具有水质变化幅度大。
但现在大多数情况是简单处理后排放的焦化废水，其中含盐量及其它污染物如重金属离子、钙镁硬度离子、硅、COD和其他污染物质都排放到环境中，对环境造成新方式的污染。
实用新型内容
本实用新型的目的在于提供一种焦化污水净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种焦化污水净化处理装置，包括底座，所述底座上端最左侧设有氧化筒，所述氧化筒左侧与进水口固定连接，所述氧化筒下端与支腿固定连接，所述支腿与底座固定连接，所述氧化筒下端设有第一控制阀，所述第一控制阀通过管道与第一吸料泵固定连接，所述第一吸料泵出料口通过管道与第一过滤器固定连接，所述第一过滤器右端下侧通过管道与第二吸料泵固定连接，所述第二吸料泵出料口通过管道与化学净化器固定连接，所述化学净化器下端设有第二控制阀，所述第二控制阀通过管道与第三吸料泵固定连接，所述第三吸料泵出料口通过管道与第二过滤器固定连接，所述第二过滤器右端下侧通过管道与第四吸料泵固定连接，所述第四吸料泵出料口通过管道与蒸馏器固定连接，所述蒸馏器右端下侧与出水口固定连接，所述出水口上设有第三控制阀。
优选的，所述氧化筒上端与电动机固定连接，所述电动机输出轴与旋转轴固定连接，所述旋转轴与固定块固定连接，所述固定块与搅拌叶片固定连接。
优选的，所述支腿通过焊接与氧化筒固定连接。
优选的，所述化学净化器内有氧化铜粉末。
优选的，所述搅拌叶片通过焊接与固定块固定连接。
本实用新型的技术效果和优点：该焦化污水净化处理装置，通过使用强氧化剂和氧化铜纳米粉体，能在极短的时间完成化学处理和物理处理，使整个焦化废水处理时间的大大缩短，运转成本低，处理效果好;通过第一控制阀和第二控制阀实现了对污水排放的控制，通过电动机、旋转轴和搅拌叶片的配合，实现了对污水处理过程中的搅拌，提高了污水净化效率。
