申请日2016.11.24
公开(公告)日2017.06.20
IPC分类号C02F1/78; C02F101/36
摘要
臭氧处理含溴有机废水的设备，包括反应塔，其进水接口处和出水接口处分别外接有进水管和出水管，进水管上安装有进水用阀门、给水泵、进水用止回阀和进水用流量计，出水管上安装有出水用阀门;反应塔内的底部位置安装有曝气盘，反应塔外设有臭氧发生器，两者经输气管连接，输气管上安装有输气用流量计和输气用止回阀;反应塔顶部排气口处外接有排气管，反应塔的顶部上方安装有逸出气回收罐，其上设有排空口、插管口、溢流接口和加药接口，排空口处外接有排空管，排气管经插管口插入到逸出气回收罐内，溢流接口处外接有溢流管，溢流管上安装有溢流用阀门，加药接口处外接有加药管，加药管上前后依次安装有加药泵和加药用阀门。本设备降低了有机废水中COD含量。
权利要求书
1.臭氧处理含溴有机废水的设备，其特征在于：包括反应塔，在反应塔侧壁靠近顶部的位置设置有进水接口，进水接口处外接有进水管，在进水管上前后依次安装有进水用阀门、给水泵、进水用止回阀和进水用流量计;在反应塔的侧壁靠近底部的位置设置有出水接口，出水接口处外接有出水管，在出水管上安装有出水用阀门;在反应塔内的底部位置安装有曝气盘，在反应塔外设置有臭氧发生器，臭氧发生器的排气口与曝气盘的进气口通过输气管连接，在输气管上前后依次安装有输气用流量计和输气用止回阀;在反应塔的顶部设置有排气口，排气口处外接有排气管;在反应塔的顶部上方安装有逸出气回收罐，逸出气回收罐的顶部设置有排空口及供排气管插入的插管口，在排空口处外接有排空管，所述排气管经插管口插入到逸出气回收罐内;在逸出气回收罐的侧壁上设有上下布置的溢流接口和加药接口，溢流接口处外接有溢流管，溢流管连接吸收剂回收装置，在溢流管上安装有溢流用阀门，在加药接口处外接有加药管，加药管连接吸收剂存储装置，在加药管上前后依次安装有加药泵和加药用阀门;在进水管上和输气管上分别安装有进水用压力表和输气用压力表，进水用压力表安装在进水泵的后端位置。
2.根据权利要求1所述的臭氧处理含溴有机废水的设备，其特征在于：进水用压力表安装在进水用止回阀的前端位置。
3.根据权利要求1所述的臭氧处理含溴有机废水的设备，其特征在于：输气用压力表安装在输气用流量计与输气用止回阀之间的管路段上。
说明书
臭氧处理含溴有机废水的设备
技术领域
本实用新型属于工业污水处理技术领域，特别涉及臭氧处理含溴有机废水的设备。
背景技术
目前我国工业废水排放总量已超过200亿吨，而工业废水有以高浓度难降解的有机废水最难处理。
在电子电镀、机械加工、喷涂印染、石油化工、制药、垃圾处理、交通运输等国民经济支柱行业均会产生大量的高浓度难降解有机废水。此类废水中含有高浓度难降解有机物，COD高达几千甚至几万，通常还含有高浓度重金属无机盐，生化处理效果有限，另外，有机物和重金属的络合，加大了此类废水处理难度。因此，采用多环节处理的方式，而且难以达到理想的效果。
目前，臭氧在水处理领域的应用发展迅速，臭氧的强氧化性对于废水可生化性的提高和除色等作用明显，并且臭氧半衰期快，分解后生成氧气，对环境没有任何影响，是一种绿色环保的水处理工艺。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种能对有机废水中有机污染物断链、降低有机废水中COD含量，且能避免臭氧逸出尾气排出，从而避免对环境造成污染的臭氧处理含溴有机废水的设备。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

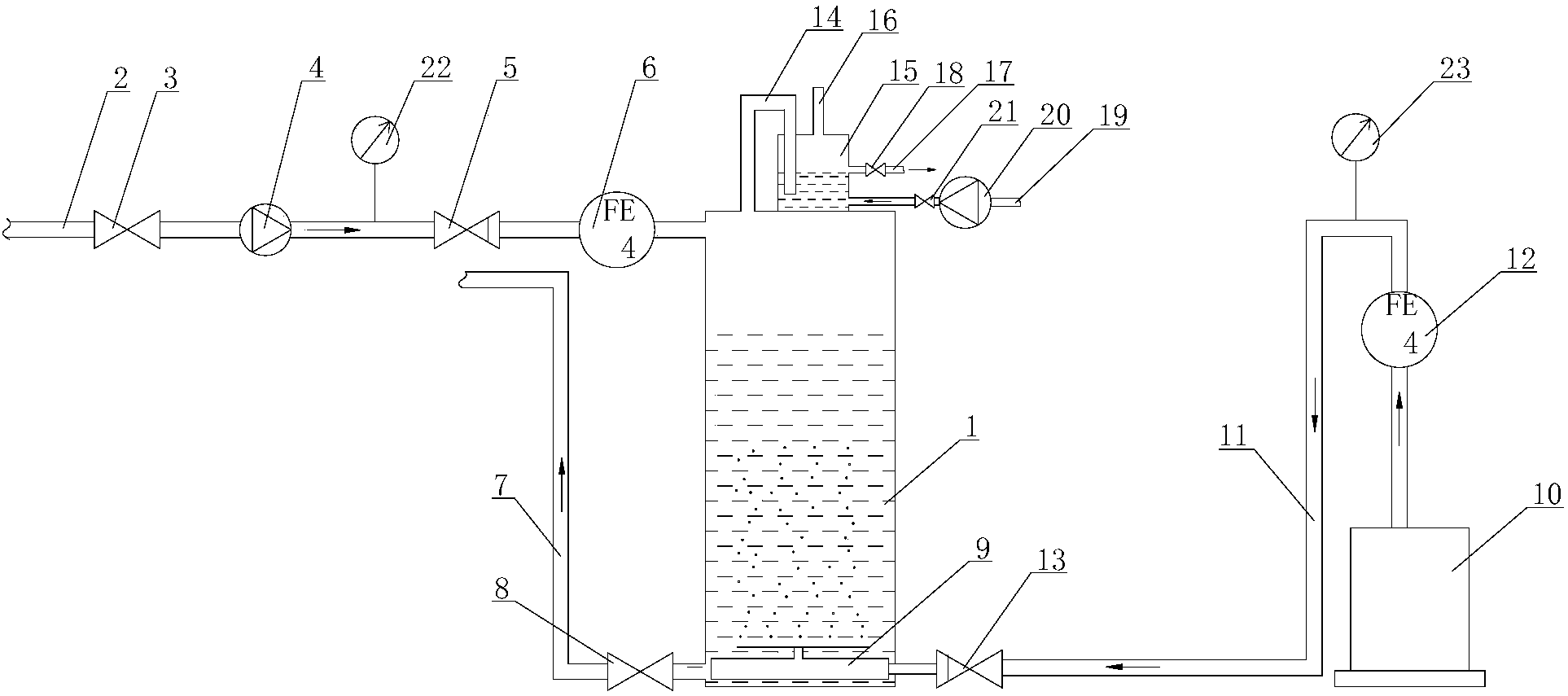

臭氧处理含溴有机废水的设备，其特征在于：包括反应塔，在反应塔侧壁靠近顶部的位置设置有进水接口，进水接口处外接有进水管，在进水管上前后依次安装有进水用阀门、给水泵、进水用止回阀和进水用流量计;在反应塔的侧壁靠近底部的位置设置有出水接口，出水接口处外接有出水管，在出水管上安装有出水用阀门;在反应塔内的底部位置安装有曝气盘，在反应塔外设置有臭氧发生器，臭氧发生器的排气口与曝气盘的进气口通过输气管连接，在输气管上前后依次安装有输气用流量计和输气用止回阀;在反应塔的顶部设置有排气口，排气口外外接有排气管;在反应塔的顶部上方安装有逸出气回收罐，逸出气回收罐的顶部设置有排空口及供排气管插入的插管口，在排空口处外接有排空管，所述排气管经插管口插入到逸出气回收罐内;在逸出气回收罐的侧壁上设有上下布置的溢流接口和加药接口，溢流接口处外接有溢流管，溢流管连接吸收剂回收装置，在溢流管上安装有溢流用阀门，在加药接口处外接有加药管，加药管连接吸收剂存储装置，在加药管上前后依次安装有加药泵和加药用阀门;在进水管上和输气管上分别安装有进水用压力表和输气用压力表，进水用压力表安装在进水泵的后端位置。
优选的：进水用压力表安装在进水用止回阀的前端位置。
优选的：输气用压力表安装在输气用流量计与输气用止回阀之间的管路段上。
本实用新型具有的优点和积极效果是：
本设备通过进水管从反应塔的上端将含溴有机废水输入到反应塔内，同时通过曝气盘将生成的臭氧从反应塔的下端输入到反应塔内，这样，臭氧均匀的扩散到含溴有机废水内，与有机污染物发生反应，对有机废水中有机污染进行物断链处理，也使有机废水中COD含量降低。另外，由于在反应塔的顶部设置有与其连通的逸出气回收罐，这样，逸出的臭氧可被逸出气回收罐内的反应液吸收，仅有氧气等无害气体从排空管排出，从而避免了环境造成污染。
