申请日2016.08.26
公开(公告)日2017.03.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种实验室污水一体化装置，适用范围广，处理效果好，自耗水量少。本装置包括装置主体，沿液体流动方向，装置主体设有：进水机构、pH调节区、混凝区、絮凝区、斜管沉淀区、消毒区、过滤器和出水机构，还设有投药组件;进水机构设置进水泵;pH调节区、混凝区、絮凝区之间均通过过水孔连接;斜管沉淀区，内铺设斜管，还设置出水堰、出水管、排泥口、污泥浓缩池;出水堰和出水管，设置在斜管的上侧;排泥口，置于斜管底部;污泥浓缩池，与排泥口连接，收集污泥;消毒区，一端通过出水管接收斜管沉淀区的排出液，过滤器，一端与消毒区连接，另一端与出水机构连接;投药组件，与pH调节区、混凝区、絮凝区连接。
权利要求书
1.一种实验室污水一体化装置，包括装置主体，其特征在于，沿液体流动方向，所述装置主体设有：进水机构、pH调节区、混凝区、絮凝区、斜管沉淀区、消毒区、过滤器和出水机构，还设有投药组件;
所述进水机构，设置进水泵，与所述pH调节区连接;
所述pH调节区、所述混凝区、所述絮凝区之间均通过过水孔连接;
所述斜管沉淀区，内铺设斜管，还设置出水堰、出水管、排泥口、污泥浓缩池，其一端与所述絮凝区连接，另一端与所述出水机构连接;
所述出水堰和所述出水管，设置在所述斜管的上侧，其中所述出水堰对应安装在所述出水管前端;
所述排泥口，置于所述斜管底部;
所述污泥浓缩池，与所述排泥口连接，收集污泥;
所述消毒区，一端通过所述出水管接收所述斜管沉淀区的排出液，
所述过滤器，一端与所述消毒区连接，另一端与所述出水机构连接;
所述投药组件，与所述pH调节区、所述混凝区、所述絮凝区连接。
2.根据权利要求1所述的实验室污水一体化装置，其特征在于，还设置自动控制系统，所述自动控制系统为PLC控制系统。
3.根据权利要求1所述的实验室污水一体化装置，其特征在于，所述pH调节区、所述混凝区、所述絮凝区和所述消毒区，均设置空压机。
4.根据权利要求1所述的实验室污水一体化装置，其特征在于，所述过滤器设置反洗水泵和过滤水泵;
所述过滤水泵置于所述过滤器的进水端。
5.根据权利要求4所述的实验室污水一体化装置，其特征在于，所述过滤水泵设置两个。
6.根据权利要求1～5中任意一项所述的实验室污水一体化装置，其特征在于，所述斜管沉淀区的斜管安装方向相同，所述斜管倾斜的方向与液体流动和杂质沉淀的方向相同。
7.根据权利要求1～5中任意一项所述的实验室污水一体化装置，其特征在于，沿所述pH调节区、所述混凝区、所述絮凝区的排列方向，所述投药组件依次设有碱桶、PAC桶、PAM桶。
说明书
一种实验室污水一体化装置
技术领域
本实用新型涉及净水设备领域，尤其涉及一种实验室污水一体化装置。
背景技术
在国内很多实验室产生的废水一般不经处理或简单处理后直接排入地下污水管网，送到大型生活污水处理厂集中处理。这些实验室，尤其是在中心城区和居民区的化学实验室对环境的危害特别大，因为历史的原因，许多化学实验室的排水管道与居民的排水管道相通，由于实验室污水成分复杂，污染物通过下水道形成交叉污染、急性传染和潜伏性传染，最后流入江河中或者渗入地下，重金属进入水源或土壤后，可能通过多种途径进入人类的食物链。
随着人们环保意识的不断增强和相应环保法规的不断完善，实验室废水处理已成为实验室管理体系的考核项目之一。因此，对化学实验室废水处理有着十分重要的意义，但现在还没有一种同时多功能高效的实验室污水一体化净水设备。
因此，有必要提出一种技术方案，该技术方案设计一种实验室污水一体化装置，为了解决现有缺少多功能高效实验室污水一体化净水设备的问题。
实用新型内容
(一)要解决的技术问题
针对以上缺点，本实用新型提出一种技术方案，该技术方案设计有效解决现有技术中的一些缺陷，从而提供一种实验室污水一体化装置。
(二)技术方案
为解决上述技术问题，本实用新型提供所述的一种实验室污水一体化装置，包括装置主体，沿液体流动方向，所述装置主体设有：进水机构、pH调节区、混凝区、絮凝区、斜管沉淀区、消毒区、过滤器和出水机构，还设有投药组件;
所述进水机构，设置进水泵，与所述pH调节区连接;
所述pH调节区、所述混凝区、所述絮凝区之间均通过过水孔连接;
所述斜管沉淀区，内铺设斜管，还设置出水堰、出水管、排泥口、污泥浓缩池，其一端与所述絮凝区连接，另一端与所述出水机构连接;
所述出水堰和所述出水管，设置在所述斜管的上侧，其中所述出水堰对应安装在所述出水管前端;
所述排泥口，置于所述斜管底部;
所述污泥浓缩池，与所述排泥口连接，收集污泥;
所述消毒区，一端通过所述出水管接收所述斜管沉淀区的排出液，
所述过滤器，一端与所述消毒区连接，另一端与所述出水机构连接;
所述投药组件，与所述pH调节区、所述混凝区、所述絮凝区连接。
优选地，还设置自动控制系统，所述自动控制系统为PLC控制系统。
优选地，所述pH调节区、所述混凝区、所述絮凝区和所述消毒区，均设置空压机。
优选地，所述过滤器设置反洗水泵和过滤水泵;
所述过滤水泵置于所述过滤器的进水端。
优选地，所述过滤水泵设置两个。
优选地，所述斜管沉淀区的斜管安装方向相同，所述斜管倾斜的方向与液体流动和杂质沉淀的方向相同。
优选地，沿所述pH调节区、所述混凝区、所述絮凝区的排列方向，所述投药组件依次设有碱桶、PAC桶、PAM桶。

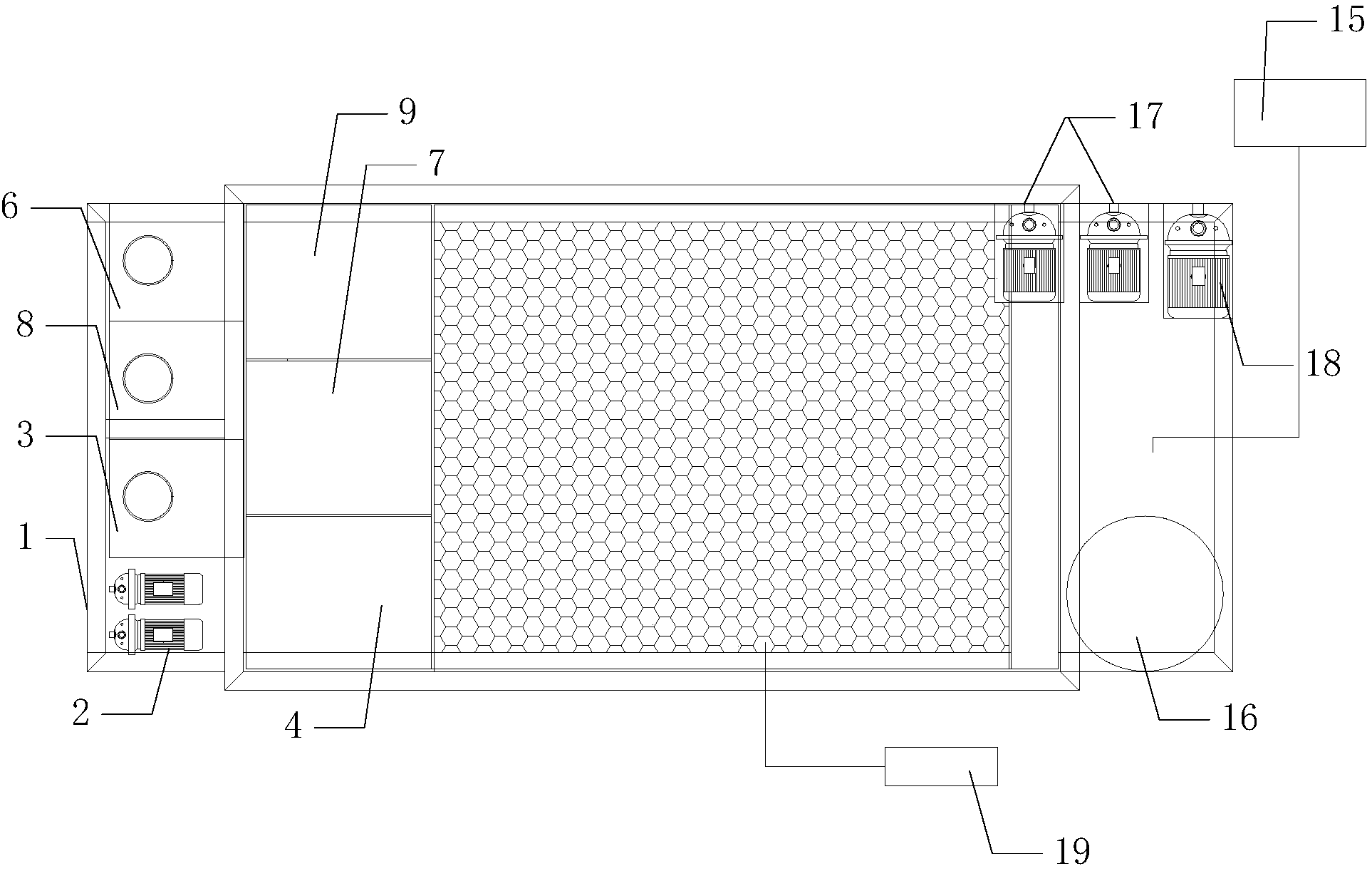

本实用新型提供的一种实验室污水一体化装置，是一个完整的废水处理系统，自动化运行，将废水通过管道送进本装置，先后通过pH调节区、混凝区、絮凝区调节废水的性质，再送入斜管沉淀区分离液体和污泥，最后通过消毒区和过滤器作用，变成无污染的水，适用范围广，处理效果好，出水水质优良，自耗水量少，占地面积小，节水、节电、节成本。
