申请日2016.11.28
公开(公告)日2017.03.22
IPC分类号C02F3/32
摘要

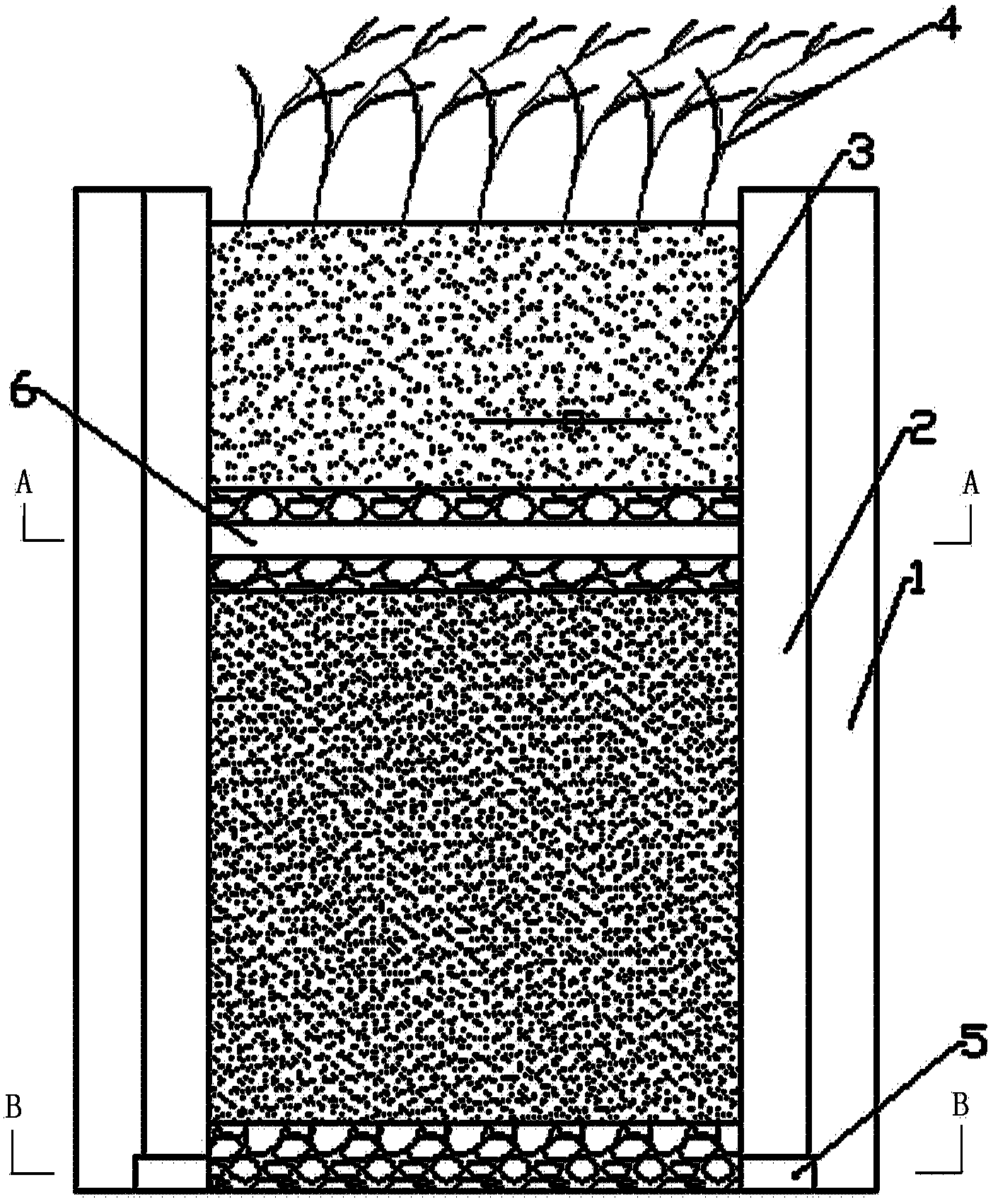

一种花坛式污水处理装置和方法，该装置包括：三层池体，内层池体为处理池，环绕内层池体的中间层池体为原水池，环绕中间层池体的最外层池体为出水池;内层池体内铺设有若干个土壤填料层和砾石层，并布设有穿孔布水管，所述穿孔布水管连通中间层池体和内层池体;中间层池体底部与原水管连通，用于将待处理的污水输入到所述中间层池体内;内层池体和最外层池体底部之间设置有出水管，用于将内层池体中处理过的污水排放到最外层池体中。本发明具有占地面积小，污水输送管道少，造型美观，与环境融合较好，污染物去除效率高，运行效果稳定，回用率高等特点，可应用于农户庭院，农村分散式或工厂、企业、公园等生活污水处理等。
权利要求书
1.一种花坛式污水处理装置，其特征在于，包括：
三层池体，内层池体为处理池，环绕内层池体的中间层池体为原水池，环绕中间层池体的最外层池体为出水池;
内层池体内铺设有若干个土壤填料层和砾石层，并布设有穿孔布水管，所述穿孔布水管连通中间层池体和内层池体;
中间层池体底部与原水管连通，用于将待处理的污水输入到所述中间层池体内;内层池体和最外层池体底部之间设置有出水管，用于将内层池体中处理过的污水排放到最外层池体中。
2.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述三层池体为同心圆结构;
作为优选，所述三层池体的池体内径之比为6～8∶7～9∶10，且中间层池体的内径大于内层池体的内径。
3.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述三层池体等高，且高度选自1.2-1.5m范围之间。
4.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述原水管、穿孔布水管及出水管均为PVC管。
5.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述中间层池体和最外层池体上方加盖。
6.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述穿孔布水管水平铺设，位于所述内层池体从池底往上量的二分之一到三分之二高度处。
7.根据权利要求6所述的花坛式污水处理装置，其特征在于，所述穿孔布水管周围铺设有厚度为25cm、粒径为20-40mm的第一砾石层;所述第一砾石层上方铺设有粒径为0.10-0.30mm的第一土壤填料直至池顶往下5-15cm处;所述第一砾石层下方铺设有粒径为0.05-0.10mm的第二土壤填料直至池底往上3-8cm线处;池底往上3-8cm线以下铺设有20-40mm的第二砾石层。
8.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述第一砾石层、第二砾石层与所述第一土壤填料层、第二土壤填料层的交界面均铺设有土工布。
9.根据权利要求1所述的花坛式污水处理装置，其特征在于，所述内层池体内的第一土壤填料中种植有植物。
10.一种花坛式污水处理方法，其采用如权利要求1至9任意一项所述的花坛式污水处理装置对污水进行处理，其特征在于，包括以下步骤：
采用间歇方式进水，当原水池内水深超过穿孔布水管后，开始让穿孔布水管进水;至原水池内液面平齐或低于所述穿孔布水管时，停止穿孔布水管的进水。
装置处理后的出水通过出水管进入出水池，当出水池内液面高于出水池高度的80%时，用泵将出水池内水抽出回用。
说明书
花坛式污水处理装置及处理方法
技术领域
本发明涉及一种生活污水处理装置，更具体地涉及一种能够减少占地面积和污水输送管道、美化环境的花坛式生活污水处理装置及处理方法。
背景技术
我国处理后的生活污水资源化利用的途径之一是农业灌溉，但是由于农作物在生长过程中对水分的需求也是分时间的;因此对于连续出水的污水处理设施的出水回用于农田是不切实际的，大大限制了处理后的生活污水的资源化利用。
由于生活污水处理设施的外形很难与当地环境融合，且在处理过程中会有臭味产生，往往选址在远离居民区，且会使当地风景大打折扣。
针对上述资源化利用难，与当地环境难以融合等问题，提出一种新型的花坛式生活污水处理装置，该污水处理装置集原水预处理、处理及出水收集为一体，减少输送管道;间歇性出水，提高出水资源化利用率;在处理池内种植常绿植物和花木，原水池和出水池加盖，有效改善污水处理设施的外形和减少臭味产生，与当地环境很好的融合。
发明内容
针对上述技术问题，本发明的主要目的在于提供一种花坛式生活污水处理装置，以解决上述技术问题中的至少之一。
为实现上述目的，作为本发明的一个方面，本发明提供了一种花坛式污水处理装置，其特征在于，包括：
三层池体，内层池体为处理池，环绕内层池体的中间层池体为原水池，环绕中间层池体的最外层池体为出水池;
内层池体内铺设有若干个土壤填料层和砾石层，并布设有穿孔布水管，所述穿孔布水管连通中间层池体和内层池体;
中间层池体底部与原水管连通，用于将待处理的污水输入到所述中间层池体内;内层池体和最外层池体底部之间设置有出水管，用于将内层池体中处理过的污水排放到最外层池体中。
作为本发明的另一个方面，本发明还提供了一种花坛式污水处理方法，其采用如上所述的花坛式污水处理装置对污水进行处理，其特征在于，包括以下步骤：
采用间歇方式进水，当原水池内水深超过穿孔布水管后，开始让穿孔布水管进水;至原水池内液面平齐或低于所述穿孔布水管时，停止穿孔布水管的进水;
装置处理后的出水通过出水管进入出水池，当出水池内液面高于出水池高度的80%时，用泵将出水池内水抽出回用。
基于上述技术方案可知，本发明具有占地面积小，污水输送管道少，造型美观，与环境融合较好，污染物去除效率高，运行效果稳定，回用率高等特点，可应用于农户庭院、农村分散式污水处理或工厂、企业、公园等生活污水处理设施等。
