申请日2016.11.29
公开(公告)日2017.03.08
IPC分类号C02F11/14
摘要
本发明提供一种模块化的污泥脱水机，包括一脱水本体、一喷淋机构、一滤液收集槽、一支撑架台和一驱动电机;所述喷淋机构设在脱水本体上方，所述支撑架台设在脱水本体的下方并包括两块用于支撑的侧板，所述驱动电机与脱水本体连接;所述脱水机为独立的模块;且所述两侧板自下而上延伸至所述脱水本体的两侧，所述脱水本体固定安装于两侧板之间;所述两侧板之间位于脱水本体的下方设有隔板，隔板与脱水本体之间的空间形成所述滤液收集槽。本发明实现了污泥脱水机的模块化和全封闭化，不仅能够避免漏液现象，而且整体结构简单、占据空间小，组装方便，便于维护。
权利要求书
1.一种模块化的污泥脱水机，包括一脱水本体、一喷淋机构、一滤液收集槽、一支撑架台和一驱动电机;所述喷淋机构设在脱水本体上方，所述支撑架台设在脱水本体的下方并包括两块用于支撑的侧板，所述驱动电机与脱水本体连接;其特征在于：所述脱水机为独立的模块;且
所述两侧板自下而上延伸至所述脱水本体的两侧，所述脱水本体固定安装于两侧板之间;
所述两侧板之间位于脱水本体的下方设有隔板，隔板与脱水本体之间的空间形成所述滤液收集槽。
2.根据权利要求1所述一种模块化的污泥脱水机，其特征在于：还包括一顶盖，所述顶盖扣合在两侧板的上方并与所述两侧板以及滤液收集槽形成全封闭结构。
3.根据权利要求2所述一种模块化的污泥脱水机，其特征在于：还包括一顶盖，所述顶盖包括中心轴、左侧翻盖和右侧翻盖，所述左侧翻盖与右侧翻盖分别枢接于中心轴。
4.根据权利要求3所述一种模块化的污泥脱水机，其特征在于：所述左侧翻盖和右侧翻盖通过复数个套管枢接于所述中心轴。
5.根据权利要求3所述一种模块化的污泥脱水机，其特征在于：所述中心轴为所述喷淋机构的喷淋管，喷淋管的下侧设有喷淋孔，所述套管对应喷淋口的位置设有开口。
6.根据权利要求3所述一种模块化的污泥脱水机，其特征在于：所述左侧翻盖和右侧翻盖的外边缘分别设有一扣边，以扣合在两侧板上。
7.根据权利要求1所述一种模块化的污泥脱水机，其特征在于：所述脱水本体包括复数个本体支板，所述脱水本体支板的底部两侧分别设有一抵靠边，顶部两侧则分别设有一连接片;所述两侧板的内表面对应所述抵靠边设置有支撑块，所述两侧板还对应连接片设有连接孔以通过螺丝将连接片锁附在两侧板上。
8.根据权利要求1所述一种模块化的污泥脱水机，其特征在于：所述滤液收集槽分隔为前槽和后槽，所述前槽对应设在所述脱水本体前段的下方，且，前槽的最低处设有一滤液出口;所述后槽对应设在所述脱水本体后段的下方，且后槽连接一潜污泵。
9.根据权利要求1所述一种模块化的污泥脱水机，其特征在于：所述侧板靠近侧板底部设有叉车插口。
说明书
一种模块化的污泥脱水机
【技术领域】
本发明涉及环保领域的一种污泥处理装置，具体涉及一种模块化的污泥脱水机。
【背景技术】
请结合参照图1与图2，在环保领域中，污泥脱水机100’是常用的设备之一，用于安装在絮凝机200′的后端，污泥脱水机100’连同絮凝机构由电控柜300’控制，污水由絮凝机200’进行絮凝成团后再通过污泥脱水机100’脱水形成泥饼。
现有污泥脱水机100′的结构包括一脱水本体1’、一喷淋机构2’、一滤液收集槽3’、一支撑架台4’、一驱动电机5’和顶盖6’;所述喷淋机构2’设在脱水本体1’上方，所述支撑架台4’设在脱水本体1’的下方，主要由两块用于支撑的侧板41’和底板42’构成，所述驱动电机5’与脱水本体1’连接;滤液收集槽3’设于支撑架台4′内。由于脱水本体1’两侧的挡板12’、支撑架台4’的两侧板41’、滤液收集槽3′为三个各自独立的部件，因此使得三者之间存在着间隙，使得整个污泥脱水机100′存在着如下缺陷：主要地，不仅结构较为复杂、占据空间较大，而且运行时污水容易通过滤液收集槽3′与支撑架台4’的两侧板41’之间的间隙以及脱水本体1两侧的挡板12’与支撑架台4’的两侧板41’之间的间隙、脱水本体1两侧的挡板12’溢出，污染场地;其次地，其顶盖6’是通过螺丝锁附在脱水本体1’两侧的挡板12’上，当需要观察脱水本体1’的运行状态及维修时，需要将顶盖6’卸下，操作相对麻烦，比较耗费工时。
有鉴于此，本领域技术人员迫切期望将污泥脱水机100′进行改进，以改善上述所出现的问题。
【发明内容】
本发明所要解决的技术问题在于提供一种模块化的污泥脱水机，不仅整体结构较为简单、占据的空间相对有所减小，而且能够避免两支撑侧板与支撑架台之间存在能够溅出液体的孔隙的产生，还能形成一独立于絮凝设备和电控柜的设备，使用时与絮凝设备、电控柜或其它污泥脱水机的连接和拆卸更为方便快捷，便于维护。

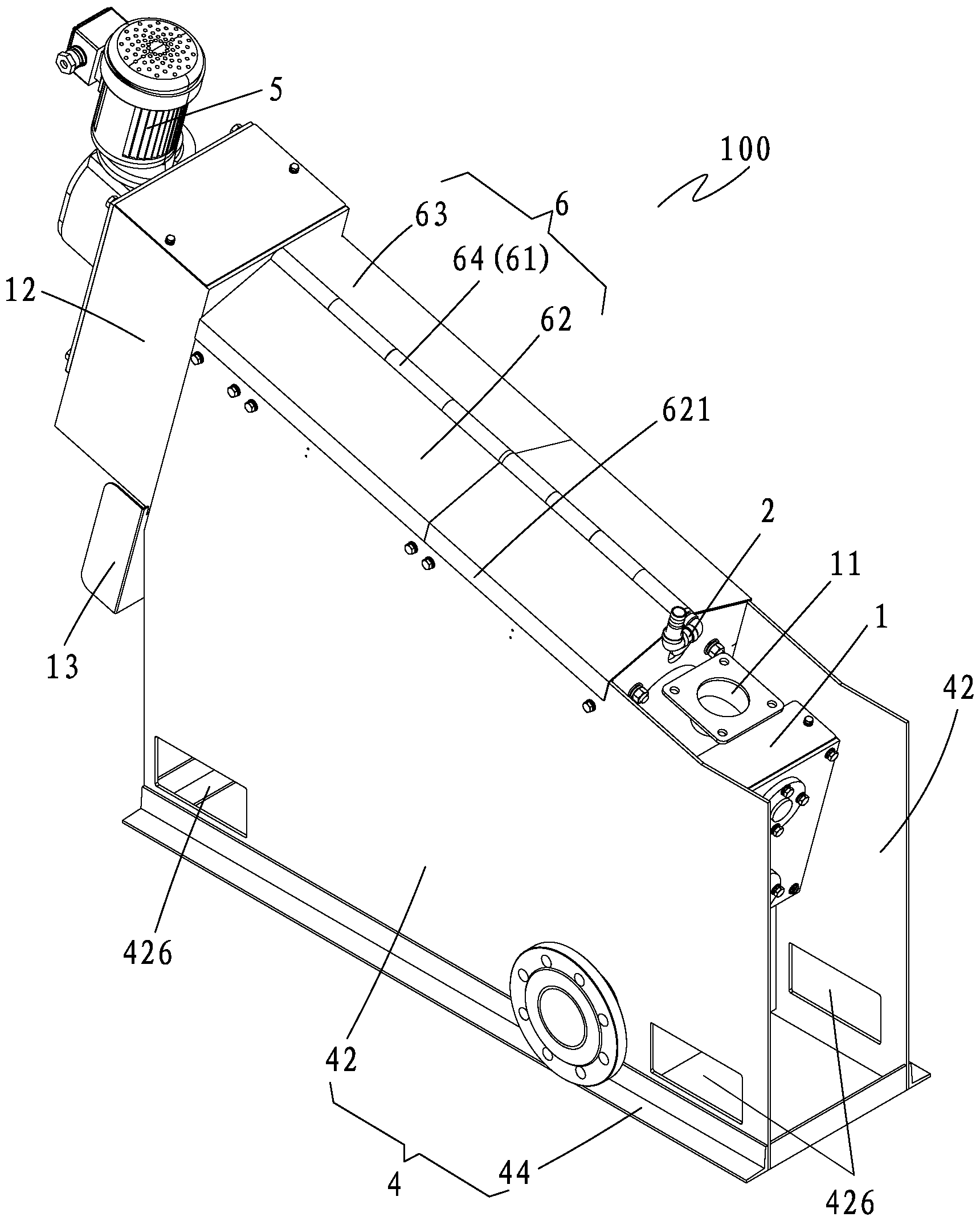

本发明是通过以下技术方案解决上述技术问题的：一种模块化的污泥脱水机，包括一脱水本体、一喷淋机构、一滤液收集槽、一支撑架台和一驱动电机;所述喷淋机构设在脱水本体上方，所述支撑架台设在脱水本体的下方并包括两块用于支撑的侧板，所述驱动电机与脱水本体连接;其特征在于：所述脱水机为独立的模块;且所述两侧板自下而上延伸至所述脱水本体的两侧，所述脱水本体固定安装于两侧板之间;所述两侧板之间位于脱水本体的下方设有隔板，隔板与脱水本体之间的空间形成所述滤液收集槽。
进一步的，本发明还包括一顶盖，所述顶盖扣合在两侧板的上方并与所述两侧板以及滤液收集槽形成全封闭结构。所述顶盖包括中心轴、左侧翻盖和右侧翻盖，所述左侧翻盖与右侧翻盖分别枢接于中心轴。所述左侧翻盖和右侧翻盖通过复数个套管枢接于所述中心轴。所述中心轴为所述喷淋机构的喷淋管，喷淋管的下侧设有喷淋孔，所述套管对应喷淋口的位置设有开口。
进一步的，所述脱水本体包括复数个本体支板，所述脱水本体支板的底部两侧分别设有一抵靠边，顶部两侧则分别设有一连接片;所述两侧板的内表面对应所述抵靠边设置有支撑块，所述两侧板还对应连接片设有连接孔以通过螺丝将连接片锁附在两侧板上。
进一步的，所述滤液收集槽分隔为前槽和后槽，所述前槽对应设在所述脱水本体前段的下方，且前槽的最低处设有一滤液出口;所述后槽对应设在所述脱水本体后段的下方，且后槽连接一潜污泵。
进一步的，所述侧板靠近侧板底部设有叉车插口。
本发明一种模块化的污泥脱水机的有益效果在于：将支撑架台的两侧板向上延长至脱水本体的两侧，使得脱水本体、支撑架台与滤液收集槽一体化，形成单独的整体化模块，使得本发明污泥脱水机整体结构较为简单、占据的空间相对有所减小，而且能够避免脱水本体侧板与支撑架台之间存在能够溢出污水的孔隙的产生，从而避免了污染场地的问题;另外，顶盖的具体设置，在确保盖合于两侧板的同时，能够在需要打开顶盖时直接翻开即可，操作简单便捷，节省了工时。
