申请日2017.01.22
公开(公告)日2017.10.13
IPC分类号E03F5/22
摘要
本实用新型公开了一种单泵污水提升设备，属于污水处理设备技术领域。该设备包括箱体，进水口和出水口，提升泵、进水止回阀、出水止回阀，过滤反冲洗装置，液位计以及底架。提升泵固定安装在底架上，通过弯管或者弯管与直管组合的方式与过滤反冲洗装置连通。过滤反冲洗装置顶部通过进水止回阀与进水口连通，与提升泵连通的对侧通过弯管和出水止回阀与出水口连通。进水止回阀和出水止回阀通过快卡分别于进水口和出水口固定连接。将进水止回阀和出水止回阀安放在装置的箱体内，减小了装置的外形体积。在使装置内部结构紧凑的同时，也简化箱体的外部构造，便于运输、安装、维修等过程中的移动。

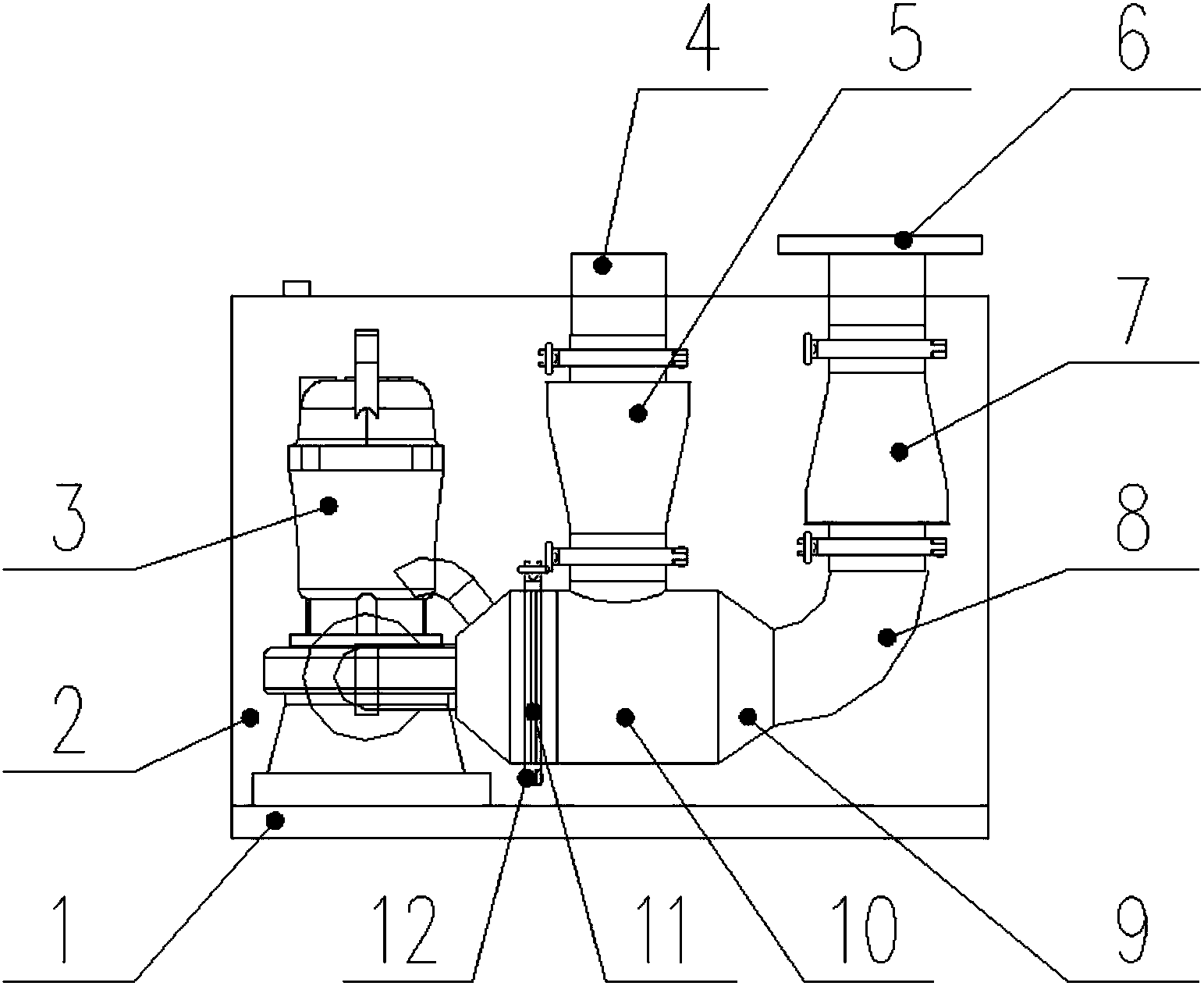

摘要附图
权利要求书
1.一种单泵污水提升设备，其特征在于，包括箱体(2)，与箱体(2)顶部或侧壁连通的进水口(4)和出水口(6)，以及位于箱体(2)内部的提升泵(3)、进水止回阀(5)、出水止回阀(7)，过滤反冲洗装置(10)，液位计(16);
提升泵(3)定位安装在箱体(2)的底部，通过弯管或者弯管与直管组合的方式与过滤反冲洗装置(10)连通;
过滤反冲洗装置(10)顶部通过进水止回阀(5)与进水口(4)连通，与提升泵(3)连通的对侧通过弯管和出水止回阀(7)与出水口(6)连通;
进水止回阀(5)和出水止回阀(7)通过快卡(12)分别于进水口(4)和出水口(6)固定连接;
过滤反冲洗装置(10)内的过滤孔板(11)的外侧通过快卡(12)固定;
所述箱体的长480-550mm，宽380-420mm，高550-590mm。
2.根据权利要求1所述的一种单泵污水提升设备，其特征在于，所述箱体(2)设有可拆卸式箱盖(14)。
3.根据权利要求2所述的一种单泵污水提升设备，其特征在于，所述液位计(16)顶部与箱盖(14)固定连接。
4.根据权利要求2所述的一种单泵污水提升设备，其特征在于，所述箱盖(14)通过卡扣(13)与箱体(2)的侧壁固定连接。
5.根据权利要求1所述的一种单泵污水提升设备，其特征在于，所述提升泵(3)依次通过弯头III(18)、直管(17)和弯头II(15)与过滤反冲洗装置(10)连通。
6.根据权利要求1所述的一种单泵污水提升设备，其特征在于，所述提升泵(3)通过弯头II(15)与过滤反冲洗装置(10)连通。
7.根据权利要求1所述的一种单泵污水提升设备，其特征在于，所述过滤反冲洗装置(10)的两端分别设有变径管与弯头I(8)和弯头II(15)连通。
8.根据权利要求7所述的一种单泵污水提升设备，其特征在于，与弯头II(15)连接的变径管侧面上设有反冲洗头，大口径端内设有过滤孔板(11)，过滤孔板(11)外侧通过快卡连接弯管II(15)和过滤反冲洗装置(10)的主体。
9.根据权利要求7所述的一种单泵污水提升设备，其特征在于，弯头II(15)和弯头I(8)的大口径端与过滤反冲洗装置(10)的主体连接，小孔径端与弯管连接。
10.根据权利要求1所述的一种单泵污水提升设备，其特征在于，箱体(2)高550mm，长480mm，宽400mm。
说明书
一种单泵污水提升设备
技术领域
本实用新型涉及一种单泵污水提升设备，特别涉及一种适用于别墅或卫生洁具数量少的地下场所的污水提升排放设备，属于污水处理设备技术领域。
背景技术
污水的排放设备是污水处理的重要设备，目前生活用污水排放设备主要有反冲洗式提升设备和切割式污水提升设备两种。
其中，反冲洗式提升设备因结构布置，进水止回阀及出水止回阀采用法兰连接形式，且阀门安装在储水箱的外面占用空间较大，设备整体体积较大。过滤装置也同法门一样采用法兰连接，维护时需要拆卸连接法兰的紧固螺栓，维护时间长。
同时，另一类污水提升设备采用切割式刀片将污水中的杂物切碎后再由水泵排出，其体积小，但杂物与水泵叶轮直接接触，对切割刀片的要求高，整体设备成本也较高。现有反冲洗式污水提升设备结构占用空间较大，无法与切割式污水提升设备体积进行比较，且有维护时间长的缺点;切割式污水提升设备虽具有体积小的特点，但因其提升过程中杂物与水泵叶轮接触，易造成缠绕、堵塞等故障发生。
同时，现有的污水提升设备有许多管道等部件设置在箱体外侧，维修、安装以及运输过程中的搬运存在诸多不便。
实用新型内容
为解决现有技术中污水提升排放设备污物体积过大，维修拆装不便，搬运不便等技术问题，本实用新型提供了一种单泵污水提升设备，所采取的技术方案如下：
一种单泵污水提升设备，该设备包括箱体2，与箱体2顶部或侧壁连通的进水口4和出水口6，以及位于箱体2内部的提升泵3、进水止回阀5、出水止回阀7，过滤反冲洗装置10，液位计16;
提升泵3定位安装在箱体2的底部，通过弯管或者弯管与直管组合的方式与过滤反冲洗装置10连通;
过滤反冲洗装置10顶部通过进水止回阀5与进水口4连通，与提升泵3连通的对侧通过弯管和出水止回阀7与出水口6连通;
进水止回阀5和出水止回阀7通过快卡12分别于进水口4和出水口6固定连接;
过滤反冲洗装置10内的过滤孔板11的外侧通过快卡12固定;
所述箱体的长480-550mm，宽380-420mm，高550-590mm。
优选地，提升泵3可直接安装在箱体2的底部，也可在底部设置底架1，将提升泵3安装在底架1上。
优选地，所述箱体2设有可拆卸式箱盖14。
更优选地，所述液位计16顶部与箱盖14固定连接。液位计可采用浮球式液位计、压力液位计、电容液位计等。所述液位计16与提升泵3连锁，当液位到达液位计设定液位后，提升泵3可自动开启进行污水排放。
优选地，所述箱盖14通过卡扣13与箱体2的侧壁固定连接。
优选地，所述提升泵3依次通过弯头III18、直管17和弯头II15与过滤反冲洗装置10连通。
优选地，所述提升泵3通过弯头II15与过滤反冲洗装置10连通。
优选地，所述过滤反冲洗装置10的两端分别设有变径管与弯头I8和弯头II15连通。
更优选地，与弯头II15连接的变径管侧面上设有反冲洗头，大口径端内设有过滤孔板11，过滤孔板11外侧通过快卡连接弯管II15和过滤反冲洗装置10的主体。
更优选地，弯头II15和弯头I8的大口径端与过滤反冲洗装置10的主体连接，小孔径端与弯管连接。
优选地，箱体2高550mm，长480mm，宽400mm。
与现有技术相比，本实用新型获得的有益效果是：
采用快卡式止回阀，通过快卡式连接过滤反冲洗装置，便于维护过滤反冲洗装置及止回阀。设备整体布局十分紧凑，体积大大减小，与切割式污水提升设备相比体积相近。同时，由于装置体积大幅缩小，为安装维修过程中所预留的空间也减小，特别适用于为污水处理预留空间较小的场所。同时，由于体积缩小，所用材料减少成本降低，也更有利于减少建筑物改造成本，尤其是一些老旧建筑物的改造成本。
将进水止回阀和出水止回阀安放在装置的箱体内，减小了装置的外形体积。在使装置内部结构紧凑的同时，也简化箱体的外部构造，便于运输、安装、维修等过程中的移动。
