申请日2016.12.13
公开(公告)日2017.02.22
IPC分类号C02F9/14; C02F103/10
摘要
一种集沉降罐、生物、溶气气浮为一体的采油废水处理装置。该装置主要分为气浮区域和生物净化沉降区。罐体内由上部收油槽及加热盘管构成的收油系统，油系统下部中间为套筒式气浮筒体构成的气浮区域，气浮区域内部有布水管和气浮释放器及上中间分区筒。气浮区域外部为环形生物填料框架，装有填料本体上附着有微生物。生物净化沉降区下到罐底部分别装有加热盘管、集水管和中间分区筒的集水室，曝气系统由曝气管线和曝气头组成，还有底部排泥管。废水经过气浮分离及微生物对采油废水进行破乳和降解，提高了油水沉降分离效果。该罐式含油污水生化处理装置,充分利用现有工艺设备,成本低,占地少，主要解决了目前技术中存在的油水沉降分离效果差的问题。
权利要求书

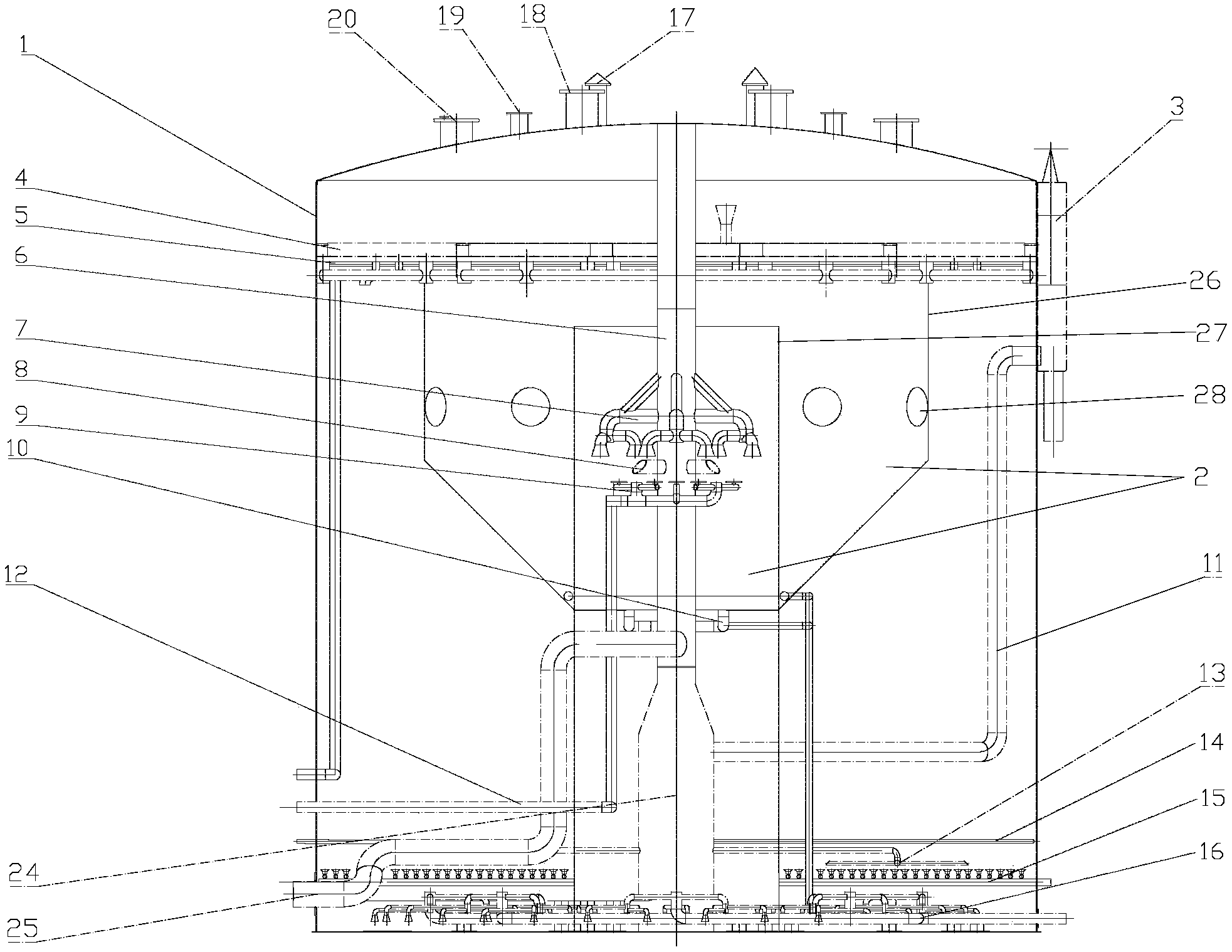

1.一种集沉降罐、生物、溶气气浮为一体的采油废水处理装置,包括罐体(1)，其特征在于：罐体(1)顶部安装有呼吸阀(17)、紧急通风装置口(18)、液压安全阀口(19)及防爆排气装置口(20)，罐体(1)上部安装有集油槽(4)和上加热盘管(5)，罐体(1)中部轴向上固定有中间分区筒(6),中间分区筒(6)中部径向连通有一次布水管(7)、二次布水管(8),一次布水管(7)、二次布水管(8)分别沿着中间分区筒(6)的周向均匀分布，一次布水管(7)的出口朝下，二次布水管(8)下方设有释放器(9)，释放器(9)连接溶气进水管(12)的出口端,溶气进水管(12)开口端置于罐体(1)外部，在中间分区筒(6)外部安装有气浮罐体(2)，气浮罐体(2)由内部接触区罐体(27)和分离区罐体(26)两部分构成，内部接触区罐体(27)的上出口低于分离区罐体(26)的上端面，分离区罐体(26)的中部沿圆周方向上均匀分布有出水孔(28)，气浮罐体(2)底面安装有气浮内部排泥组(10)，中间分区筒(6)下部隔离出集水室(24)，集水室(24)连通有集水汇管(13)，中间分区筒(6)上部连通有出水管(11)，出水管(11)连接到调控水箱(3)外排，罐体(1)下部依次安装有加热盘管(14)、曝气组(15)、罐底排泥组(16)，罐底排泥组(16)与气浮内部排泥组(10)相连通;罐体(1)与气浮罐体(2)之间的环腔内固定有填料框架(21)、支撑组件(22),填料框架(21)上设置有填料本体(23),填料本体(23)上附着有微生物。
2.根据权利要求1所述的集沉降罐、生物、溶气气浮为一体的采油废水处理装置，其特征在于：调控水箱(3)包括调控水箱体(29),调控水箱体(29)的下部并排设有出水口(30)和回流口(31),调控水箱体(29)内轴向上设有中间隔板(32)和闸板(37),闸板(37)上端连接升降螺杆(36),升降螺杆(36)由电动调节装置(35)驱动,电动调节装置(35)上安装有手动调节轮(34),调控水箱体(29)上端面设有检修孔(33)。
说明书
一种集沉降罐、生物、溶气气浮为一体的采油废水处理装置
技术领域：
本发明涉及采油废水处理技术领域，特别是一种集沉降罐、生物、溶气气浮为一体的采油废水处理装置。
背景技术:
油田开发方式从水驱到聚驱及三元复合驱开发,注入介质的多元性导致采出水的成分复杂。采出水包括:聚合物、三元剂、聚表剂，以及低温集输进站污水;洗井水、注水管线冲洗水、落地油处理污水都进入污水系统处理,使得釆出水水质越来越复杂,处理难度加大。采油开发的采出水中含有聚合物、表活剂等化学物质后,水相粘度增加,油水乳化严重,在水中呈乳化状态,导致油水沉降分离效果变差。
发明内容:
本发明所要解决的技术问题是克服背景技术中存在的油水沉降分高效果差的问题,而提供一种罐式含油污水气浮生化沉降处理装置,该罐式处理装置充分利用现有工艺设备,大大提高了油水沉降分高效果。
本发明解决其问题可通过如下技术方案来达到:集沉降罐、生物、溶气气浮为一体的采油废水处理装置包括罐体，罐体顶部安装有呼吸阀、紧急通风装置口、液压安全阀口及防爆排气装置口，罐体上部安装有集油槽和上加热盘管，罐体中部轴向上固定有中间分区筒,中间分区筒中部径向连通有一次布水管、二次布水管,一次布水管、二次布水管分别沿着中间分区筒的周向均匀分布，一次布水管的出口朝下，二次布水管下方设有释放器，释放器连接溶气进水管的出口端,溶气进水管开口端置于罐体外部，在中间分区筒外部安装有气浮罐体，气浮罐体由内部接触区罐体和分离区罐体两部分构成，内部接触区罐体的上出口低于分离区罐体的上端面，分离区罐体的中部沿圆周方向上均匀分布有出水孔，气浮罐体底面安装有气浮内部排泥组，中间分区筒下部隔离出集水室，集水室连通有集水汇管，中间分区筒上部连通有出水管，出水管连接到调控水箱外排，罐体下部依次安装有加热盘管、曝气组、罐底排泥组，罐底排泥组与气浮内部排泥组相连通;罐体与气浮罐体之间的环腔内固定有填料框架、支撑组件,填料框架上设置有填料本体,填料本体上附着有微生物。
上述方案中的调控水箱包括调控水箱体,调控水箱体的下部并排设有出水口和回流口,调控水箱体内轴向上设有中间隔板和闸板,闸板上端连接升降螺杆,升降螺杆由电动调节装置驱动,电动调节装置上安装有手动调节轮,调控水箱体上端面设有检修孔。
本发明与上述背景技术相比较可具有如下有益效果:该罐式含油污水气浮生物净化处理装置由于釆用上述结构,充分利用污水处理站内原有设设备,在不新建站的情况下,将微生物技术引入到了老站中,该设各与传统的沉降、沉降气浮和过滤工艺结合,可以达到更好的处理效果,节省了设备投资,解决了采油污水中乳化油难以去除的难题。溶气气浮和生物净化集成布置在一个罐内。
