申请日2016.12.14
公开(公告)日2017.09.26
IPC分类号B65F3/00
摘要
本实用新型提供了一种垃圾车污水收集装置，包括用于盛装污水的污水箱和污水槽，后门总成通过密封条密封，锁紧油缸通过锁紧连杆带动锁钩锁紧或脱离后门总成;污水槽经导流管连接污水箱;污水槽上还设有一个密封装置;密封装置由污水盖连杆、污水盖、铰链组成，铰链一端固定在箱体总成上，另一端连接污水盖;污水盖连杆一端和污水盖连接，另一端固定在锁紧连杆上，污水盖沿着铰链旋转运动打开或覆盖污水槽。本实用新型的有益效果是：锁紧油缸通过污水盖连杆带动污水盖沿着铰链旋转运动用于覆盖污水槽，这时卸料时垃圾不会进入到污水槽中。
权利要求书
1.一种垃圾车污水收集装置，包括用于盛装污水的污水箱和污水槽，后门总成通过密封条密封，锁紧油缸通过锁紧连杆带动锁钩锁紧或脱离后门总成;
所述污水槽经导流管连接所述污水箱;
其特征在于，所述污水槽上还设有一个密封装置;
所述的密封装置由污水盖连杆、污水盖、铰链组成，所述铰链一端固定在箱体总成上，另一端连接所述污水盖;所述污水盖连杆一端和所述污水盖连接，另一端固定在所述锁紧连杆上，所述污水盖沿着铰链旋转运动打开或覆盖所述污水槽。
说明书
一种垃圾车污水收集装置
技术领域
本实用新型涉及环卫车辆技术领域，特别涉及到后门带锁钩锁紧的垃圾车污水收集装置。
背景技术
原有污水收集装置如图1，主要由后门总成201、密封条202、箱体总成203、污水槽204、导流管205、锁钩206、污水箱207、锁紧油缸208和锁紧连杆209组成;后门总成201通过密封条202与箱体总成203接触密封，锁紧油缸208通过锁紧连杆209带动锁钩206锁紧后门总成201;污水槽204通过导流管205将从密封条中泄漏出来的污水回流到污水箱207中。
在垃圾车倾倒时垃圾容易进入污水槽204。
发明内容
本实用新型提供了一种结构简单、实用的垃圾车污水收集装置。
本实用新型的技术方案是：

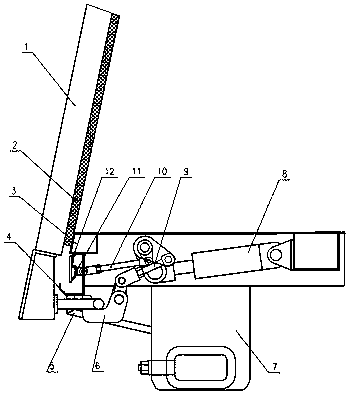

一种垃圾车污水收集装置，包括用于盛装污水的污水箱和污水槽，后门总成通过密封条密封，锁紧油缸通过锁紧连杆带动锁钩锁紧或脱离后门总成;污水槽经导流管连接污水箱;污水槽上还设有一个密封装置;密封装置由污水盖连杆、污水盖、铰链组成，铰链一端固定在箱体总成上，另一端连接污水盖;污水盖连杆一端和污水盖连接，另一端固定在锁紧连杆上，污水盖沿着铰链旋转运动打开或覆盖污水槽。
本实用新型的有益效果是：锁紧油缸通过污水盖连杆带动污水盖沿着铰链旋转运动用于覆盖污水槽，这时卸料时垃圾不会进入到污水槽中。
