申请日2016.12.14
公开(公告)日2017.08.11
IPC分类号E03F5/02
摘要
本实用新型属于检查井技术领域，具体涉及一种综合管廊内外结合清通污水检查井，包括井座、井筒及井盖，所述井筒的下端与井座相连，所述井座的截面尺寸大于所述井筒的截面尺寸，所述井盖包括第一井盖及第二井盖，所述井筒上方对应所述第一井盖设有第一检查口，所述井座上方对应所述第二井盖设有第二检查口。本实用新型设置两个检查口，使检修人员既可以从地面清掏管道，又能在综合管廊内部配合检修管道，极大地方便了排水管道的维护与管理。
权利要求书
1.一种综合管廊内外结合清通污水检查井，包括井座、井筒及井盖，所述井筒的下端与井座相连，其特征在于：所述井座的截面尺寸大于所述井筒的截面尺寸，所述井盖包括第一井盖及第二井盖，所述井筒上方对应所述第一井盖设有第一检查口，所述井座上方对应所述第二井盖设有第二检查口。
2.根据权利要求1所述的一种综合管廊内外结合清通污水检查井，其特征在于：所述井筒上连接有污水接户管。
3.根据权利要求1所述的一种综合管廊内外结合清通污水检查井，其特征在于：所述井座上连接有污水管。
4.根据权利要求1所述的一种综合管廊内外结合清通污水检查井，其特征在于：井筒内壁设有爬梯。
5.根据权利要求1所述的一种综合管廊内外结合清通污水检查井，其特征在于：所述井筒包括廊内井筒及廊外井筒，所述廊外井筒的井筒截面小于所述廊内井筒的井筒截面。
6.根据权利要求5所述的一种综合管廊内外结合清通污水检查井，其特征在于：所述廊外井筒的井筒壁厚小于所述廊内井筒的井筒壁厚。
7.根据权利要求5所述的一种综合管廊内外结合清通污水检查井，其特征在于：所述廊内井筒上连接有污水接户管。
说明书
一种综合管廊内外结合清通污水检查井
技术领域
本实用新型属于检查井技术领域，具体涉及一种综合管廊内外结合清通污水检查井。
背景技术
综合管廊是建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。它是实施统一规划、设计、施工和维护，建于城市地下用于铺设市政公用管线的市政公用设施。
目前的市政污水检查井与综合管廊不匹配，检修人员只能从地面进入管道内检修，在综合管廊内无法对排水管道内部进行检修，使综合管廊的应用效果达不到使用要求。
实用新型内容
针对现有技术的不足，本实用新型公开了一种便于检修的综合管廊用污水检查井。
本实用新型通过以下技术方案予以实现：

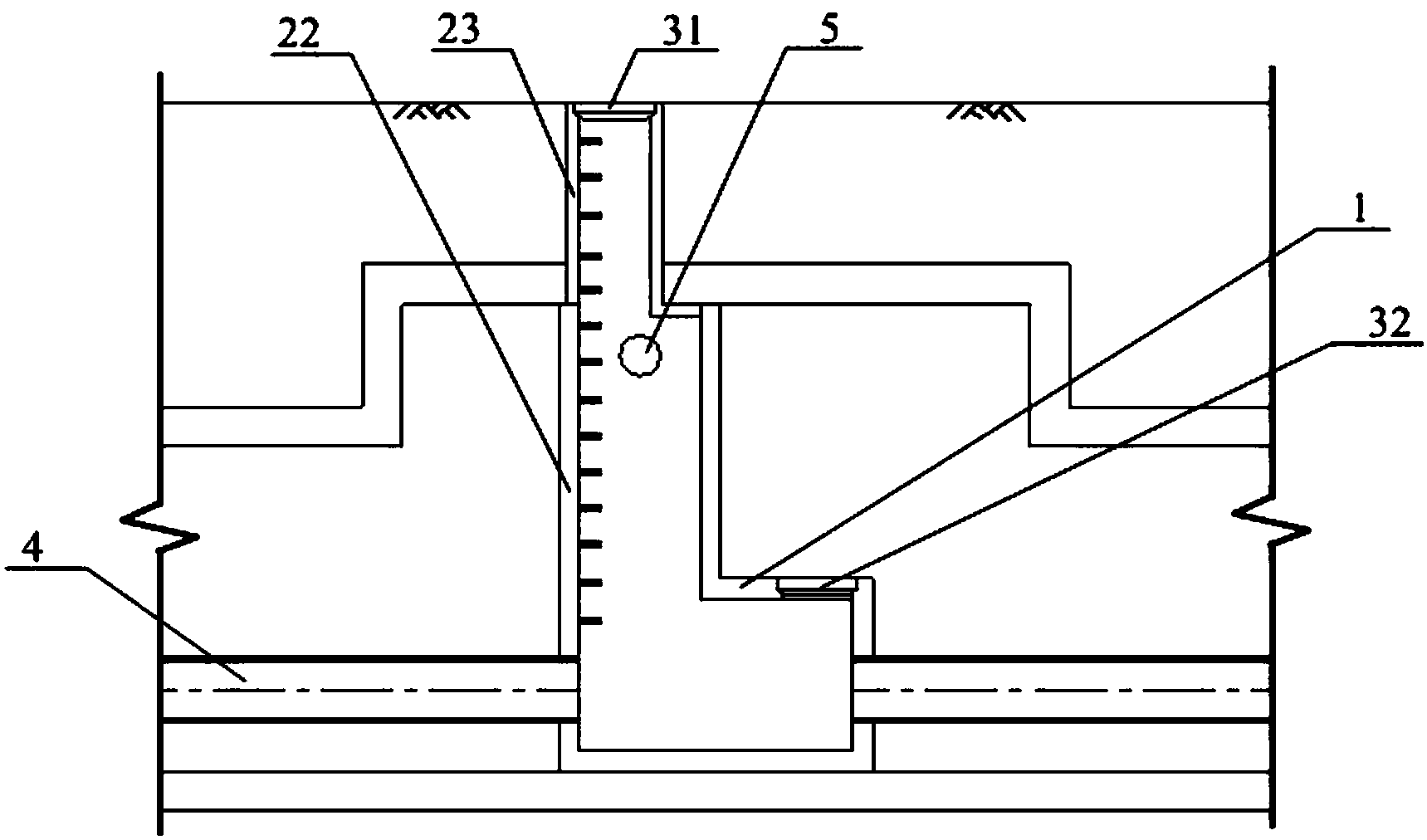

一种综合管廊内外结合清通污水检查井，包括井座、井筒及井盖，所述井筒的下端与井座相连，所述井座的截面尺寸大于所述井筒的截面尺寸，所述井盖包括第一井盖及第二井盖，所述井筒上方对应所述第一井盖设有第一检查口，所述井座上方对应所述第二井盖设有第二检查口。
优选的，所述井筒上连接有污水接户管。
优选的，所述井座上连接有污水管。
优选的，井筒内壁设有爬梯。
优选的，所述井筒包括廊内井筒及廊外井筒，所述廊外井筒的井筒截面小于所述廊内井筒的井筒截面。
进一步的，所述廊外井筒的井筒壁厚小于所述廊内井筒的井筒壁厚。
进一步的，所述廊内井筒上连接有污水接户管。
本实用新型的有益效果为：
检查井设置两个检查口，使检修人员既可以从地面清掏管道，又能在综合管廊内部配合检修管道，极大地方便了排水管道的维护与管理。
