市政污水管网污水净化处理控制系统

　　申请日2016.12.14

　　公开(公告)日2017.06.16

　　IPC分类号C02F9/14

　　摘要

　　本实用新型涉及一种基于物联网的市政污水管网污水净化处理控制系统，包括分别与粉碎机、第一搅拌机、第一水泵、第二搅拌机、第二水泵、第三搅拌机、第三水泵、第四搅拌机、第四水泵、第五搅拌机、第五水泵、第六搅拌机、第六水泵、计量泵、紫外线杀菌灯有线连接;与PLC控制器有线连接的第一无线射频收发器;与第一无线射频收发器通过GPRS网络无线连接，用于接收和发送无线网络的第二无线射频收发器;与第二无线射频收发器有线连接，用于发送操作命令的中央处理器。该基于物联网的市政污水管网污水净化处理控制系统利用物联网技术远程操控，自动化程度高，污水净化处理效率高，消毒杀菌效率高。

　　权利要求书

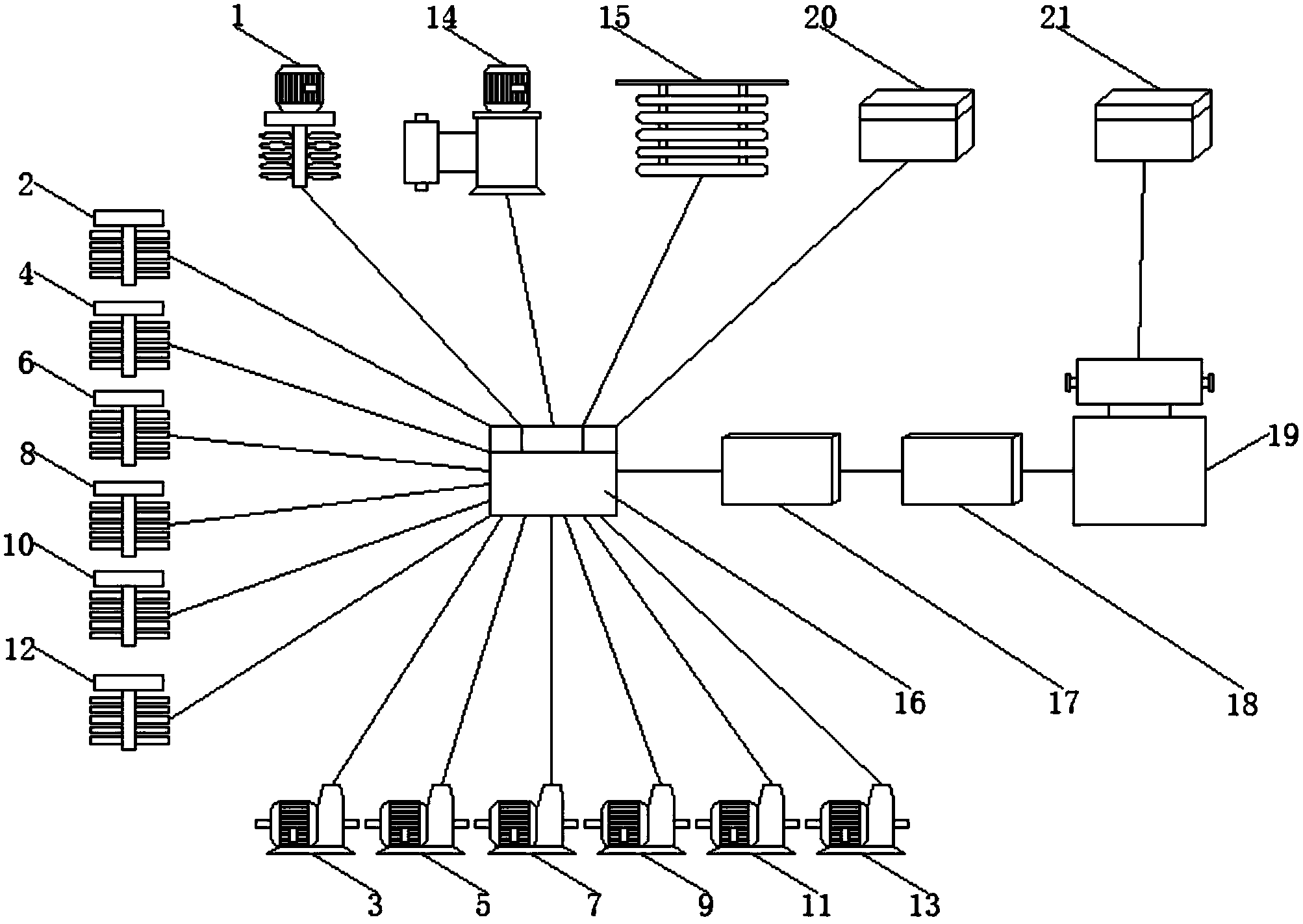

　　1.一种基于物联网的市政污水管网污水净化处理控制系统，其特征在于，该基于物联网的市政污水管网污水净化处理控制系统包括：

　　用于对粉碎池中的水中含有的废料进行粉碎的粉碎机;

　　用于对粉碎池中的水进行搅拌的第一搅拌机;

　　用于将粉碎池中的水输送到水分离池的第一水泵;

　　用于对污水分离池中的水进行搅拌的第二搅拌机;

　　用于将污水分离池中的水输送到微生物降解池的第二水泵;

　　用于对微生物降解池中的水进行搅拌的第三搅拌机;

　　用于将微生物降解池中的水输送到微生物酸洗池的第三水泵;

　　用于对微生物酸洗池中的水进行搅拌的第四搅拌机;

　　用于将微生物酸洗池中的水输送到氧化池的第四水泵;

　　用于对氧化池中的水进行搅拌的第五搅拌机;

　　用于将氧化池中的水输送到消毒杀菌池的第五水泵;

　　用于对消毒杀菌池中的水进行搅拌的第六搅拌机;

　　用于将消毒杀菌池中的水输送到净水池的第六水泵;

　　用于向污水分离池、微生物降解池、微生物酸洗池和氧化池中加入污水处理药剂的计量泵;

　　用于对消毒杀菌池中的水进行消毒杀菌的紫外线杀菌灯;

　　分别与粉碎机、第一搅拌机、第一水泵、第二搅拌机、第二水泵、第三搅拌机、第三水泵、第四搅拌机、第四水泵、第五搅拌机、第五水泵、第六搅拌机、第六水泵、计量泵、紫外线杀菌灯有线连接，用于进行操作控制的PLC控制器;

　　与PLC控制器有线连接，用于接收和发送无线网络的第一无线射频收发器;

　　与第一无线射频收发器通过GPRS网络无线连接，用于接收和发送无线网络的第二无线射频收发器;

　　与第二无线射频收发器有线连接，用于发送操作命令的中央处理器。

　　2.如权利要求1所述的基于物联网的市政污水管网污水净化处理控制系统，其特征在于，用于提供电源的第一电源模块与PLC控制器有线连接。

　　3.如权利要求1所述的基于物联网的市政污水管网污水净化处理控制系统，其特征在于，用于提供电源的第二电源模块与中央处理器有线连接。

　　说明书

　　一种基于物联网的市政污水管网污水净化处理控制系统

　　技术领域

　　本实用新型属于污水处理技术领域，尤其涉及一种基于物联网的市政污水管网污水净化处理控制系统。

　　背景技术

　　随着我国城市化发展，市政污水管网的建设也越来越大，这些污水管网内的污水主要来源于厨房洗涤、厕所冲洗、沐浴、洗衣水等，且污水中含有大量的有机氮和杂物等。现有的设备仅仅通过人工进行控制，自动化程度低，不利用污水的净化处理;另外污水处理净化的效率低，水中的杂质无法进行粉碎，导致污水管网的水泵堵塞;另一方面仅仅通过污水分离池、微生物降解池、微生物酸洗池和氧化池对污水进行净化处理，净化效率低，消毒杀菌效率低，无法进行充分净化处理，实用性能满足不了需求。

　　发明内容

　　本实用新型为解决现有的自动化程度低，污水净化处理效率低和消毒杀菌效率低的技术问题而提供一种基于物联网的市政污水管网污水净化处理控制系统。

　　本实用新型所采取的技术方案是：

　　该基于物联网的市政污水管网污水净化处理控制系统包括：
