申请日2016.12.14
公开(公告)日2017.06.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种水库水处理装置，包括分离罐，所述分离罐一侧设有加水口，所述分离罐顶部连接旋转电机，所述旋转电机底部连接旋转轴，所述旋转轴贯穿分离罐顶部并伸入分离罐内，所述旋转轴上设有搅动叶片，所述分离罐另一侧连接清水罐，所述清水罐内设有压水活塞，所述压水活塞顶部连接活塞杆，所述活塞杆贯穿清水罐顶部，所述活塞杆上饶有强力弹簧，所述强力弹簧顶部与底部分别连接清水罐内腔顶部与压水活塞顶部，该水库水处理装置使水中的沉淀物沉积下去，含有轻质污染物的水则进入清水罐，当水量增大时，活塞杆可以自动下压使水加快进入过滤腔的速度，污水进入沉淀罐，并加入沉淀剂使其中的污染物质沉淀下来，并通过排沉淀物管排出。
权利要求书

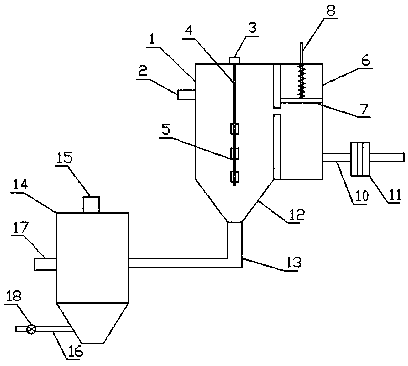

1.一种水库水处理装置，包括分离罐(1)，其特征在于：所述分离罐(1)一侧设有加水口(2)，所述分离罐(1)顶部连接旋转电机(3)，所述旋转电机(3)底部连接旋转轴(4)，所述旋转轴(4)贯穿分离罐(1)顶部并伸入分离罐(1)内，所述旋转轴(4)上设有搅动叶片(5)，所述分离罐(1)另一侧连接清水罐(6)，所述清水罐(6)内设有压水活塞(7)，所述压水活塞(7)顶部连接活塞杆(8)，所述活塞杆(8)贯穿清水罐(6)顶部，所述活塞杆(8)上绕有强力弹簧(9)，所述强力弹簧(9)顶部与底部分别连接清水罐(6)内腔顶部与压水活塞(7)顶部，所述清水罐(6)一侧连接出水管(10)，所述出水管(10)一侧连接过滤腔(11)，所述分离罐(1)底部连接污水罐(12)，所述污水罐(12)底部连接排污管(13)，所述排污管(13)一侧连接沉淀罐(14)，所述沉淀罐(14)顶部设有加药口(15)，所述沉淀罐(14)底部连接排沉淀物管(16)。
2.根据权利要求1所述的一种水库水处理装置，其特征在于，所述搅动叶片(5)数量为多个。
3.根据权利要求1所述的一种水库水处理装置，其特征在于，所述过滤腔(11)内设有过滤层。
4.根据权利要求1所述的一种水库水处理装置，其特征在于，所述清水罐(6)为长方体形状，所述污水罐(12)为圆锥体形状，所述沉淀罐(14)上半部分为长方体，下半部分为圆锥体。
5.根据权利要求1所述的一种水库水处理装置，其特征在于，所述沉淀罐(14)一侧设有排水口(17)。
6.根据权利要求1所述的一种水库水处理装置，其特征在于，所述排沉淀物管(16)一侧连接排沉淀物阀门(18)。
说明书
一种水库水处理装置
技术领域
本实用新型涉及一种水处理装置，具体为一种水库水处理装置，属于水库水处理领域。
背景技术
水库，一般的解释为“拦洪蓄水和调节水流的水利工程建筑物，可以利用来灌溉、发电、防洪和养鱼。”它是指在山沟或河流的狭口处建造拦河坝形成的人工湖泊。水库建成后，可起防洪、蓄水灌溉、供水、发电、养鱼等作用。有时天然湖泊也称为水库。
水库作为一种水利工程，在现代水利、资源水利、城市水利中发挥着越来越大的作用，它不仅有防洪、调洪、蓄洪等除灾减灾的功能，在水资源的优化配臵中也是举足轻重，在传统的农田水利中它是农业的命脉，随着社会经济的发展，城市化进程的加快，水库已是重要的取水水源。
水库中的水质现象，大致分为水温变化、浑水长期化及富营养化三大类，而每个现象基本上都是由于河水在水库内长期滞留的结果，浑水长期化是水库蓄洪时纳入浑水，连续长期地泄放至下游而产生的现象。这种现象因水库规模、洪水规模及洪水发生时间不同而产生各种各样的形态。
实用新型内容
本实用新型提出一种水库水处理装置，该水库水处理装置设置分离罐，使水中的沉淀物沉积下去，含有轻质污染物的水则进入清水罐，当水量增大时，活塞杆可以自动下压使水加快进入过滤腔的速度，污水进入沉淀罐，并加入沉淀剂使其中的污染物质沉淀下来，并通过排沉淀物管排出。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种水库水处理装置，包括分离罐，所述分离罐一侧设有加水口，所述分离罐顶部连接旋转电机，所述旋转电机底部连接旋转轴，所述旋转轴贯穿分离罐顶部并伸入分离罐内，所述旋转轴上设有搅动叶片，所述分离罐另一侧连接清水罐，所述清水罐内设有压水活塞，所述压水活塞顶部连接活塞杆，所述活塞杆贯穿清水罐顶部，所述活塞杆上饶有强力弹簧，所述强力弹簧顶部与底部分别连接清水罐内腔顶部与压水活塞顶部，所述清水罐一侧连接出水管，所述出水管一侧连接过滤腔，所述分离罐底部连接污水罐，所述沉淀罐底部连接排污管，所述排污管一侧连接沉淀罐，所述沉淀罐顶部设有加药口，所述沉淀罐底部连接排沉淀物管。
作为本实用新型的一种优选技术方案，所述搅动叶片数量为多个。
作为本实用新型的一种优选技术方案，所述过滤腔内设有过滤层。
作为本实用新型的一种优选技术方案，所述清水罐为长方体形状，所述污水罐为圆锥体形状，所述沉淀罐上半部分为长方体，下半部分为圆锥体。
作为本实用新型的一种优选技术方案，所述沉淀罐一侧设有排水口。
作为本实用新型的一种优选技术方案，所述排沉淀物管一侧连接排沉淀物阀门。
本实用新型所达到的有益效果是：该水库水处理装置设置分离罐，使水中的沉淀物沉积下去，含有轻质污染物的水则进入清水罐，当水量增大时，活塞杆可以自动下压使水加快进入过滤腔的速度，污水进入沉淀罐，并加入沉淀剂使其中的污染物质沉淀下来，并通过排沉淀物管排出。
