申请日2016.12.14
公开(公告)日2017.05.10
IPC分类号C02F9/14
摘要
一种生活污水处理系统，包括生活污水处理系统，所述生活污水处理系统，包括集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池，集水池收集各类生活污水;厌氧池中含有厌氧菌;接触氧化池含有生物膜;所述集水池的污水流入厌氧池中，通过搅拌机的搅拌作用污水与厌氧菌充分结合;厌氧池的污水流入缺氧池中进行反硝化作用;缺氧池底层的污泥通过回流管输送至厌氧池，缺氧池上层的沉清液流入接触氧化池，对接触氧化池内污水鼓风曝气。
权利要求书
1.一种生活污水处理系统，包括生活污水处理系统，所述生活污水处理系统，包括集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池，
集水池收集各类生活污水;
厌氧池中含有厌氧菌;
接触氧化池含有生物膜;
其特征是：所述集水池的污水流入厌氧池中，通过搅拌机的搅拌作用污水与厌氧菌充分结合;
厌氧池的污水流入缺氧池中进行反硝化作用;
缺氧池底层的污泥通过回流管输送至厌氧池，缺氧池上层的沉清液流入接触氧化池，对接触氧化池内污水鼓风曝气，经接触氧化池处理的污水流入沉淀池，经沉淀池沉淀的水流入消毒池，沉淀池中的污抽到污泥浓缩池，污泥浓缩池中的污泥经过沉淀后的清液流向集水池，污泥浓缩池中的污泥经压滤机进行压滤处理，压滤处理产生的水流向集水池;
消毒池中的水采用二氧化氯发生器进行消毒处理，沉淀后的处理水再进行紫外线消毒处理;
还包括控制系统，所述控制系统包括PLC、传感装置、若干数量的水泵、若干数量的污泥泵、若干数量的加药泵，所述传感装置、泵分别连接PLC，PLC根据来自传感装置的检测信息作出判断后，输出对对应关系泵的控制;
所述各集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池、消毒池之间水液的流通通过水泵，污泥的流通通过污泥泵;需要加药的池配置有加药泵。
2.如权利要求1所述的生活污水处理系统，其特征是：所述传感装置包括ORP测量仪、温度传感器、若干数量的液位差计、PH传感器，所述ORP测量仪检测消毒池中的水;
温度传感器检测接触氧化池内污水温度;
若干数量的液位差计分别设置在集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池，检测相应液位;
PH传感器检测集水池的污水PH值。
3.如权利要求2所述的生活污水处理系统，其特征是：还包括远程通讯模块、服务器和监控端，所述远程通讯模块连接PLC，远程通讯模块发送述传感装置的检测数据、水泵的运行状态、污泥泵的运行状态、加药泵的运行状态至服务器，服务器存储信息并将信息发送至监控端，与服务器通讯连接的监控端显示服务器接收到并解析的信息;远程通讯模块可向服务器发送控制指令，控制指令经服务器和远程通讯模块传送至PLC,PLC以来自监控端的控制指令为优先级，控制相应的泵动作。
4.如权利要求2所述的生活污水处理系统，其特征是：还包括太阳能供电系统，所述太阳能供电系统包括太阳能电池组件、控制器、逆变控制器、电池，太阳能电池组件连接控制器，控制器连接电池，电池通过逆变控制器为控制系统提供电源，所述太阳能电池组件架设在集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池上方。
5.如权利要求1所述的生活污水处理系统，其特征是：所述接触氧化池内设有加温装置。
6.如权利要求1所述的生活污水处理系统，其特征是：所述生物膜包括微藻、酵母、红螺菌、硝化菌、蛋白质、多糖及余量的蒸馏水，所述生物膜的培育方式为，将所述酵母、红螺菌、硝化菌、丙氨酸、甘氨酸、丙酮酸、半乳糖、葡萄糖混和，并将该混合物置于25-28℃的无菌环境，培育时间为30—40小时，然后在加入蒸馏水稀释400—450倍，然后再加入微藻，再置于25-28℃的无菌环境，保持3—48小时。
7.如权利要求1所述的生活污水处理系统，其特征是：所述酵母、红螺菌、硝化菌按2:1:1配比。
8.生活污水处理系统的控制方法，其特征是：所述各液位差计分别检测集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池的相应液位，当液位低于下限时，开启相应的泵填料，当液位高于上限时，填料的泵关闭，填料的泵关闭后开始计时，到达设定计时时间后，相应池子出料的泵准备开启;出料的泵开启前，出料指后道池子的液位差计检测液位位置，当液位低于上限时，出料的泵才开启，否则出料的泵不开启;
温度传感器检测接触氧化池内污水温度;当温度低于设定值时，接触氧化池开启加温;当温度高于设定值时，加温停止。
说明书
一种生活污水处理系统及控制方法
技术领域
本发明涉及一种生活污水处理系统及控制方法。
背景技术
公开号CN201990584U，公开的一种生活污水处理系统，包括预处理系统、二级处理系统、三级处理系统，所述的预处理系统包括格栅池和集水池，所述的三级处理系统包括中间水池、砂滤池、消毒回用水池;其特征在于：所述的二级处理系统依次包括调节池、消化池、一级氧化池、中间沉淀池、二级氧化池、斜管沉淀池;其特征还在于，还包括二氧化氯发生系统、曝气系统、加药系统、产水系统，所述的曝气系统通过管道与一级氧化池、中间沉淀池、二级氧化池、斜管沉淀池和砂滤池相连，加药系统通过管道与斜管沉淀池相连，二氧化氯发生系统通过管道与消毒回用水池相连，产水系统通过管道将砂滤池和消毒回用水池相连。该系统缺少可对污水处理状况监控的装置，智能化水平低，对最终污水处理的质量无法把控。
发明内容
本发明的目的在于克服现有技术中存在的上述不足，而提供一种设计合理，处理高效，可实时监控的一种生活污水处理系统及控制方法。

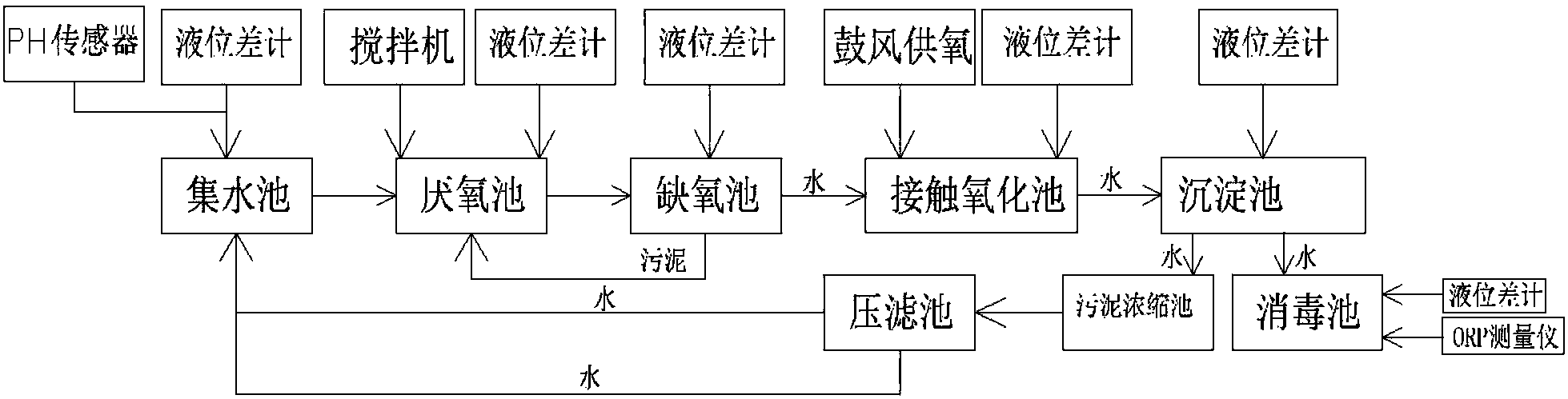

本发明解决上述问题所采用的技术方案是：该一种生活污水处理系统，包括生活污水处理系统，所述生活污水处理系统，包括集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池，集水池收集各类生活污水;厌氧池中含有厌氧菌;接触氧化池含有生物膜;所述集水池的污水流入厌氧池中，通过搅拌机的搅拌作用污水与厌氧菌充分结合;厌氧池的污水流入缺氧池中进行反硝化作用;缺氧池底层的污泥通过回流管输送至厌氧池，缺氧池上层的沉清液流入接触氧化池，对接触氧化池内污水鼓风曝气，经接触氧化池处理的污水流入沉淀池，经沉淀池沉淀的水流入消毒池，沉淀池中的污抽到污泥浓缩池，污泥浓缩池中的污泥经过沉淀后的清液流向集水池，污泥浓缩池中的污泥经压滤机进行压滤处理，压滤处理产生的水流向集水池;消毒池中的水采用二氧化氯发生器进行消毒处理，沉淀后的处理水再进行紫外线消毒处理;
本发明还包括控制系统，所述控制系统包括PLC、传感装置、若干数量的水泵、若干数量的污泥泵、若干数量的加药泵，所述传感装置、泵分别连接PLC，PLC根据来自传感装置的检测信息作出判断后，输出对对应关系泵的控制;
本发明所述各集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池、消毒池之间水液的流通通过水泵，污泥的流通通过污泥泵;需要加药的池配置有加药泵。
本发明所述传感装置包括ORP测量仪、温度传感器、若干数量的液位差计、PH传感器，所述ORP测量仪检测消毒池中的水;温度传感器检测接触氧化池内污水温度;若干数量的液位差计分别设置在集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池，检测相应液位;PH传感器检测集水池的污水PH值。
本发明所述还包括远程通讯模块、服务器和监控端，所述远程通讯模块连接PLC，远程通讯模块发送述传感装置的检测数据、水泵的运行状态、污泥泵的运行状态、加药泵的运行状态至服务器，服务器存储信息并将信息发送至监控端，与服务器通讯连接的监控端显示服务器接收到并解析的信息;远程通讯模块可向服务器发送控制指令，控制指令经服务器和远程通讯模块传送至PLC,PLC以来自监控端的控制指令为优先级，控制相应的泵动作。监控端可以是触摸控制屏或显示屏配操作键盘。
本发明所述还包括太阳能供电系统，所述太阳能供电系统包括太阳能电池组件、控制器、逆变控制器、电池，太阳能电池组件连接控制器，控制器连接电池，电池通过逆变控制器为控制系统提供电源，所述太阳能电池组件架设在集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池上方。
本发明所述所述接触氧化池内设有加温装置。
本发明所述所述生物膜包括微藻、酵母、红螺菌、硝化菌、蛋白质、多糖及余量的蒸馏水，所述生物膜的培育方式为，将所述酵母、红螺菌、硝化菌、丙氨酸、甘氨酸、丙酮酸、半乳糖、葡萄糖混和，并将该混合物置于25-28℃的无菌环境，培育时间为30—40小时，然后在加入蒸馏水稀释400—450倍，然后再加入微藻，再置于25-28℃的无菌环境，保持3—48小时。
本发明所述所述酵母、红螺菌、硝化菌按2:1:1配比。
生活污水处理系统的控制方法，其特征是：所述各液位差计分别检测集水池、厌氧池、缺氧池、接触氧化池、沉淀池、污泥浓缩池及消毒池的相应液位，当液位低于下限时，开启相应的泵填料，当液位高于上限时，填料的泵关闭，填料的泵关闭后开始计时，到达设定计时时间后，相应池子出料的泵准备开启;出料的泵开启前，出料指后道池子的液位差计检测液位位置，当液位低于上限时，出料的泵才开启，否则出料的泵不开启;温度传感器检测接触氧化池内污水温度;当温度低于设定值时，接触氧化池开启加温;当温度高于设定值时，加温停止。
本发明相比与现有技术存在的优点：本发明可有效净化处理污水，具有智能化程度高，可实现远程监控，可对多个污水处理进行集中管理，是未来发展的趋势。
