申请日2017.03.22
公开(公告)日2017.11.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种废水循环利用系统，包括废水塔、过滤器、砂石净化池、氧化池、沉淀净化装置、生化池、净水塔、消毒室以及饮水过滤器，所述废水塔底部安装有排水泵，且废水塔通过输水管与过滤器一侧连接，所述过滤器另一侧与砂石净化池连通，所述砂石净化池通过输水管与氧化池左侧连接，所述氧化池右侧与沉淀净化装置连接，与现有技术相比，本实用新型的有益效果是该新型一种废水循环利用系统，设计合理，节能高效，本装置可通过不同的流程，进而获得净化程度不同的水，根据水的用途不同而选择净化程度不同的水，极大的降低了资源的浪费，且本装置可除去工业废水中的含硫、氮以及汞的污染物，净化更高效。
权利要求书
1.一种废水循环利用系统，其特征在于：包括废水塔(1)、过滤器(2)、砂石净化池(3)、氧化池(4)、沉淀净化装置(5)、生化池(6)、净水塔(7)、消毒室(8)以及饮水过滤器(9)，所述废水塔(1)底部安装有排水泵，且废水塔(1)通过输水管与过滤器(2)一侧连接，所述过滤器(2)另一侧与砂石净化池(3)连通，所述砂石净化池(3)通过输水管与氧化池(4)左侧连接，所述氧化池(4)的氧化剂具体为双氧水，所述氧化池(4)右侧与沉淀净化装置(5)连接，所述沉淀净化装置(5)内的沉淀剂为氢氧化镁溶液或氧化钙溶液，所述沉淀净化装置(5)右侧分别与生化池(6)和净水塔(7)的一级净化水储存腔连接，所述净水塔(7)内分别设有一级净化水储存腔和二级净化水储存腔，且净水塔(7)内置水泵，所述生化池(6)内安装有泥料传送装置和曝光装置，所述生化池(6)右侧通过输水管与消毒室(8)连接，所述消毒室(8)内置紫外线消毒灯管，所述消毒室(8)右侧通过输水管与过滤器(2)连通，所述过滤器(2)右侧通过输水管与饮用水过滤器(9)连通，所述饮用水过滤器(9)通过输水管与净水塔(7)内的二级净化水储存腔连接。
2.根据权利要求1所述的一种废水循环利用系统，其特征在于：所述的氧化池(4)底部分别与输送氧化剂的软管和排出池内余料的软管连接。
3.根据权利要求1所述的一种废水循环利用系统，其特征在于：所述的沉淀净化装置(5)底部分别与输送沉淀剂的软管和排出装置内余料的软管连接。
4.根据权利要求1所述的一种废水循环利用系统，其特征在于：所述的废水塔(1)和净水塔(7)均由不锈钢制成。
说明书
一种废水循环利用系统
技术领域
本实用新型涉及一种循环利用系统，尤其涉及一种废水循环利用系统。
背景技术
废水、污水通过处理再利用，不但可以节约宝贵水资源，而且可以大幅度减少污水排放，保护人类赖以生存的自然环境，对于人类的生活和经济的可持续发展具有重要意义，而工业废水受污染程度较大，发达国家一般将工业废水在生产现场经过简单处理，进入设施完善的城市污水处理系统与生活污水混合后进行处理，单独回用在工业发达国家并不多见。
现有的工业废水处理时，不能根据水的用途来进行不同程度的净化，而造成极大的浪费，且工业废水中大量的硫、氮、汞等有害物质，不能得到充分的净化，净化的质量较低。
实用新型内容
本实用新型的目的在于提供一种废水循环利用系统，以解决上述背景技术中提出的问题。

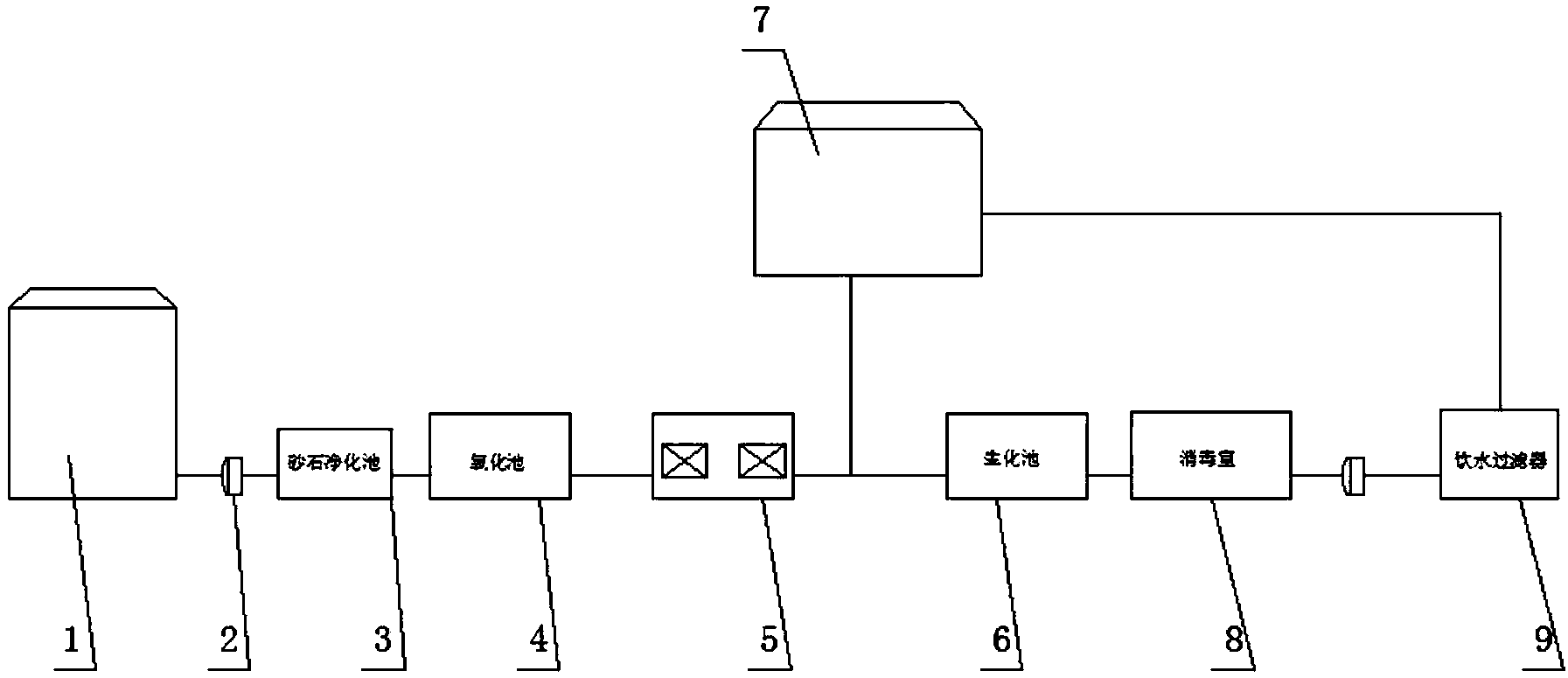

本实用新型的目的是通过下述技术方案予以实现：一种废水循环利用系统，包括废水塔、过滤器、砂石净化池、氧化池、沉淀净化装置、生化池、净水塔、消毒室以及饮水过滤器，所述废水塔底部安装有排水泵，且废水塔通过输水管与过滤器一侧连接，所述过滤器另一侧与砂石净化池连通，所述砂石净化池通过输水管与氧化池左侧连接，所述氧化池的氧化剂具体为双氧水，所述氧化池右侧与沉淀净化装置连接，所述沉淀净化装置内的沉淀剂为氢氧化镁溶液或氧化钙溶液，所述沉淀净化装置右侧分别与生化池和净水塔的一级净化水储存腔连接，所述净水塔内分别设有一级净化水储存腔和二级净化水储存腔，且净水塔内置水泵，所述生化池内安装有泥料传送装置和曝光装置，所述生化池右侧通过输水管与消毒室连接，所述消毒室内置紫外线消毒灯管，所述消毒室右侧通过输水管与过滤器连通，所述过滤器右侧通过输水管与饮用水过滤器连通，所述饮用水过滤器通过输水管与净水塔内的二级净化水储存腔连接。
进一步的，所述的氧化池底部分别与输送氧化剂的软管和排出池内余料的软管连接。
进一步的，所述的沉淀净化装置底部分别与输送沉淀剂的软管和排出装置内余料的软管连接。
进一步的，所述的废水塔和净水塔均由不锈钢制成。
与现有技术相比，本实用新型的有益效果是该新型一种废水循环利用系统，设计合理，节能高效，本装置可通过不同的流程，进而获得净化程度不同的水，根据水的用途不同而选择净化程度不同的水，极大的降低了资源的浪费，且本装置可除去工业废水中的含硫、氮以及汞的污染物，净化更高效。
