申请日2016.12.23
公开(公告)日2017.05.31
IPC分类号B01D36/02; B01D36/04
摘要
本发明公开了一种污水用离心式分离器，包括空心壳体、固定在空心壳体底部的支撑腿和固定在空心壳体侧面的控制器，所述空心壳体的内部为空心结构，所述空心壳体在位于所述空心结构的底部固定一个限位圆环，所述限位圆环的中心设置一个阶梯形凹槽结构，所述空心壳体的内部固定一个网格式过滤网，且所述网格式过滤网的顶部固定在所述空心壳体内部的顶部，所述空心壳体的侧面的底部固定一个进水管道，且所述进水管道连通所述空心结构，所述空心壳体的侧面的底部固定一个排污管道。本发明利用过滤原理和离心力原理相结合，其中过滤式，能够过滤大部分体积较大的杂质，而随后的离心式过滤，离心力的原理将体积较小的杂质过滤出，从而提高过滤的精度。

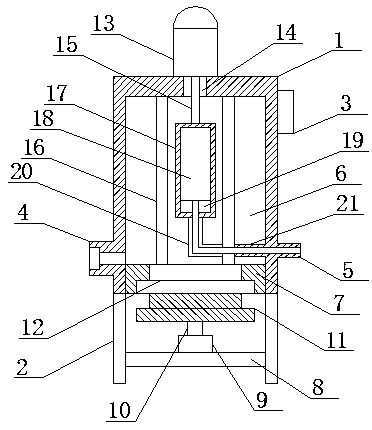

摘要附图
权利要求书
1.一种污水用离心式分离器，包括空心壳体(1)、固定在空心壳体(1)底部的支撑腿(2)和固定在空心壳体(1)侧面的控制器(3)，其特征在于：所述空心壳体(1)的内部为空心结构(6)，所述空心壳体(1)在位于所述空心结构(6)的底部固定一个限位圆环(7)，所述限位圆环(7)的中心设置一个阶梯形凹槽结构(12)，所述空心壳体(1)的内部固定一个网格式过滤网(16)，且所述网格式过滤网的顶部固定在所述空心壳体(1)内部的顶部，所述空心壳体(1)的侧面的底部固定一个进水管道(4)，且所述进水管道(4)连通所述空心结构(6)，所述空心壳体(1)的侧面的底部固定一个排污管道(5)，所述空心壳体(1)顶部的中心固定一组电动机(13)，且所述电动机主轴(15)贯穿所述空心结构(1)顶部的中心，所述电动机主轴(15)的端部延伸至所述空心结构(6)中，且所述电动机主轴(15)在位于所述空心结构(6)中的端部固定一个旋转式过滤网(17)，所述旋转式过滤网(17)位于所述网格式过滤网(16)的内部，所述旋转式过滤网(17)的内部为中空结构(18)，所述旋转式过滤网(17)的内部放置一个圆板(19)，且所述圆板(19)的中心为通孔结构，所述网格式过滤网(16)的内侧固定一个固定管道(20)，所述固定管道(20)贯穿所述网格式过滤网(16)底部的中心，且端部固定在所述圆板(19)底部的中心，且所述固定管道(20)的中心连通所述通孔结构，所述网格式过滤网(16)和空心壳体(1)的内壁之间固定一组连通所述固定管道(20)和排污管道(5)的连接管道(21)，多个所述支撑腿(2)之间固定一个基板(8)，所述基板(8)上表面的中心通过轴承(23)连接一个套筒(9)，所述套筒(9)的内部为螺纹杆中空结构(22)，所述套筒(9)的内部通过螺纹连接一个螺纹杆(10)，所述螺纹杆(10)的顶部固定一个阶梯形底板(11)。
2.根据权利要求1所述的一种污水用离心式分离器，其特征在于：所述控制器(3)的控制输出端通过导线连接所述电动机(13)的控制输入端。
3.根据权利要求1所述的一种污水用离心式分离器，其特征在于：所述旋转过滤网(17)为滚筒式过滤网结构。
4.根据权利要求1所述的一种污水用离心式分离器，其特征在于：所述网格式过滤网(16)为滚筒结构，且表面设置多个通孔结构。
5.根据权利要求1所述的一种 污水用离心式分离器，其特征在于：所述轴承(23)的内环的内表面套接在所述套筒(9)的外表面，所述轴承(23)的外环的外表面固定在所述基板(8)的内部。
6.根据权利要求1所述的一种污水用离心式分离器，其特征在于：所述套筒(9)的内部设置有内螺纹，所述螺纹杆(10)的外表面设有与内螺纹相啮合的外螺纹。
7.根据权利要求1所述的一种污水用离心式分离器，其特征在于：所述电动机主轴(15)和所述空心结构(1)在被所述电动机主轴(15)贯穿的部位固定一个密封圈(14)。
8.根据权利要求1所述的一种污水用离心式分离器，其特征在于：所述固定管道(20)和所述旋转式过滤网(17)在被所述固定管道(20)贯穿的部位之间为间隙配合。
说明书
一种污水用离心式分离器
技术领域
本发明涉及机械技术领域，具体为一种污水用离心式分离器。
背景技术
我国专利号CN201520751579.5公布了一种高效油污水分离器，包括分离器筒体，分离器筒体内至少设置有一组叠盘聚集分离器，该叠盘聚集分离器包括若干相互叠置的波纹分离盘，该波纹分离盘呈锥盘状且盘面为波纹面，各波纹分离盘以其波纹峰谷相错叠置;所述分离器筒体的分离器筒体顶罩为球冠形罩壳;所述污油排出管内端管口与分离器筒体顶罩内壁最高点间隔设置。该分离器筒体内还分隔设置有分离器隔板，叠盘聚集分离器固定连接于该分离器隔板的下侧，分离器污水输入管穿过该分离器隔板通向污水导流通道，在叠盘聚集分离器的底端连接有分离器底板。该油污水分离器不仅能有效地促使油珠的聚集变大，而且油污水分离效果好，尤其适用于重度乳化的含油污水的处理。
很明显，上述装置无法运用到大型杂质的分离中，由于其分离的原理仅仅是通过结构半径的大小进行渗漏，所以其工作效率缓慢，且过滤杂质的精度差。
发明内容
本发明的目的在于提供一种污水用离心式分离器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水用离心式分离器，包括空心壳体、固定在空心壳体底部的支撑腿和固定在空心壳体侧面的控制器，所述空心壳体的内部为空心结构，所述空心壳体在位于所述空心结构的底部固定一个限位圆环，所述限位圆环的中心设置一个阶梯形凹槽结构，所述空心壳体的内部固定一个网格式过滤网，且所述网格式过滤网的顶部固定在所述空心壳体内部的顶部，所述空心壳体的侧面的底部固定一个进水管道，且所述进水管道连通所述空心结构，所述空心壳体的侧面的底部固定一个排污管道，所述空心壳体顶部的中心固定一组电动机，且所述电动机主轴贯穿所述空心结构顶部的中心，所述电动机主轴的端部延伸至所述空心结构中，且所述电动机主轴在位于所述空心结构中的端部固定一个旋转式过滤网，所述旋转式过滤网位于所述网格式过滤网的内部，所述旋转式过滤网的内部为中空结构，所述旋转式过滤网的内部放置一个圆板，且所述圆板的中心为通孔结构，所述网格式过滤网的内侧固定一个固定管道，所述固定管道贯穿所述网格式过滤网底部的中心，且端部固定在所述圆板底部的中心，且所述固定管道的中心连通所述通孔结构，所述网格式过滤网和空心壳体的内壁之间固定一组连通所述固定管道和排污管道的连接管道，多个所述支撑腿之间固定一个基板，所述基板上表面的中心通过轴承连接一个套筒，所述套筒的内部为螺纹杆中空结构，所述套筒的内部通过螺纹连接一个螺纹杆，所述螺纹杆的顶部固定一个阶梯形底板。
作为优选，所述控制器的控制输出端通过导线连接所述电动机的控制输入端。
作为优选，所述旋转过滤网为滚筒式过滤网结构。
作为优选，所述网格式过滤网为滚筒结构，且表面设置多个通孔结构。
作为优选，所述轴承的内环的内表面套接在所述套筒的外表面，所述轴承的外环的外表面固定在所述基板的内部。
作为优选，所述套筒的内部设置有内螺纹，所述螺纹杆的外表面设有与内螺纹相啮合的外螺纹。
作为优选，所述电动机主轴和所述空心结构在被所述电动机主轴贯穿的部位固定一个密封圈。
作为优选，所述固定管道和所述旋转式过滤网在被所述固定管道贯穿的部位之间为间隙配合。
与现有技术相比，本发明的有益效果是：
本发明利用过滤原理和离心力原理相结合，其中过滤式，能够过滤大部分体积较大的杂质，而随后的离心式过滤，离心力的原理将体积较小的杂质过滤出，从而提高过滤的精度。
